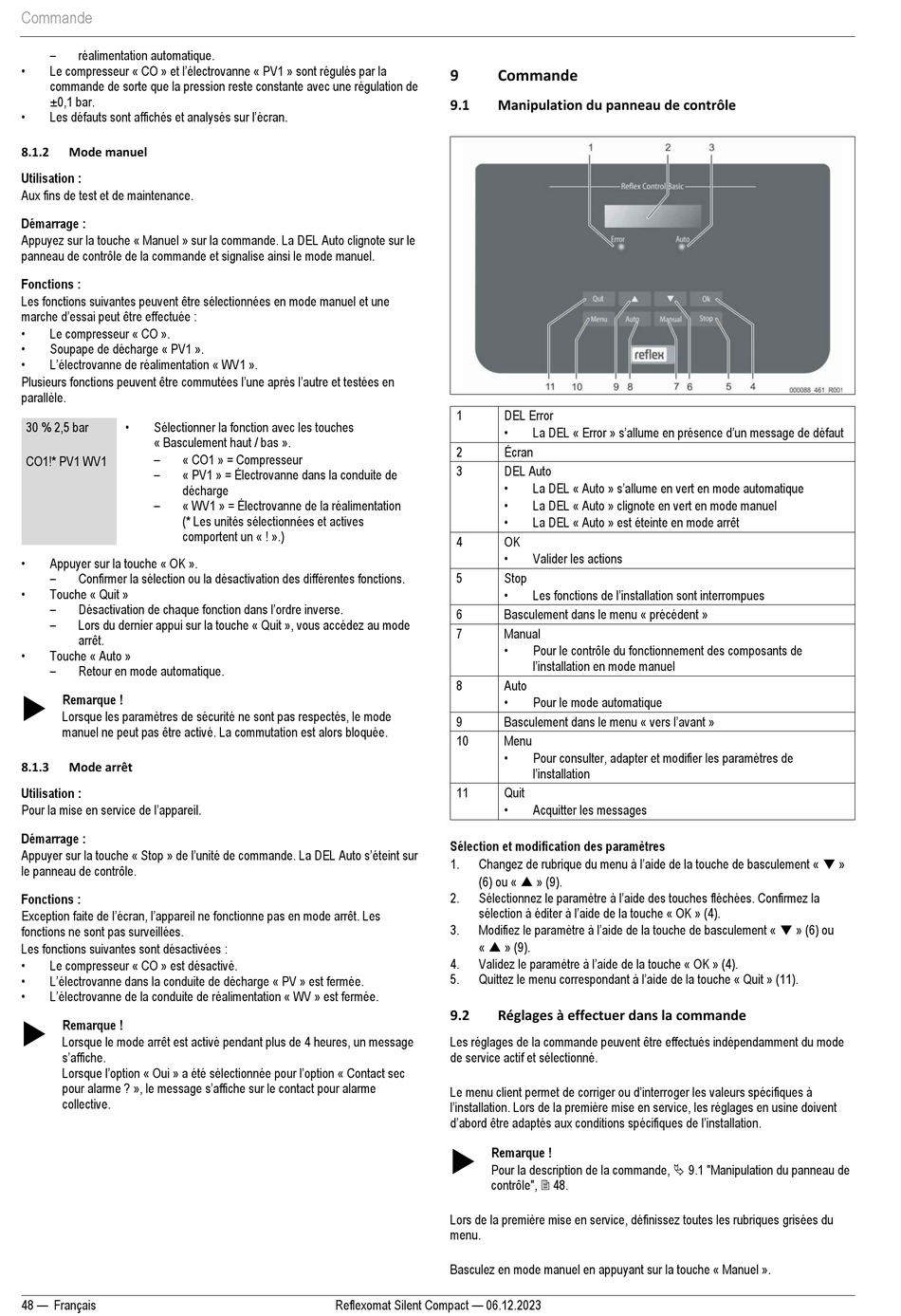

Commande
–
réalimentation automatique.
•
Le compresseur « CO » et l'électrovanne « PV1 » sont régulés par la
commande de sorte que la pression reste constante avec une régulation de
±0,1 bar.
•
Les défauts sont affichés et analysés sur l'écran.
8.1.2
Mode manuel
Utilisation :
Aux fins de test et de maintenance.
Démarrage :
Appuyez sur la touche « Manuel » sur la commande. La DEL Auto clignote sur le
panneau de contrôle de la commande et signalise ainsi le mode manuel.
Fonctions :
Les fonctions suivantes peuvent être sélectionnées en mode manuel et une
marche d'essai peut être effectuée :
•
Le compresseur « CO ».
•
Soupape de décharge « PV1 ».
•
L'électrovanne de réalimentation « WV1 ».
Plusieurs fonctions peuvent être commutées l'une après l'autre et testées en
parallèle.
•
30 % 2,5 bar
Sélectionner la fonction avec les touches
« Basculement haut / bas ».
–
« CO1 » = Compresseur
CO1!* PV1 WV1
–
« PV1 » = Électrovanne dans la conduite de
décharge
–
« WV1 » = Électrovanne de la réalimentation
(* Les unités sélectionnées et actives
comportent un « ! ».)
•
Appuyer sur la touche « OK ».
–
Confirmer la sélection ou la désactivation des différentes fonctions.
•
Touche « Quit »
–
Désactivation de chaque fonction dans l'ordre inverse.
–
Lors du dernier appui sur la touche « Quit », vous accédez au mode
arrêt.
•
Touche « Auto »
–
Retour en mode automatique.
Remarque !
Lorsque les paramètres de sécurité ne sont pas respectés, le mode
manuel ne peut pas être activé. La commutation est alors bloquée.
8.1.3
Mode arrêt
Utilisation :
Pour la mise en service de l'appareil.
Démarrage :
Appuyer sur la touche « Stop » de l'unité de commande. La DEL Auto s'éteint sur
le panneau de contrôle.
Fonctions :
Exception faite de l'écran, l'appareil ne fonctionne pas en mode arrêt. Les
fonctions ne sont pas surveillées.
Les fonctions suivantes sont désactivées :
•
Le compresseur « CO » est désactivé.
•
L'électrovanne dans la conduite de décharge « PV » est fermée.
•
L'électrovanne de la conduite de réalimentation « WV » est fermée.
Remarque !
Lorsque le mode arrêt est activé pendant plus de 4 heures, un message
s'affiche.
Lorsque l'option « Oui » a été sélectionnée pour l'option « Contact sec
pour alarme ? », le message s'affiche sur le contact pour alarme
collective.
48 — Français
9
Commande
9.1
Manipulation du panneau de contrôle
1
DEL Error
•
2
Écran
3
DEL Auto
•
•
•
4
OK
•
5
Stop
•
6
Basculement dans le menu « précédent »
7
Manual
•
8
Auto
•
Basculement dans le menu « vers l'avant »
9
10
Menu
•
11
Quit
•
Sélection et modification des paramètres
Changez de rubrique du menu à l'aide de la touche de basculement « ▼ »
1.
(6) ou « ▲ » (9).
Sélectionnez le paramètre à l'aide des touches fléchées. Confirmez la
2.
sélection à éditer à l'aide de la touche « OK » (4).
Modifiez le paramètre à l'aide de la touche de basculement « ▼ » (6) ou
3.
« ▲ » (9).
Validez le paramètre à l'aide de la touche « OK » (4).
4.
Quittez le menu correspondant à l'aide de la touche « Quit » (11).
5.
9.2
Réglages à effectuer dans la commande
Les réglages de la commande peuvent être effectués indépendamment du mode
de service actif et sélectionné.
Le menu client permet de corriger ou d'interroger les valeurs spécifiques à
l'installation. Lors de la première mise en service, les réglages en usine doivent
d'abord être adaptés aux conditions spécifiques de l'installation.
Remarque !
Pour la description de la commande, 9.1 "Manipulation du panneau de
contrôle", 48.
Lors de la première mise en service, définissez toutes les rubriques grisées du
menu.
Basculez en mode manuel en appuyant sur la touche « Manuel ».
Reflexomat Silent Compact — 06.12.2023
La DEL « Error » s'allume en présence d'un message de défaut
La DEL « Auto » s'allume en vert en mode automatique
La DEL « Auto » clignote en vert en mode manuel
La DEL « Auto » est éteinte en mode arrêt
Valider les actions
Les fonctions de l'installation sont interrompues
Pour le contrôle du fonctionnement des composants de
l'installation en mode manuel
Pour le mode automatique
Pour consulter, adapter et modifier les paramètres de
l'installation
Acquitter les messages
