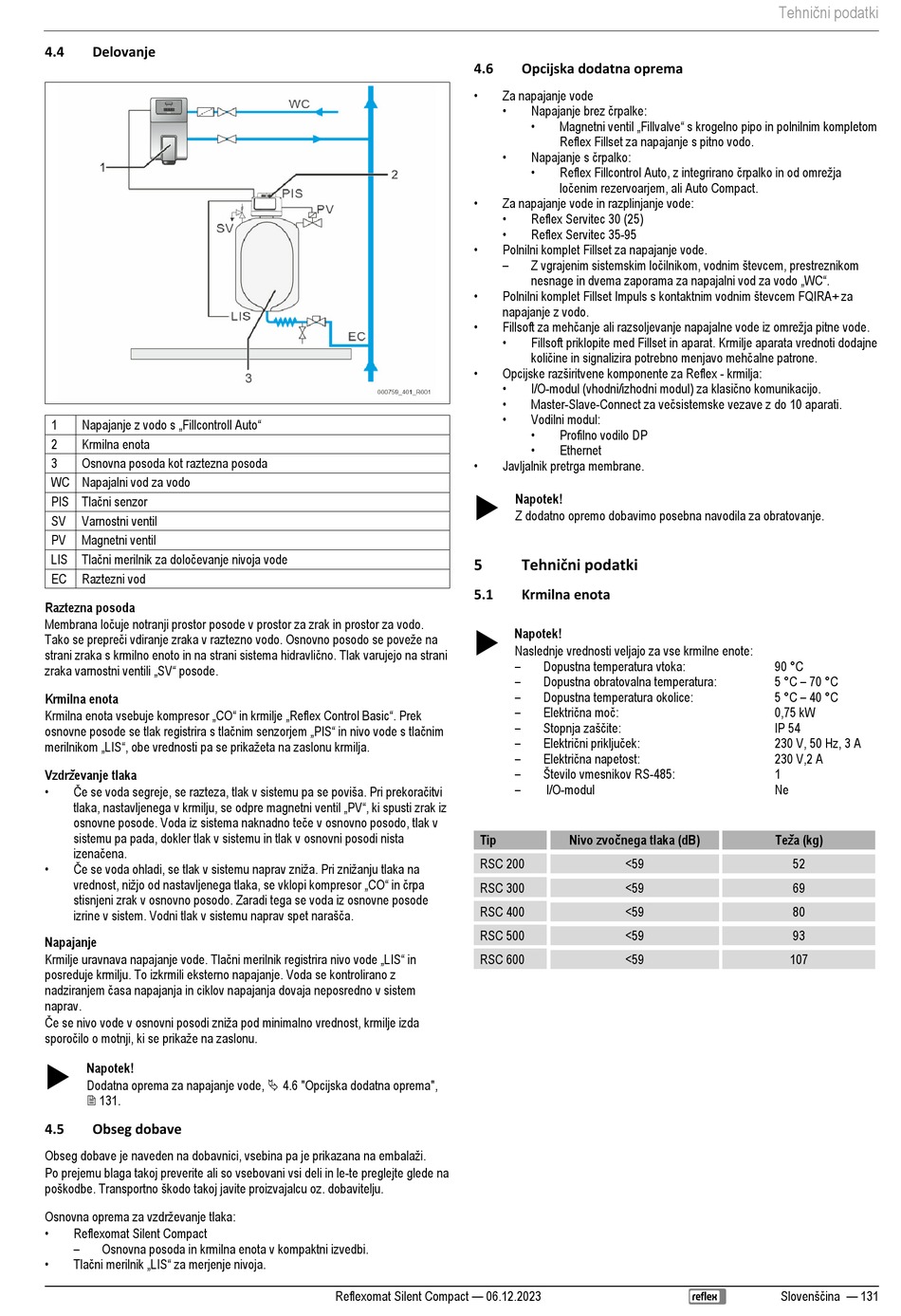

4.4 Delovanje
Napajanje z vodo s „Fillcontroll Auto"
1
2 Krmilna enota
3 Osnovna posoda kot raztezna posoda
WC Napajalni vod za vodo
PIS Tlačni senzor
SV Varnostni ventil
PV Magnetni ventil
LIS Tlačni merilnik za določevanje nivoja vode
EC Raztezni vod
Raztezna posoda
Membrana ločuje notranji prostor posode v prostor za zrak in prostor za vodo.
Tako se prepreči vdiranje zraka v raztezno vodo. Osnovno posodo se poveže na
strani zraka s krmilno enoto in na strani sistema hidravlično. Tlak varujejo na strani
zraka varnostni ventili „SV" posode.
Krmilna enota
Krmilna enota vsebuje kompresor „CO" in krmilje „Reflex Control Basic". Prek
osnovne posode se tlak registrira s tlačnim senzorjem „PIS" in nivo vode s tlačnim
merilnikom „LIS", obe vrednosti pa se prikažeta na zaslonu krmilja.
Vzdrževanje tlaka
• Če se voda segreje, se razteza, tlak v sistemu pa se poviša. Pri prekoračitvi
tlaka, nastavljenega v krmilju, se odpre magnetni ventil „PV", ki spusti zrak iz
osnovne posode. Voda iz sistema naknadno teče v osnovno posodo, tlak v
sistemu pa pada, dokler tlak v sistemu in tlak v osnovni posodi nista
izenačena.
• Če se voda ohladi, se tlak v sistemu naprav zniža. Pri znižanju tlaka na
vrednost, nižjo od nastavljenega tlaka, se vklopi kompresor „CO" in črpa
stisnjeni zrak v osnovno posodo. Zaradi tega se voda iz osnovne posode
izrine v sistem. Vodni tlak v sistemu naprav spet narašča.
Napajanje
Krmilje uravnava napajanje vode. Tlačni merilnik registrira nivo vode „LIS" in
posreduje krmilju. To izkrmili eksterno napajanje. Voda se kontrolirano z
nadziranjem časa napajanja in ciklov napajanja dovaja neposredno v sistem
naprav.
Če se nivo vode v osnovni posodi zniža pod minimalno vrednost, krmilje izda
sporočilo o motnji, ki se prikaže na zaslonu.

Napotek!
Dodatna oprema za napajanje vode,  4.6 "Opcijska dodatna oprema",
 131.
4.5 Obseg dobave
Obseg dobave je naveden na dobavnici, vsebina pa je prikazana na embalaži.
Po prejemu blaga takoj preverite ali so vsebovani vsi deli in le-te preglejte glede na
poškodbe. Transportno škodo takoj javite proizvajalcu oz. dobavitelju.
Osnovna oprema za vzdrževanje tlaka:
•
Reflexomat Silent Compact
–
Osnovna posoda in krmilna enota v kompaktni izvedbi.
• Tlačni merilnik „LIS" za merjenje nivoja.
4.6
•
Za napajanje vode
•
•
•
Za napajanje vode in razplinjanje vode:
•
•
•
Polnilni komplet Fillset za napajanje vode.
–
• Polnilni komplet Fillset Impuls s kontaktnim vodnim števcem FQIRA+ za
napajanje z vodo.
• Fillsoft za mehčanje ali razsoljevanje napajalne vode iz omrežja pitne vode.
•
• Opcijske razširitvene komponente za Reflex - krmilja:
•
•
•
•
Javljalnik pretrga membrane.

5
5.1

Tip
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Opcijska dodatna oprema
Napajanje brez črpalke:
• Magnetni ventil „Fillvalve" s krogelno pipo in polnilnim kompletom
Reflex Fillset za napajanje s pitno vodo.
Napajanje s črpalko:
• Reflex Fillcontrol Auto, z integrirano črpalko in od omrežja
ločenim rezervoarjem, ali Auto Compact.
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Z vgrajenim sistemskim ločilnikom, vodnim števcem, prestreznikom
nesnage in dvema zaporama za napajalni vod za vodo „WC".
Fillsoft priklopite med Fillset in aparat. Krmilje aparata vrednoti dodajne
količine in signalizira potrebno menjavo mehčalne patrone.
I/O-modul (vhodni/izhodni modul) za klasično komunikacijo.
Master-Slave-Connect za večsistemske vezave z do 10 aparati.
Vodilni modul:
•
Profilno vodilo DP
•
Ethernet
Napotek!
Z dodatno opremo dobavimo posebna navodila za obratovanje.
Tehnični podatki
Krmilna enota
Napotek!
Naslednje vrednosti veljajo za vse krmilne enote:
–
Dopustna temperatura vtoka:
–
Dopustna obratovalna temperatura:
–
Dopustna temperatura okolice:
– Električna moč:
– Stopnja zaščite:
– Električni priključek:
– Električna napetost:
– Število vmesnikov RS-485:
–
I/O-modul
Nivo zvočnega tlaka (dB)
<59
<59
<59
<59
<59
Tehnični podatki
90 °C
5 °C – 70 °C
5 °C – 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Ne
Teža (kg)
52
69
80
93
107
