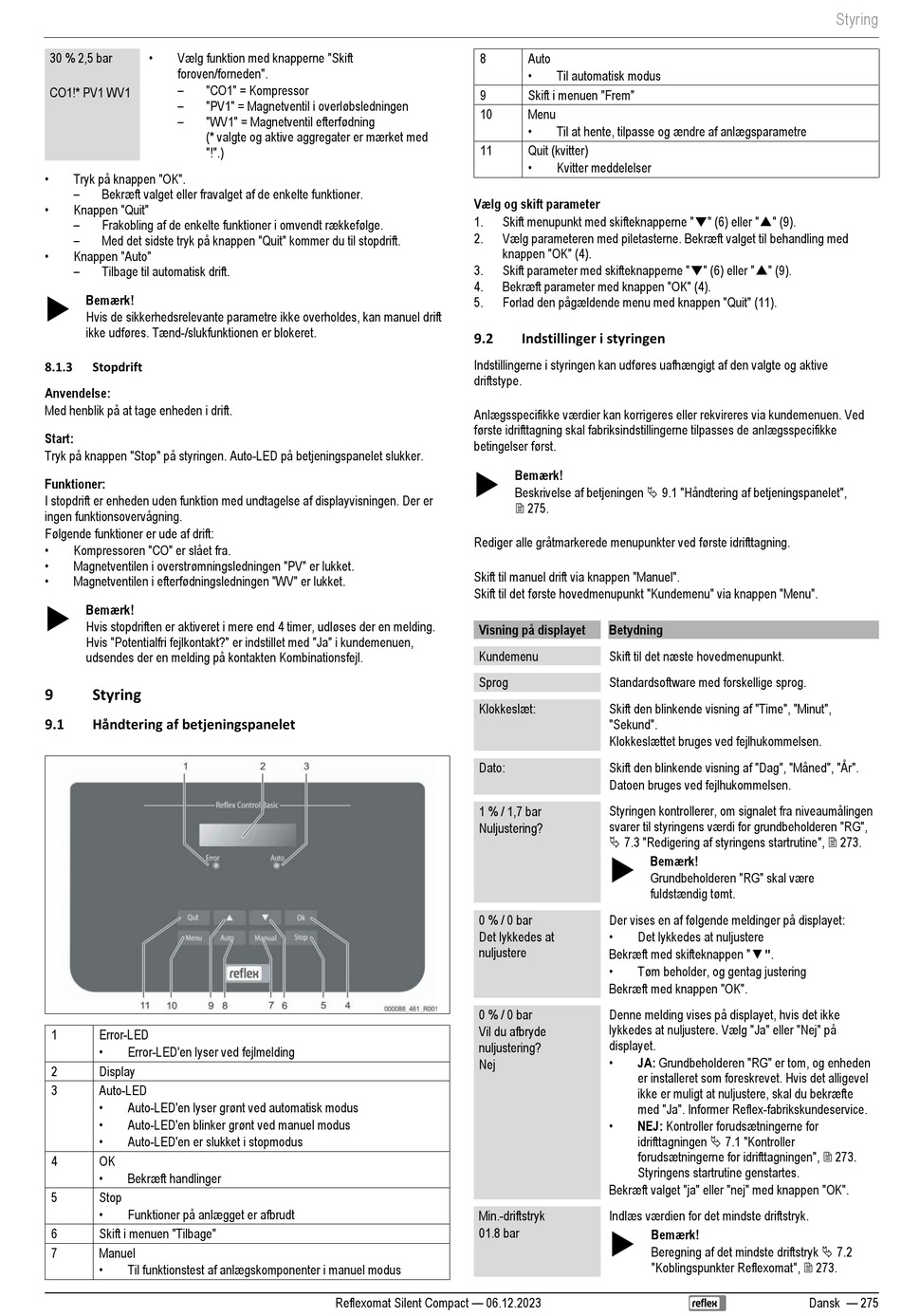

30 % 2,5 bar
Vælg funktion med knapperne "Skift
foroven/forneden".
–
"CO1" = Kompressor
CO1!* PV1 WV1
–
"PV1" = Magnetventil i overløbsledningen
–
"WV1" = Magnetventil efterfødning
(* valgte og aktive aggregater er mærket med
"!".)
•
Tryk på knappen "OK".
–
Bekræft valget eller fravalget af de enkelte funktioner.
•
Knappen "Quit"
–
Frakobling af de enkelte funktioner i omvendt rækkefølge.
–
Med det sidste tryk på knappen "Quit" kommer du til stopdrift.
•
Knappen "Auto"
–
Tilbage til automatisk drift.
Bemærk!
Hvis de sikkerhedsrelevante parametre ikke overholdes, kan manuel drift
ikke udføres. Tænd-/slukfunktionen er blokeret.
8.1.3
Stopdrift
Anvendelse:
Med henblik på at tage enheden i drift.
Start:
Tryk på knappen "Stop" på styringen. Auto-LED på betjeningspanelet slukker.
Funktioner:
I stopdrift er enheden uden funktion med undtagelse af displayvisningen. Der er
ingen funktionsovervågning.
Følgende funktioner er ude af drift:
•
Kompressoren "CO" er slået fra.
•
Magnetventilen i overstrømningsledningen "PV" er lukket.
•
Magnetventilen i efterfødningsledningen "WV" er lukket.
Bemærk!
Hvis stopdriften er aktiveret i mere end 4 timer, udløses der en melding.
Hvis "Potentialfri fejlkontakt?" er indstillet med "Ja" i kundemenuen,
udsendes der en melding på kontakten Kombinationsfejl.
9
Styring
9.1
Håndtering af betjeningspanelet
1
Error-LED
•
Error-LED'en lyser ved fejlmelding
2
Display
3
Auto-LED
•
Auto-LED'en lyser grønt ved automatisk modus
•
Auto-LED'en blinker grønt ved manuel modus
•
Auto-LED'en er slukket i stopmodus
4
OK
•
Bekræft handlinger
5
Stop
•
Funktioner på anlægget er afbrudt
6
Skift i menuen "Tilbage"
7
Manuel
•
Til funktionstest af anlægskomponenter i manuel modus
8
9
10
11
Vælg og skift parameter
1.
Skift menupunkt med skifteknapperne "▼" (6) eller "▲" (9).
2.
Vælg parameteren med piletasterne. Bekræft valget til behandling med
knappen "OK" (4).
3.
Skift parameter med skifteknapperne "▼" (6) eller "▲" (9).
4.
Bekræft parameter med knappen "OK" (4).
5.
Forlad den pågældende menu med knappen "Quit" (11).
9.2
Indstillingerne i styringen kan udføres uafhængigt af den valgte og aktive
driftstype.
Anlægsspecifikke værdier kan korrigeres eller rekvireres via kundemenuen. Ved
første idrifttagning skal fabriksindstillingerne tilpasses de anlægsspecifikke
betingelser først.
Rediger alle gråtmarkerede menupunkter ved første idrifttagning.
Skift til manuel drift via knappen "Manuel".
Skift til det første hovedmenupunkt "Kundemenu" via knappen "Menu".
Visning på displayet
Kundemenu
Sprog
Klokkeslæt:
Dato:
1 % / 1,7 bar
Nuljustering?
0 % / 0 bar
Det lykkedes at
nuljustere
0 % / 0 bar
Vil du afbryde
nuljustering?
Nej
Min.-driftstryk
01.8 bar
Reflexomat Silent Compact — 06.12.2023
Auto
•
Til automatisk modus
Skift i menuen "Frem"
Menu
•
Til at hente, tilpasse og ændre af anlægsparametre
Quit (kvitter)
•
Kvitter meddelelser
Indstillinger i styringen
Bemærk!
Beskrivelse af betjeningen 9.1 "Håndtering af betjeningspanelet",
275.
Betydning
Skift til det næste hovedmenupunkt.
Standardsoftware med forskellige sprog.
Skift den blinkende visning af "Time", "Minut",
"Sekund".
Klokkeslættet bruges ved fejlhukommelsen.
Skift den blinkende visning af "Dag", "Måned", "År".
Datoen bruges ved fejlhukommelsen.
Styringen kontrollerer, om signalet fra niveaumålingen
svarer til styringens værdi for grundbeholderen "RG",
7.3 "Redigering af styringens startrutine", 273.
Bemærk!
Grundbeholderen "RG" skal være
fuldstændig tømt.
Der vises en af følgende meldinger på displayet:
•
Det lykkedes at nuljustere
Bekræft med skifteknappen "▼".
•
Tøm beholder, og gentag justering
Bekræft med knappen "OK".
Denne melding vises på displayet, hvis det ikke
lykkedes at nuljustere. Vælg "Ja" eller "Nej" på
displayet.
•
JA: Grundbeholderen "RG" er tom, og enheden
er installeret som foreskrevet. Hvis det alligevel
ikke er muligt at nuljustere, skal du bekræfte
med "Ja". Informer Reflex-fabrikskundeservice.
•
NEJ: Kontroller forudsætningerne for
idrifttagningen 7.1 "Kontroller
forudsætningerne for idrifttagningen", 273.
Styringens startrutine genstartes.
Bekræft valget "ja" eller "nej" med knappen "OK".
Indlæs værdien for det mindste driftstryk.
Bemærk!
Beregning af det mindste driftstryk 7.2
"Koblingspunkter Reflexomat", 273.
Styring
Dansk — 275
