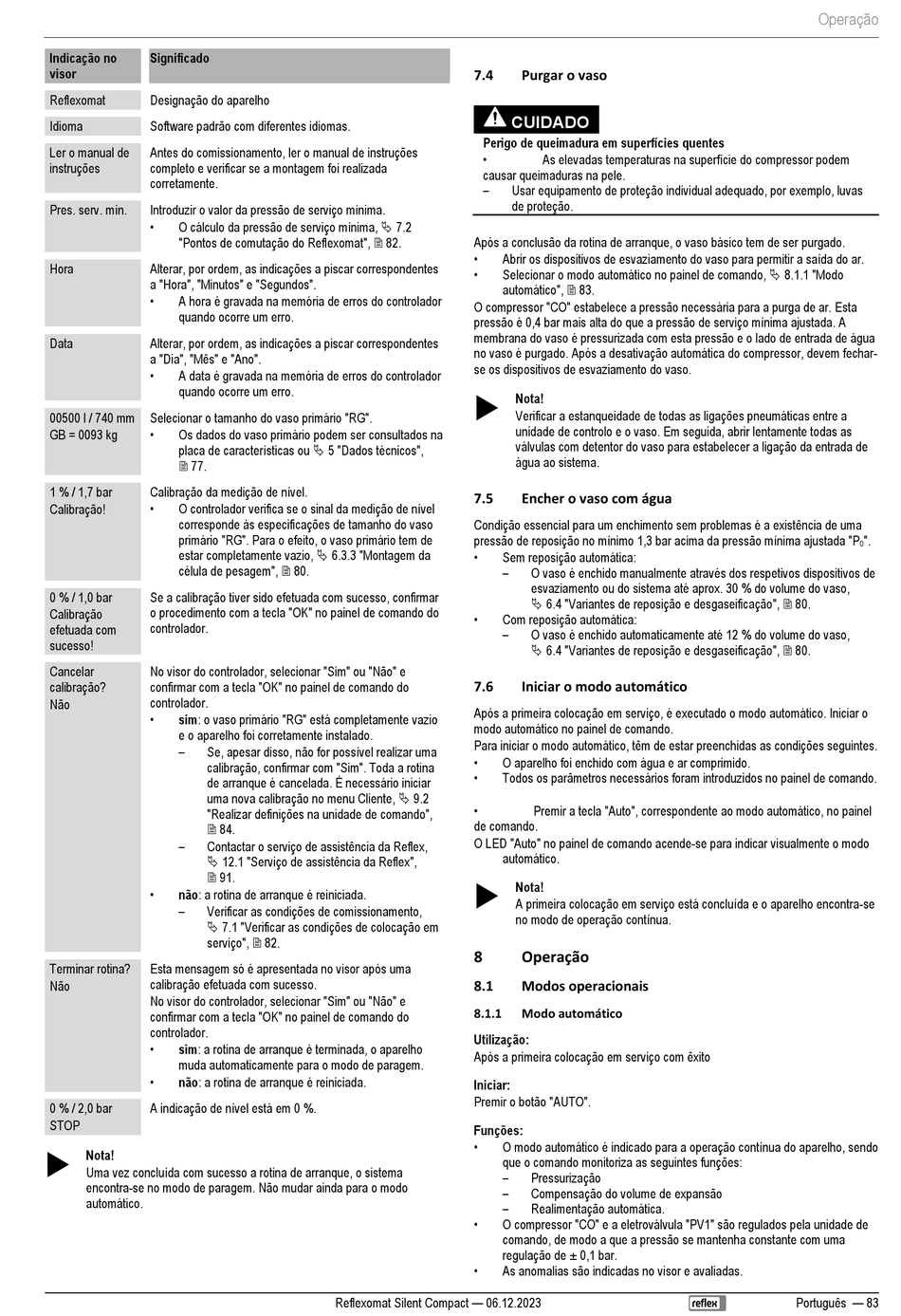

Indicação no Significado
visor
Reflexomat Designação do aparelho
Idioma Software padrão com diferentes idiomas.
Ler o manual de Antes do comissionamento, ler o manual de instruções
completo e verificar se a montagem foi realizada
instruções
corretamente.
Pres. serv. mín. Introduzir o valor da pressão de serviço mínima.
•
O cálculo da pressão de serviço mínima,  7.2
"Pontos de comutação do Reflexomat",  82.
Hora Alterar, por ordem, as indicações a piscar correspondentes
a "Hora", "Minutos" e "Segundos".
•
A hora é gravada na memória de erros do controlador
quando ocorre um erro.
Data Alterar, por ordem, as indicações a piscar correspondentes
a "Dia", "Mês" e "Ano".
•
A data é gravada na memória de erros do controlador
quando ocorre um erro.
00500 l / 740 mm Selecionar o tamanho do vaso primário "RG".
•
GB = 0093 kg Os dados do vaso primário podem ser consultados na
placa de características ou  5 "Dados técnicos",
 77.
1 % / 1,7 bar Calibração da medição de nível.
•
Calibração! O controlador verifica se o sinal da medição de nível
corresponde às especificações de tamanho do vaso
primário "RG". Para o efeito, o vaso primário tem de
estar completamente vazio,  6.3.3 "Montagem da
célula de pesagem",  80.
0 % / 1,0 bar Se a calibração tiver sido efetuada com sucesso, confirmar
o procedimento com a tecla "OK" no painel de comando do
Calibração
controlador.
efetuada com
sucesso!
Cancelar No visor do controlador, selecionar "Sim" ou "Não" e
calibração? confirmar com a tecla "OK" no painel de comando do
controlador.
Não
•
sim: o vaso primário "RG" está completamente vazio
e o aparelho foi corretamente instalado.
–
Se, apesar disso, não for possível realizar uma
calibração, confirmar com "Sim". Toda a rotina
de arranque é cancelada. É necessário iniciar
uma nova calibração no menu Cliente,  9.2
"Realizar definições na unidade de comando",
 84.
–
Contactar o serviço de assistência da Reflex,
 12.1 "Serviço de assistência da Reflex",
 91.
•
não: a rotina de arranque é reiniciada.
–
Verificar as condições de comissionamento,
 7.1 "Verificar as condições de colocação em
serviço",  82.
Terminar rotina? Esta mensagem só é apresentada no visor após uma
calibração efetuada com sucesso.
Não
No visor do controlador, selecionar "Sim" ou "Não" e
confirmar com a tecla "OK" no painel de comando do
controlador.
•
sim: a rotina de arranque é terminada, o aparelho
muda automaticamente para o modo de paragem.
•
não: a rotina de arranque é reiniciada.
0 % / 2,0 bar A indicação de nível está em 0 %.
STOP

Nota!
Uma vez concluída com sucesso a rotina de arranque, o sistema
encontra-se no modo de paragem. Não mudar ainda para o modo
automático.
7.4
Perigo de queimadura em superfícies quentes
•
causar queimaduras na pele.
–
Após a conclusão da rotina de arranque, o vaso básico tem de ser purgado.
•
Abrir os dispositivos de esvaziamento do vaso para permitir a saída do ar.
•
Selecionar o modo automático no painel de comando,  8.1.1 "Modo
automático",  83.
O compressor "CO" estabelece a pressão necessária para a purga de ar. Esta
pressão é 0,4 bar mais alta do que a pressão de serviço mínima ajustada. A
membrana do vaso é pressurizada com esta pressão e o lado de entrada de água
no vaso é purgado. Após a desativação automática do compressor, devem fechar-
se os dispositivos de esvaziamento do vaso.

7.5
Condição essencial para um enchimento sem problemas é a existência de uma
pressão de reposição no mínimo 1,3 bar acima da pressão mínima ajustada "P
•
Sem reposição automática:
–
•
Com reposição automática:
–
7.6
Após a primeira colocação em serviço, é executado o modo automático. Iniciar o
modo automático no painel de comando.
Para iniciar o modo automático, têm de estar preenchidas as condições seguintes.
•
O aparelho foi enchido com água e ar comprimido.
•
Todos os parâmetros necessários foram introduzidos no painel de comando.
•
de comando.
O LED "Auto" no painel de comando acende-se para indicar visualmente o modo
automático.

8
8.1
8.1.1
Utilização:
Após a primeira colocação em serviço com êxito
Iniciar:
Premir o botão "AUTO".
Funções:
•
O modo automático é indicado para a operação contínua do aparelho, sendo
que o comando monitoriza as seguintes funções:
–
–
–
•
O compressor "CO" e a eletroválvula "PV1" são regulados pela unidade de
comando, de modo a que a pressão se mantenha constante com uma
regulação de ± 0,1 bar.
•
As anomalias são indicadas no visor e avaliadas.
Reflexomat Silent Compact — 06.12.2023
Purgar o vaso
CUIDADO
As elevadas temperaturas na superfície do compressor podem
Usar equipamento de proteção individual adequado, por exemplo, luvas
de proteção.
Nota!
Verificar a estanqueidade de todas as ligações pneumáticas entre a
unidade de controlo e o vaso. Em seguida, abrir lentamente todas as
válvulas com detentor do vaso para estabelecer a ligação da entrada de
água ao sistema.
Encher o vaso com água
O vaso é enchido manualmente através dos respetivos dispositivos de
esvaziamento ou do sistema até aprox. 30 % do volume do vaso,
 6.4 "Variantes de reposição e desgaseificação",  80.
O vaso é enchido automaticamente até 12 % do volume do vaso,
 6.4 "Variantes de reposição e desgaseificação",  80.
Iniciar o modo automático
Premir a tecla "Auto", correspondente ao modo automático, no painel
Nota!
A primeira colocação em serviço está concluída e o aparelho encontra-se
no modo de operação contínua.
Operação
Modos operacionais
Modo automático
Pressurização
Compensação do volume de expansão
Realimentação automática.
Operação
".
