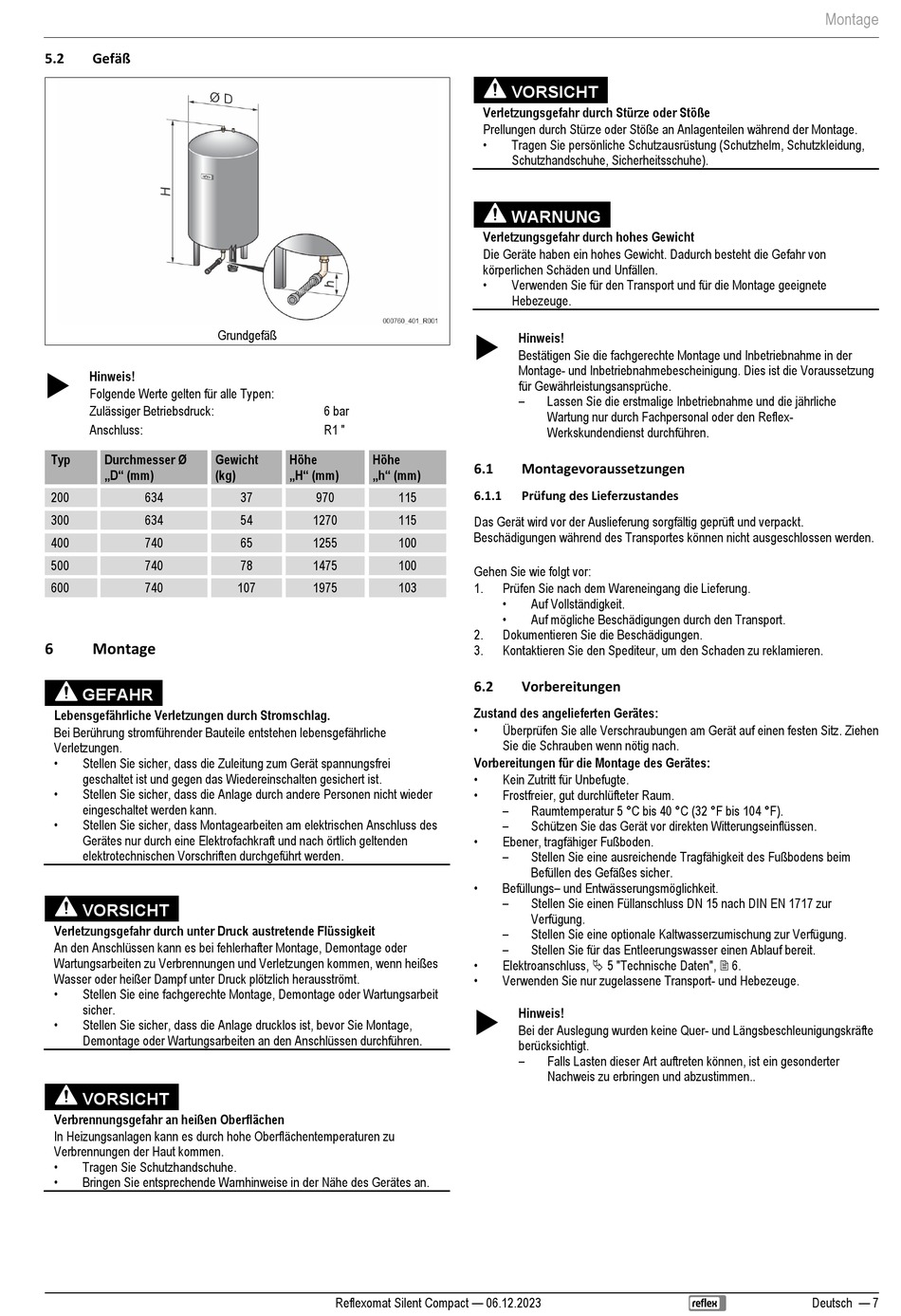

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 7

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
5.2
Gefäß

Hinweis!
Folgende Werte gelten für alle Typen:
Zulässiger Betriebsdruck:
Anschluss:
Typ
Durchmesser Ø
„D" (mm)
200
634
300
634
400
740
500
740
600
740
6
Montage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes
Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit
sicher.
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
Tragen Sie Schutzhandschuhe.
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
Grundgefäß
6 bar
R1 "
Gewicht
Höhe
Höhe
„H" (mm)
„h" (mm)
(kg)
37
970
54
1270
65
1255
78
1475
107
1975
Reflexomat Silent Compact — 06.12.2023
VORSICHT
Verletzungsgefahr durch Stürze oder Stöße
Prellungen durch Stürze oder Stöße an Anlagenteilen während der Montage.
Tragen Sie persönliche Schutzausrüstung (Schutzhelm, Schutzkleidung,
Schutzhandschuhe, Sicherheitsschuhe).
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von
körperlichen Schäden und Unfällen.
Verwenden Sie für den Transport und für die Montage geeignete
Hebezeuge.

Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die Voraussetzung
für Gewährleistungsansprüche.
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung nur durch Fachpersonal oder den Reflex-
Werkskundendienst durchführen.
6.1
Montagevoraussetzungen
6.1.1
Prüfung des Lieferzustandes
115
115
Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt.
Beschädigungen während des Transportes können nicht ausgeschlossen werden.
100
100
Gehen Sie wie folgt vor:
103
1.
Prüfen Sie nach dem Wareneingang die Lieferung.
Auf Vollständigkeit.
Auf mögliche Beschädigungen durch den Transport.
2.
Dokumentieren Sie die Beschädigungen.
3.
Kontaktieren Sie den Spediteur, um den Schaden zu reklamieren.
6.2
Vorbereitungen
Zustand des angelieferten Gerätes:
Überprüfen Sie alle Verschraubungen am Gerät auf einen festen Sitz. Ziehen
Sie die Schrauben wenn nötig nach.
Vorbereitungen für die Montage des Gerätes:
Kein Zutritt für Unbefugte.
Frostfreier, gut durchlüfteter Raum.
Raumtemperatur 5 °C bis 40 °C (32 °F bis 104 °F).
Schützen Sie das Gerät vor direkten Witterungseinflüssen.
Ebener, tragfähiger Fußboden.
Stellen Sie eine ausreichende Tragfähigkeit des Fußbodens beim
Befüllen des Gefäßes sicher.
Befüllungs– und Entwässerungsmöglichkeit.
Stellen Sie einen Füllanschluss DN 15 nach DIN EN 1717 zur
Verfügung.
Stellen Sie eine optionale Kaltwasserzumischung zur Verfügung.
Stellen Sie für das Entleerungswasser einen Ablauf bereit.
Elektroanschluss,  5 "Technische Daten",  6.
Verwenden Sie nur zugelassene Transport- und Hebezeuge.

Hinweis!
Bei der Auslegung wurden keine Quer- und Längsbeschleunigungskräfte
berücksichtigt.
Falls Lasten dieser Art auftreten können, ist ein gesonderter
Nachweis zu erbringen und abzustimmen..
Montage
Deutsch — 7
