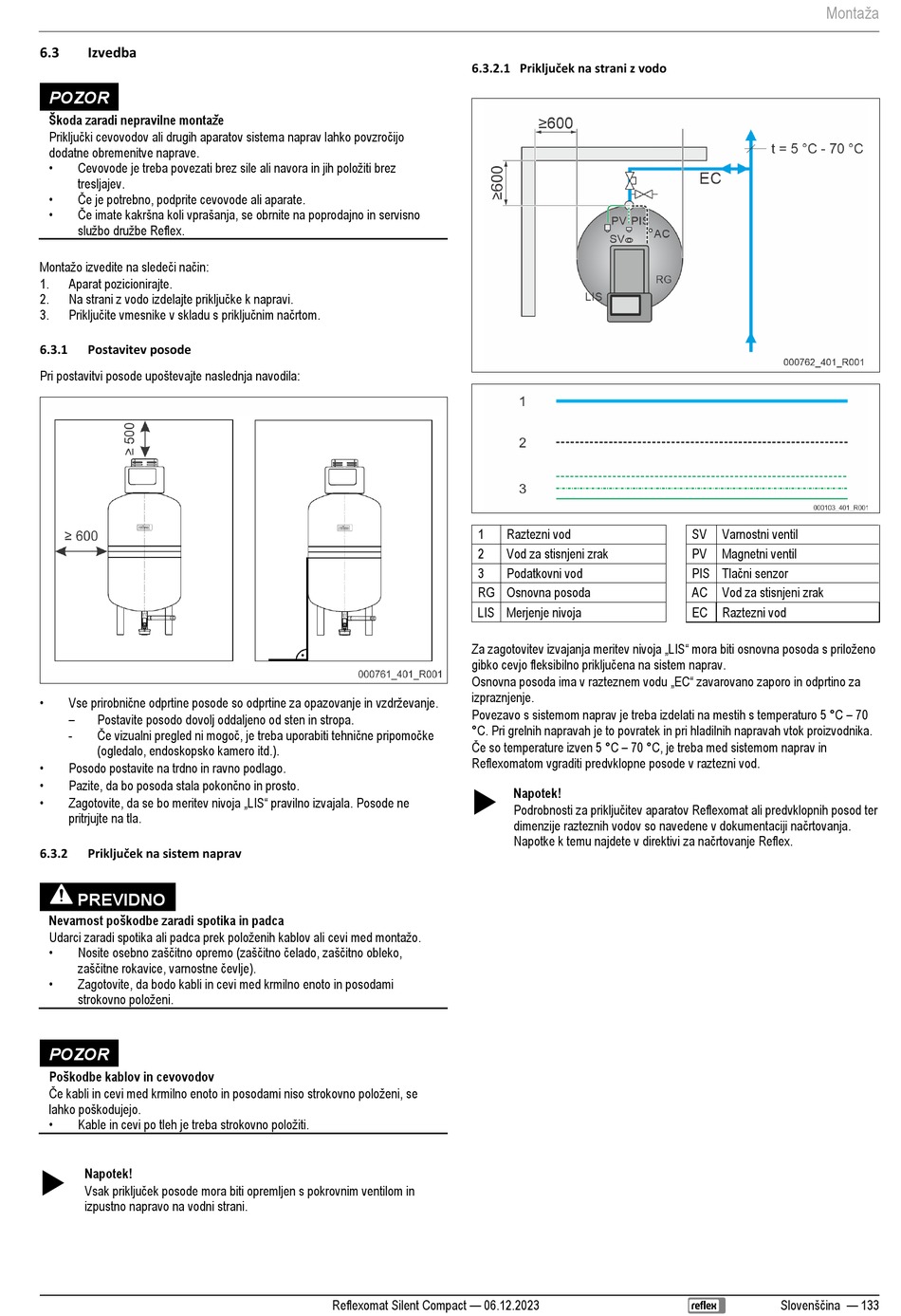

6.3
Izvedba
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
•
Cevovode je treba povezati brez sile ali navora in jih položiti brez
tresljajev.
•
Če je potrebno, podprite cevovode ali aparate.
•
Če imate kakršna koli vprašanja, se obrnite na poprodajno in servisno
službo družbe Reflex.
Montažo izvedite na sledeči način:
1.
Aparat pozicionirajte.
Na strani z vodo izdelajte priključke k napravi.
2.
Priključite vmesnike v skladu s priključnim načrtom.
3.
6.3.1
Postavitev posode
Pri postavitvi posode upoštevajte naslednja navodila:
•
Vse prirobnične odprtine posode so odprtine za opazovanje in vzdrževanje.
–
Postavite posodo dovolj oddaljeno od sten in stropa.
Če vizualni pregled ni mogoč, je treba uporabiti tehnične pripomočke
-
(ogledalo, endoskopsko kamero itd.).
•
Posodo postavite na trdno in ravno podlago.
•
Pazite, da bo posoda stala pokončno in prosto.
•
Zagotovite, da se bo meritev nivoja „LIS" pravilno izvajala. Posode ne
pritrjujte na tla.
Priključek na sistem naprav
6.3.2
PREVIDNO
Nevarnost poškodbe zaradi spotika in padca
Udarci zaradi spotika ali padca prek položenih kablov ali cevi med montažo.
•
Nosite osebno zaščitno opremo (zaščitno čelado, zaščitno obleko,
zaščitne rokavice, varnostne čevlje).
•
Zagotovite, da bodo kabli in cevi med krmilno enoto in posodami
strokovno položeni.
POZOR
Poškodbe kablov in cevovodov
Če kabli in cevi med krmilno enoto in posodami niso strokovno položeni, se
lahko poškodujejo.
•
Kable in cevi po tleh je treba strokovno položiti.
Napotek!
Vsak priključek posode mora biti opremljen s pokrovnim ventilom in
izpustno napravo na vodni strani.
6.3.2.1 Priključek na strani z vodo
1
2
3
RG Osnovna posoda
LIS Merjenje nivoja
Za zagotovitev izvajanja meritev nivoja „LIS" mora biti osnovna posoda s priloženo
gibko cevjo fleksibilno priključena na sistem naprav.
Osnovna posoda ima v razteznem vodu „EC" zavarovano zaporo in odprtino za
izpraznjenje.
Povezavo s sistemom naprav je treba izdelati na mestih s temperaturo 5 °C – 70
°C. Pri grelnih napravah je to povratek in pri hladilnih napravah vtok proizvodnika.
Če so temperature izven 5 °C – 70 °C, je treba med sistemom naprav in
Reflexomatom vgraditi predvklopne posode v raztezni vod.
Reflexomat Silent Compact — 06.12.2023
Raztezni vod
Vod za stisnjeni zrak
Podatkovni vod
Napotek!
Podrobnosti za priključitev aparatov Reflexomat ali predvklopnih posod ter
dimenzije razteznih vodov so navedene v dokumentaciji načrtovanja.
Napotke k temu najdete v direktivi za načrtovanje Reflex.
Montaža
SV
Varnostni ventil
PV
Magnetni ventil
PIS Tlačni senzor
AC
Vod za stisnjeni zrak
EC
Raztezni vod
Slovenščina — 133
