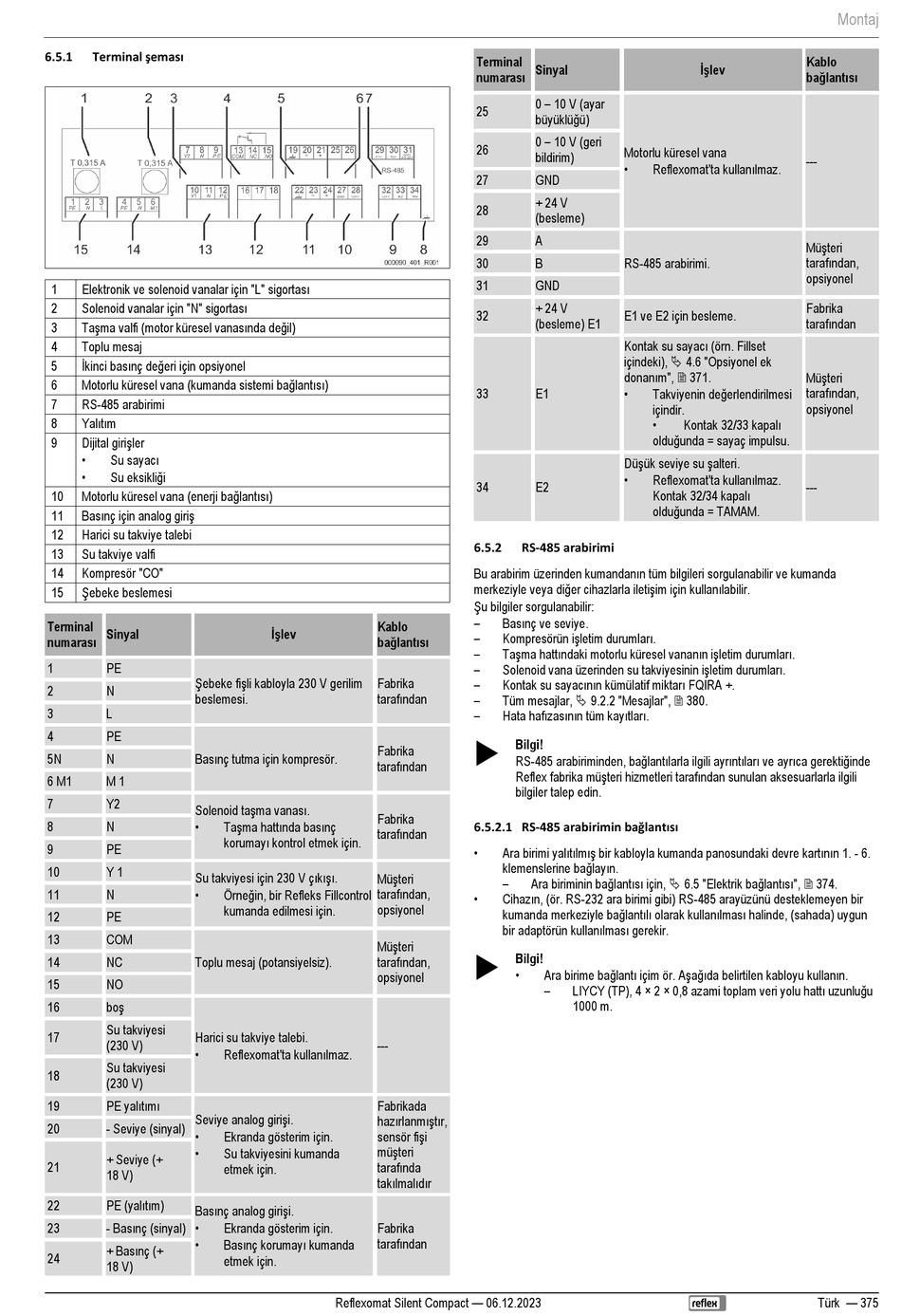

Terminal şeması
6.5.1
Elektronik ve solenoid vanalar için "L" sigortası
1
Solenoid vanalar için "N" sigortası
2
Taşma valfi (motor küresel vanasında değil)
3
4
Toplu mesaj
İkinci basınç değeri için opsiyonel
5
Motorlu küresel vana (kumanda sistemi bağlantısı)
6
7
RS-485 arabirimi
Yalıtım
8
Dijital girişler
9
•
Su sayacı
•
Su eksikliği
Motorlu küresel vana (enerji bağlantısı)
10
Basınç için analog giriş
11
12
Harici su takviye talebi
13
Su takviye valfi
14
Kompresör "CO"
Şebeke beslemesi
15
Terminal
Sinyal
numarası
1
PE
Şebeke fişli kabloyla 230 V gerilim
2
N
beslemesi.
3
L
4
PE
Basınç tutma için kompresör.
5N
N
6 M1
M 1
7
Y2
Solenoid taşma vanası.
•
8
N
9
PE
10
Y 1
Su takviyesi için 230 V çıkışı.
•
11
N
12
PE
13
COM
14
NC
Toplu mesaj (potansiyelsiz).
15
NO
boş
16
Su takviyesi
17
Harici su takviye talebi.
(230 V)
•
Su takviyesi
18
(230 V)
PE yalıtımı
19
Seviye analog girişi.
20
- Seviye (sinyal)
•
•
+ Seviye (+
21
18 V)
PE (yalıtım)
22
Basınç analog girişi.
- Basınç (sinyal)
•
23
•
+ Basınç (+
24
18 V)
Kablo
İşlev
bağlantısı
Fabrika
tarafından
Fabrika
tarafından
Fabrika
Taşma hattında basınç
tarafından
korumayı kontrol etmek için.
Müşteri
tarafından,
Örneğin, bir Refleks Fillcontrol
opsiyonel
kumanda edilmesi için.
Müşteri
tarafından,
opsiyonel
---
Reflexomat'ta kullanılmaz.
Fabrikada
hazırlanmıştır,
sensör fişi
Ekranda gösterim için.
müşteri
Su takviyesini kumanda
tarafında
etmek için.
takılmalıdır
Fabrika
Ekranda gösterim için.
tarafından
Basınç korumayı kumanda
etmek için.
Reflexomat Silent Compact — 06.12.2023
Terminal
Sinyal
numarası
0 – 10 V (ayar
25
büyüklüğü)
0 – 10 V (geri
26
Motorlu küresel vana
bildirim)
•
27
GND
+ 24 V
28
(besleme)
29
A
30
B
RS-485 arabirimi.
31
GND
+ 24 V
32
E1 ve E2 için besleme.
(besleme) E1
Kontak su sayacı (örn. Fillset
içindeki), 4.6 "Opsiyonel ek
donanım", 371.
•
33
E1
Düşük seviye su şalteri.
•
34
E2
6.5.2
RS-485 arabirimi
Bu arabirim üzerinden kumandanın tüm bilgileri sorgulanabilir ve kumanda
merkeziyle veya diğer cihazlarla iletişim için kullanılabilir.
Şu bilgiler sorgulanabilir:
–
Basınç ve seviye.
–
Kompresörün işletim durumları.
–
Taşma hattındaki motorlu küresel vananın işletim durumları.
–
Solenoid vana üzerinden su takviyesinin işletim durumları.
–
Kontak su sayacının kümülatif miktarı FQIRA +.
–
Tüm mesajlar, 9.2.2 "Mesajlar", 380.
–
Hata hafızasının tüm kayıtları.
Bilgi!
RS-485 arabiriminden, bağlantılarla ilgili ayrıntıları ve ayrıca gerektiğinde
Reflex fabrika müşteri hizmetleri tarafından sunulan aksesuarlarla ilgili
bilgiler talep edin.
6.5.2.1 RS-485 arabirimin bağlantısı
•
Ara birimi yalıtılmış bir kabloyla kumanda panosundaki devre kartının 1. - 6.
klemenslerine bağlayın.
–
Ara biriminin bağlantısı için, 6.5 "Elektrik bağlantısı", 374.
•
Cihazın, (ör. RS-232 ara birimi gibi) RS-485 arayüzünü desteklemeyen bir
kumanda merkeziyle bağlantılı olarak kullanılması halinde, (sahada) uygun
bir adaptörün kullanılması gerekir.
Bilgi!
•
Ara birime bağlantı içim ör. Aşağıda belirtilen kabloyu kullanın.
–
LIYCY (TP), 4 × 2 × 0,8 azami toplam veri yolu hattı uzunluğu
1000 m.
Kablo
İşlev
bağlantısı
---
Reflexomat'ta kullanılmaz.
Müşteri
tarafından,
opsiyonel
Fabrika
tarafından
Müşteri
tarafından,
Takviyenin değerlendirilmesi
içindir.
opsiyonel
•
Kontak 32/33 kapalı
olduğunda = sayaç impulsu.
Reflexomat'ta kullanılmaz.
---
Kontak 32/34 kapalı
olduğunda = TAMAM.
Türk — 375
