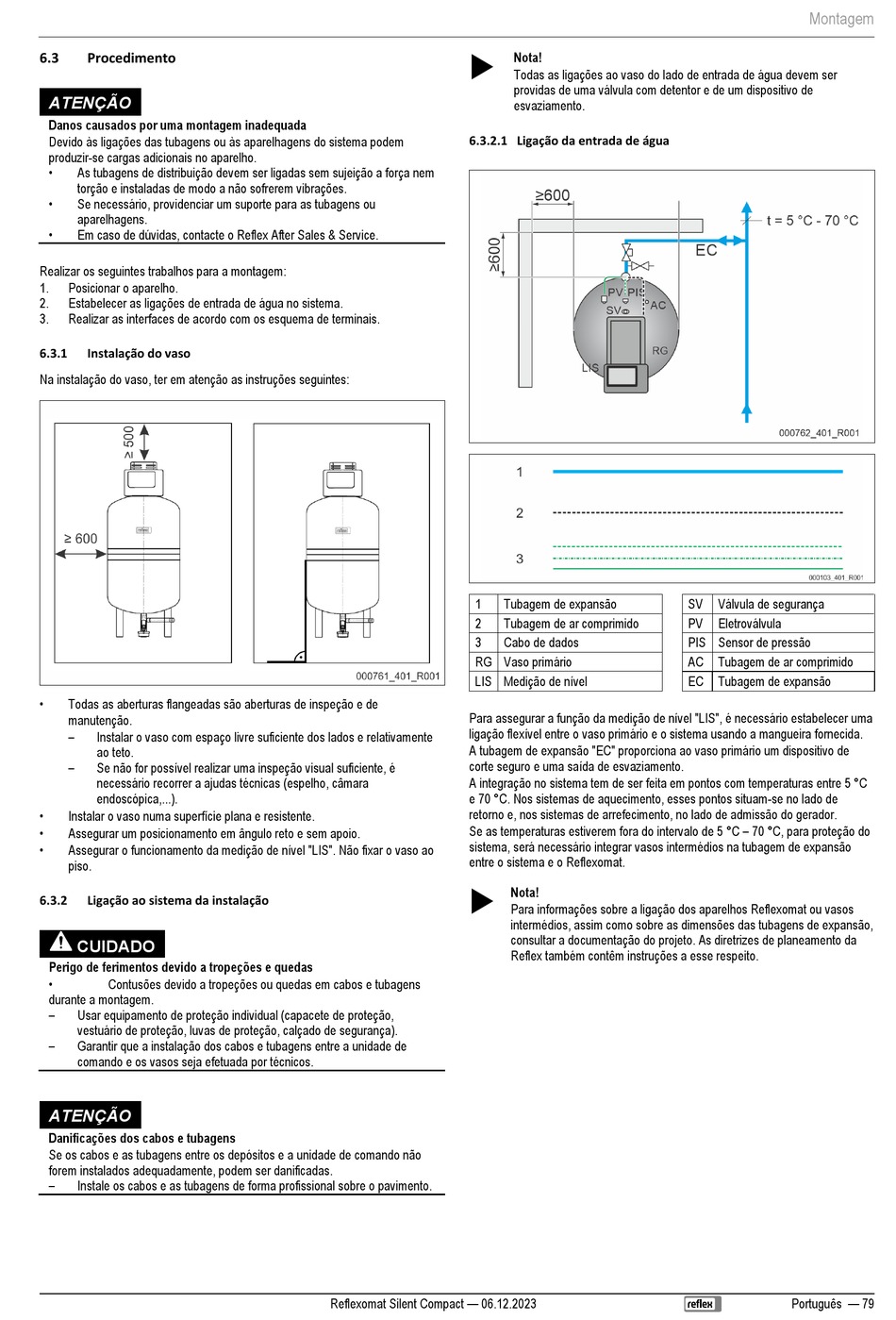

6.3
Procedimento
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
•
As tubagens de distribuição devem ser ligadas sem sujeição a força nem
torção e instaladas de modo a não sofrerem vibrações.
•
Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
•
Em caso de dúvidas, contacte o Reflex After Sales & Service.
Realizar os seguintes trabalhos para a montagem:
1.
Posicionar o aparelho.
2.
Estabelecer as ligações de entrada de água no sistema.
3.
Realizar as interfaces de acordo com os esquema de terminais.
6.3.1
Instalação do vaso
Na instalação do vaso, ter em atenção as instruções seguintes:
•
Todas as aberturas flangeadas são aberturas de inspeção e de
manutenção.
–
Instalar o vaso com espaço livre suficiente dos lados e relativamente
ao teto.
–
Se não for possível realizar uma inspeção visual suficiente, é
necessário recorrer a ajudas técnicas (espelho, câmara
endoscópica,...).
•
Instalar o vaso numa superfície plana e resistente.
•
Assegurar um posicionamento em ângulo reto e sem apoio.
•
Assegurar o funcionamento da medição de nível "LIS". Não fixar o vaso ao
piso.
6.3.2
Ligação ao sistema da instalação
CUIDADO
Perigo de ferimentos devido a tropeções e quedas
•
Contusões devido a tropeções ou quedas em cabos e tubagens
durante a montagem.
–
Usar equipamento de proteção individual (capacete de proteção,
vestuário de proteção, luvas de proteção, calçado de segurança).
–
Garantir que a instalação dos cabos e tubagens entre a unidade de
comando e os vasos seja efetuada por técnicos.
ATENÇÃO
Danificações dos cabos e tubagens
Se os cabos e as tubagens entre os depósitos e a unidade de comando não
forem instalados adequadamente, podem ser danificadas.
–
Instale os cabos e as tubagens de forma profissional sobre o pavimento.
6.3.2.1 Ligação da entrada de água
1
2
3
RG Vaso primário
LIS Medição de nível
Para assegurar a função da medição de nível "LIS", é necessário estabelecer uma
ligação flexível entre o vaso primário e o sistema usando a mangueira fornecida.
A tubagem de expansão "EC" proporciona ao vaso primário um dispositivo de
corte seguro e uma saída de esvaziamento.
A integração no sistema tem de ser feita em pontos com temperaturas entre 5 °C
e 70 °C. Nos sistemas de aquecimento, esses pontos situam-se no lado de
retorno e, nos sistemas de arrefecimento, no lado de admissão do gerador.
Se as temperaturas estiverem fora do intervalo de 5 °C – 70 °C, para proteção do
sistema, será necessário integrar vasos intermédios na tubagem de expansão
entre o sistema e o Reflexomat.
Reflexomat Silent Compact — 06.12.2023
Nota!
Todas as ligações ao vaso do lado de entrada de água devem ser
providas de uma válvula com detentor e de um dispositivo de
esvaziamento.
Tubagem de expansão
Tubagem de ar comprimido
Cabo de dados
Nota!
Para informações sobre a ligação dos aparelhos Reflexomat ou vasos
intermédios, assim como sobre as dimensões das tubagens de expansão,
consultar a documentação do projeto. As diretrizes de planeamento da
Reflex também contêm instruções a esse respeito.
Montagem
SV
Válvula de segurança
PV
Eletroválvula
PIS Sensor de pressão
AC
Tubagem de ar comprimido
EC
Tubagem de expansão
Português — 79
