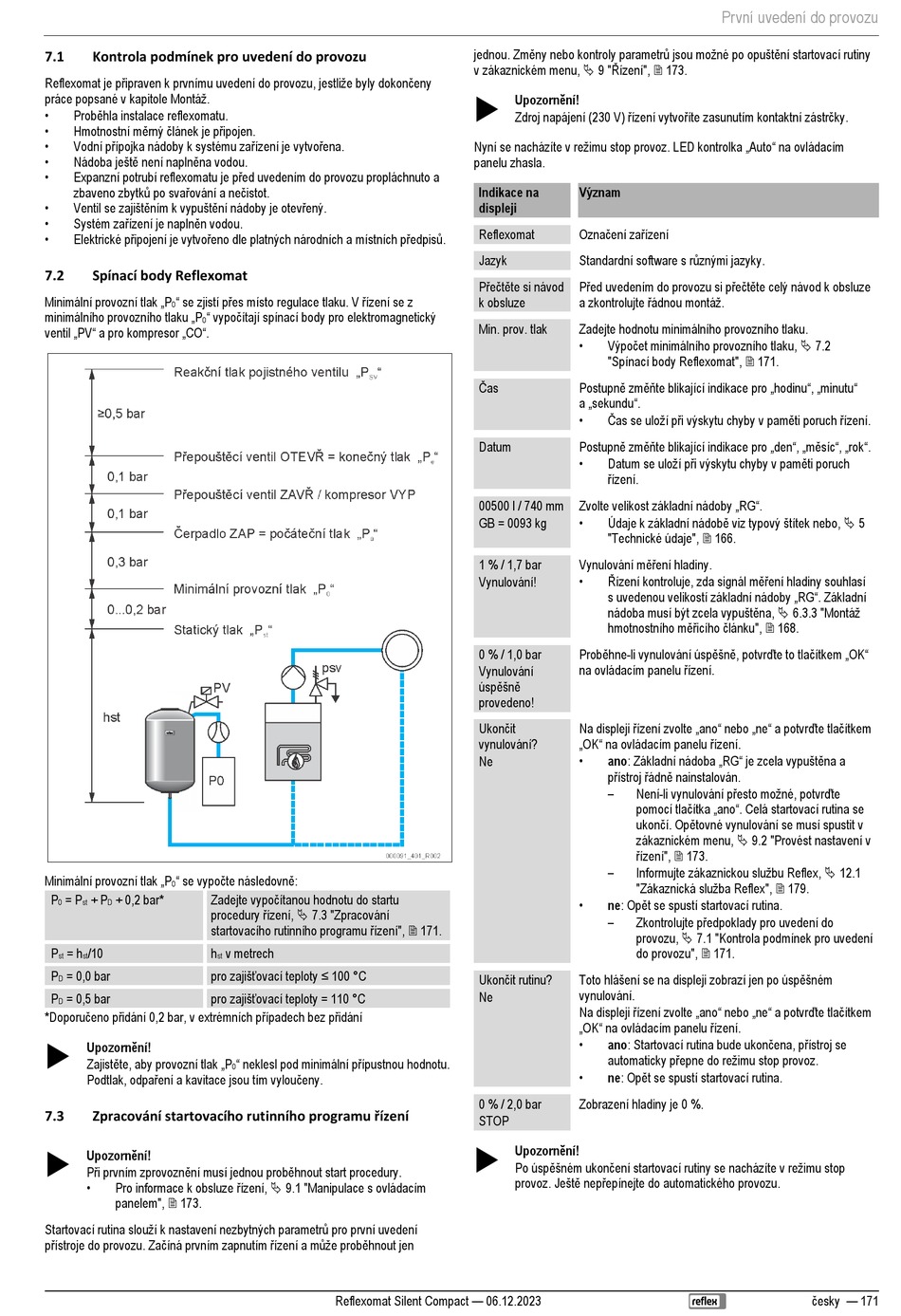

7.1 Kontrola podmínek pro uvedení do provozu
Reflexomat je připraven k prvnímu uvedení do provozu, jestliže byly dokončeny
práce popsané v kapitole Montáž.
• Proběhla instalace reflexomatu.
• Hmotnostní měrný článek je připojen.
• Vodní přípojka nádoby k systému zařízení je vytvořena.
• Nádoba ještě není naplněna vodou.
• Expanzní potrubí reflexomatu je před uvedením do provozu propláchnuto a
zbaveno zbytků po svařování a nečistot.
• Ventil se zajištěním k vypuštění nádoby je otevřený.
• Systém zařízení je naplněn vodou.
• Elektrické připojení je vytvořeno dle platných národních a místních předpisů.
7.2 Spínací body Reflexomat
Minimální provozní tlak „P " se zjistí přes místo regulace tlaku. V řízení se z
0
minimálního provozního tlaku „P " vypočítají spínací body pro elektromagnetický
0
ventil „PV" a pro kompresor „CO".
Minimální provozní tlak „P " se vypočte následovně:
0
Zadejte vypočítanou hodnotu do startu
P = P + P + 0,2 bar*
0 st D
procedury řízení,  7.3 "Zpracování
startovacího rutinního programu řízení",  171.
P = h /10 h
st st
pro zajišťovací teploty ≤ 100 °C
P = 0,0 bar
D
pro zajišťovací teploty = 110 °C
P = 0,5 bar
D
*Doporučeno přidání 0,2 bar, v extrémních případech bez přidání
Upozornění!

Zajistěte, aby provozní tlak „P
Podtlak, odpaření a kavitace jsou tím vyloučeny.
Zpracování startovacího rutinního programu řízení
7.3
Upozornění!

Při prvním zprovoznění musí jednou proběhnout start procedury.
• Pro informace k obsluze řízení,  9.1 "Manipulace s ovládacím
panelem",  173.
Startovací rutina slouží k nastavení nezbytných parametrů pro první uvedení
přístroje do provozu. Začíná prvním zapnutím řízení a může proběhnout jen
v metrech
st
" neklesl pod minimální přípustnou hodnotu.
0
Reflexomat Silent Compact — 06.12.2023
jednou. Změny nebo kontroly parametrů jsou možné po opuštění startovací rutiny
v zákaznickém menu,  9 "Řízení",  173.
Upozornění!

Zdroj napájení (230 V) řízení vytvoříte zasunutím kontaktní zástrčky.
Nyní se nacházíte v režimu stop provoz. LED kontrolka „Auto" na ovládacím
panelu zhasla.
Indikace na Význam
displeji
Označení zařízení
Reflexomat
Standardní software s různými jazyky.
Jazyk
Přečtěte si návod Před uvedením do provozu si přečtěte celý návod k obsluze
a zkontrolujte řádnou montáž.
k obsluze
Min. prov. tlak Zadejte hodnotu minimálního provozního tlaku.
• Výpočet minimálního provozního tlaku,  7.2
"Spínací body Reflexomat",  171.
Čas Postupně změňte blikající indikace pro „hodinu", „minutu"
a „sekundu".
• Čas se uloží při výskytu chyby v paměti poruch řízení.
Postupně změňte blikající indikace pro „den", „měsíc", „rok".
Datum
• Datum se uloží při výskytu chyby v paměti poruch
řízení.
Zvolte velikost základní nádoby „RG".
00500 l / 740 mm
• Údaje k základní nádobě viz typový štítek nebo,  5
GB = 0093 kg
"Technické údaje",  166.
Vynulování měření hladiny.
1 % / 1,7 bar
• Řízení kontroluje, zda signál měření hladiny souhlasí
Vynulování!
s uvedenou velikostí základní nádoby „RG". Základní
nádoba musí být zcela vypuštěna,  6.3.3 "Montáž
hmotnostního měřicího článku",  168.
Proběhne-li vynulování úspěšně, potvrďte to tlačítkem „OK"
0 % / 1,0 bar
na ovládacím panelu řízení.
Vynulování
úspěšně
provedeno!
Ukončit Na displeji řízení zvolte „ano" nebo „ne" a potvrďte tlačítkem
„OK" na ovládacím panelu řízení.
vynulování?
• ano: Základní nádoba „RG" je zcela vypuštěna a
Ne
přístroj řádně nainstalován.
– Není-li vynulování přesto možné, potvrďte
pomocí tlačítka „ano". Celá startovací rutina se
ukončí. Opětovné vynulování se musí spustit v
zákaznickém menu,  9.2 "Provést nastavení v
řízení",  173.
– Informujte zákaznickou službu Reflex,  12.1
"Zákaznická služba Reflex",  179.
• ne: Opět se spustí startovací rutina.
– Zkontrolujte předpoklady pro uvedení do
provozu,  7.1 "Kontrola podmínek pro uvedení
do provozu",  171.
Ukončit rutinu? Toto hlášení se na displeji zobrazí jen po úspěšném
vynulování.
Ne
Na displeji řízení zvolte „ano" nebo „ne" a potvrďte tlačítkem
„OK" na ovládacím panelu řízení.
• ano: Startovací rutina bude ukončena, přístroj se
automaticky přepne do režimu stop provoz.
• ne: Opět se spustí startovací rutina.
0 % / 2,0 bar Zobrazení hladiny je 0 %.
STOP
Upozornění!

Po úspěšném ukončení startovací rutiny se nacházíte v režimu stop
provoz. Ještě nepřepínejte do automatického provozu.
