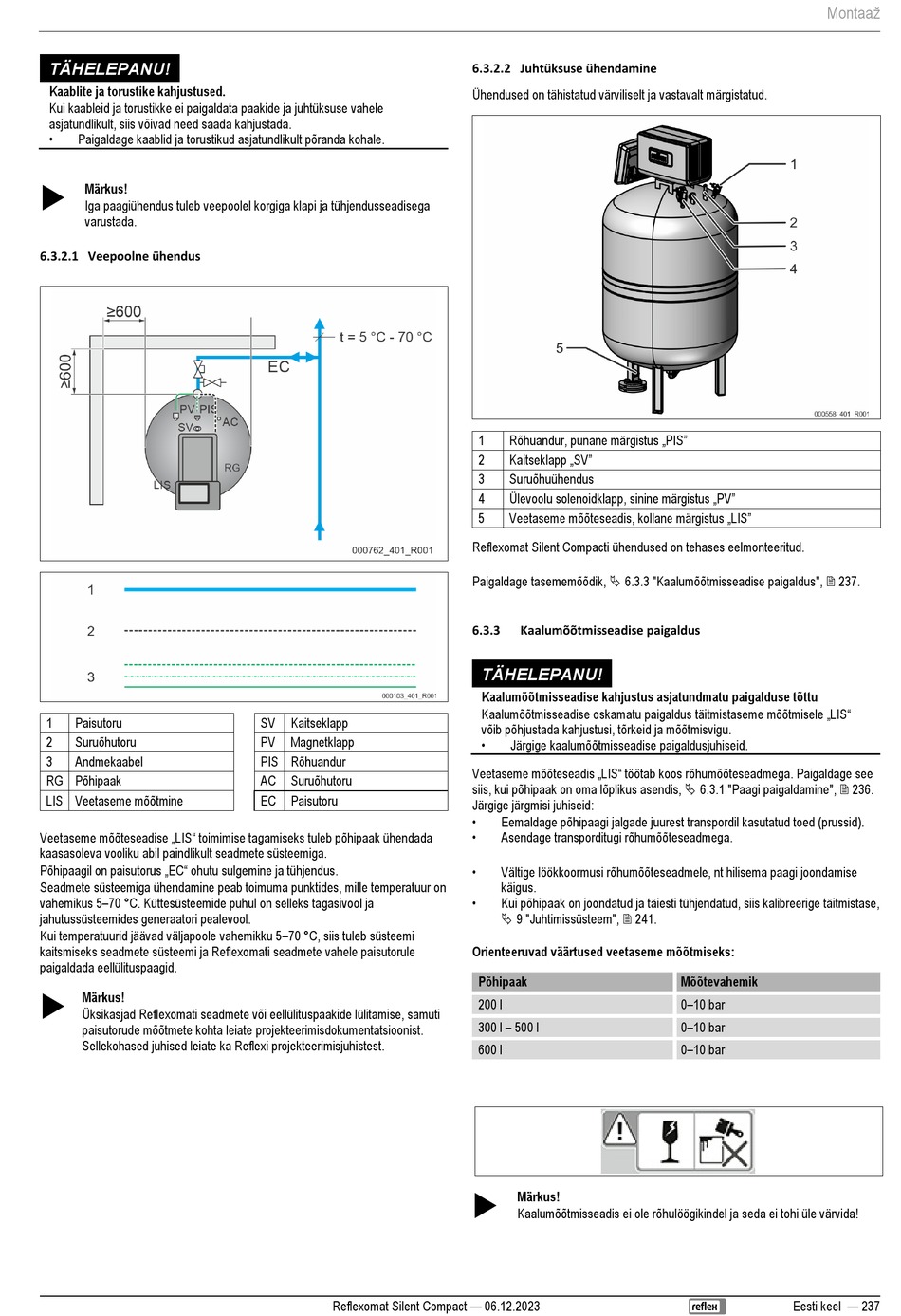

TÄHELEPANU!
Kaablite ja torustike kahjustused.
Kui kaableid ja torustikke ei paigaldata paakide ja juhtüksuse vahele
asjatundlikult, siis võivad need saada kahjustada.
•
Paigaldage kaablid ja torustikud asjatundlikult põranda kohale.
Märkus!
Iga paagiühendus tuleb veepoolel korgiga klapi ja tühjendusseadisega
varustada.
6.3.2.1 Veepoolne ühendus
1
Paisutoru
2
Suruõhutoru
3
Andmekaabel
RG Põhipaak
LIS Veetaseme mõõtmine
Veetaseme mõõteseadise „LIS" toimimise tagamiseks tuleb põhipaak ühendada
kaasasoleva vooliku abil paindlikult seadmete süsteemiga.
Põhipaagil on paisutorus „EC" ohutu sulgemine ja tühjendus.
Seadmete süsteemiga ühendamine peab toimuma punktides, mille temperatuur on
vahemikus 5–70 °C. Küttesüsteemide puhul on selleks tagasivool ja
jahutussüsteemides generaatori pealevool.
Kui temperatuurid jäävad väljapoole vahemikku 5–70 °C, siis tuleb süsteemi
kaitsmiseks seadmete süsteemi ja Reflexomati seadmete vahele paisutorule
paigaldada eellülituspaagid.
Märkus!
Üksikasjad Reflexomati seadmete või eellülituspaakide lülitamise, samuti
paisutorude mõõtmete kohta leiate projekteerimisdokumentatsioonist.
Sellekohased juhised leiate ka Reflexi projekteerimisjuhistest.
SV
Kaitseklapp
PV
Magnetklapp
PIS Rõhuandur
AC
Suruõhutoru
EC
Paisutoru
Reflexomat Silent Compact — 06.12.2023
6.3.2.2 Juhtüksuse ühendamine
Ühendused on tähistatud värviliselt ja vastavalt märgistatud.
Rõhuandur, punane märgistus „PIS"
1
Kaitseklapp „SV"
2
3
Suruõhuühendus
Ülevoolu solenoidklapp, sinine märgistus „PV"
4
Veetaseme mõõteseadis, kollane märgistus „LIS"
5
Reflexomat Silent Compacti ühendused on tehases eelmonteeritud.
Paigaldage tasememõõdik, 6.3.3 "Kaalumõõtmisseadise paigaldus", 237.
6.3.3
Kaalumõõtmisseadise paigaldus
TÄHELEPANU!
Kaalumõõtmisseadise kahjustus asjatundmatu paigalduse tõttu
Kaalumõõtmisseadise oskamatu paigaldus täitmistaseme mõõtmisele „LIS"
võib põhjustada kahjustusi, tõrkeid ja mõõtmisvigu.
•
Järgige kaalumõõtmisseadise paigaldusjuhiseid.
Veetaseme mõõteseadis „LIS" töötab koos rõhumõõteseadmega. Paigaldage see
siis, kui põhipaak on oma lõplikus asendis, 6.3.1 "Paagi paigaldamine", 236.
Järgige järgmisi juhiseid:
•
Eemaldage põhipaagi jalgade juurest transpordil kasutatud toed (prussid).
•
Asendage transporditugi rõhumõõteseadmega.
•
Vältige löökkoormusi rõhumõõteseadmele, nt hilisema paagi joondamise
käigus.
•
Kui põhipaak on joondatud ja täiesti tühjendatud, siis kalibreerige täitmistase,
9 "Juhtimissüsteem", 241.
Orienteeruvad väärtused veetaseme mõõtmiseks:
Põhipaak
200 l
300 l – 500 l
600 l
Märkus!
Kaalumõõtmisseadis ei ole rõhulöögikindel ja seda ei tohi üle värvida!
Montaaž
Mõõtevahemik
0–10 bar
0–10 bar
0–10 bar
Eesti keel — 237
