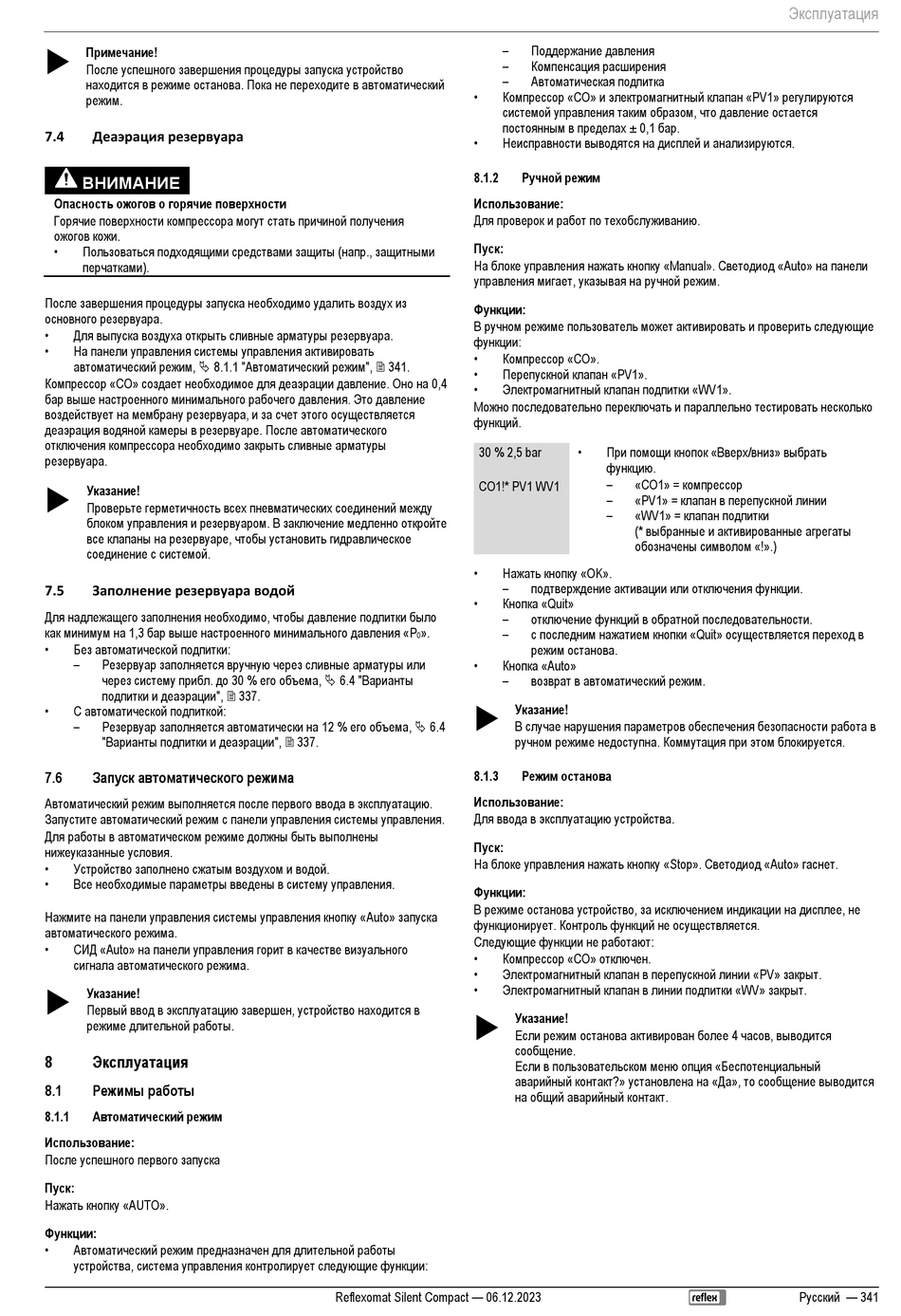

Примечание!
После успешного завершения процедуры запуска устройство
находится в режиме останова. Пока не переходите в автоматический
режим.
Деаэрация резервуара
7.4
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности компрессора могут стать причиной получения
ожогов кожи.
•
Пользоваться подходящими средствами защиты (напр., защитными
перчатками).
После завершения процедуры запуска необходимо удалить воздух из
основного резервуара.
•
Для выпуска воздуха открыть сливные арматуры резервуара.
•
На панели управления системы управления активировать
автоматический режим, 8.1.1 "Автоматический режим", 341.
Компрессор «CO» создает необходимое для деаэрации давление. Оно на 0,4
бар выше настроенного минимального рабочего давления. Это давление
воздействует на мембрану резервуара, и за счет этого осуществляется
деаэрация водяной камеры в резервуаре. После автоматического
отключения компрессора необходимо закрыть сливные арматуры
резервуара.
Указание!
Проверьте герметичность всех пневматических соединений между
блоком управления и резервуаром. В заключение медленно откройте
все клапаны на резервуаре, чтобы установить гидравлическое
соединение с системой.
Заполнение резервуара водой
7.5
Для надлежащего заполнения необходимо, чтобы давление подпитки было
как минимум на 1,3 бар выше настроенного минимального давления «P
•
Без автоматической подпитки:
–
Резервуар заполняется вручную через сливные арматуры или
через систему прибл. до 30 % его объема, 6.4 "Варианты
подпитки и деаэрации", 337.
•
С автоматической подпиткой:
–
Резервуар заполняется автоматически на 12 % его объема, 6.4
"Варианты подпитки и деаэрации", 337.
Запуск автоматического режима
7.6
Автоматический режим выполняется после первого ввода в эксплуатацию.
Запустите автоматический режим с панели управления системы управления.
Для работы в автоматическом режиме должны быть выполнены
нижеуказанные условия.
•
Устройство заполнено сжатым воздухом и водой.
•
Все необходимые параметры введены в систему управления.
Нажмите на панели управления системы управления кнопку «Auto» запуска
автоматического режима.
•
СИД «Auto» на панели управления горит в качестве визуального
сигнала автоматического режима.
Указание!
Первый ввод в эксплуатацию завершен, устройство находится в
режиме длительной работы.
Эксплуатация
8
Режимы работы
8.1
Автоматический режим
8.1.1
Использование:
После успешного первого запуска
Пуск:
Нажать кнопку «AUTO».
Функции:
•
Автоматический режим предназначен для длительной работы
устройства, система управления контролирует следующие функции:
–
–
–
•
Компрессор «CO» и электромагнитный клапан «PV1» регулируются
системой управления таким образом, что давление остается
постоянным в пределах ± 0,1 бар.
•
Неисправности выводятся на дисплей и анализируются.
8.1.2
Использование:
Для проверок и работ по техобслуживанию.
Пуск:
На блоке управления нажать кнопку «Manual». Светодиод «Auto» на панели
управления мигает, указывая на ручной режим.
Функции:
В ручном режиме пользователь может активировать и проверить следующие
функции:
•
Компрессор «CO».
•
Перепускной клапан «PV1».
•
Электромагнитный клапан подпитки «WV1».
Можно последовательно переключать и параллельно тестировать несколько
функций.
30 % 2,5 bar
CO1!* PV1 WV1
•
Нажать кнопку «OK».
–
•
Кнопка «Quit»
–
–
».
0
•
Кнопка «Auto»
–
8.1.3
Использование:
Для ввода в эксплуатацию устройства.
Пуск:
На блоке управления нажать кнопку «Stop». Светодиод «Auto» гаснет.
Функции:
В режиме останова устройство, за исключением индикации на дисплее, не
функционирует. Контроль функций не осуществляется.
Следующие функции не работают:
•
Компрессор «CO» отключен.
•
Электромагнитный клапан в перепускной линии «PV» закрыт.
•
Электромагнитный клапан в линии подпитки «WV» закрыт.
Reflexomat Silent Compact — 06.12.2023
Поддержание давления
Компенсация расширения
Автоматическая подпитка
Ручной режим
•
При помощи кнопок «Вверх/вниз» выбрать
функцию.
–
«CO1» = компрессор
–
«PV1» = клапан в перепускной линии
–
«WV1» = клапан подпитки
(* выбранные и активированные агрегаты
обозначены символом «!».)
подтверждение активации или отключения функции.
отключение функций в обратной последовательности.
с последним нажатием кнопки «Quit» осуществляется переход в
режим останова.
возврат в автоматический режим.
Указание!
В случае нарушения параметров обеспечения безопасности работа в
ручном режиме недоступна. Коммутация при этом блокируется.
Режим останова
Указание!
Если режим останова активирован более 4 часов, выводится
сообщение.
Если в пользовательском меню опция «Беспотенциальный
аварийный контакт?» установлена на «Да», то сообщение выводится
на общий аварийный контакт.
Эксплуатация
Русский — 341
