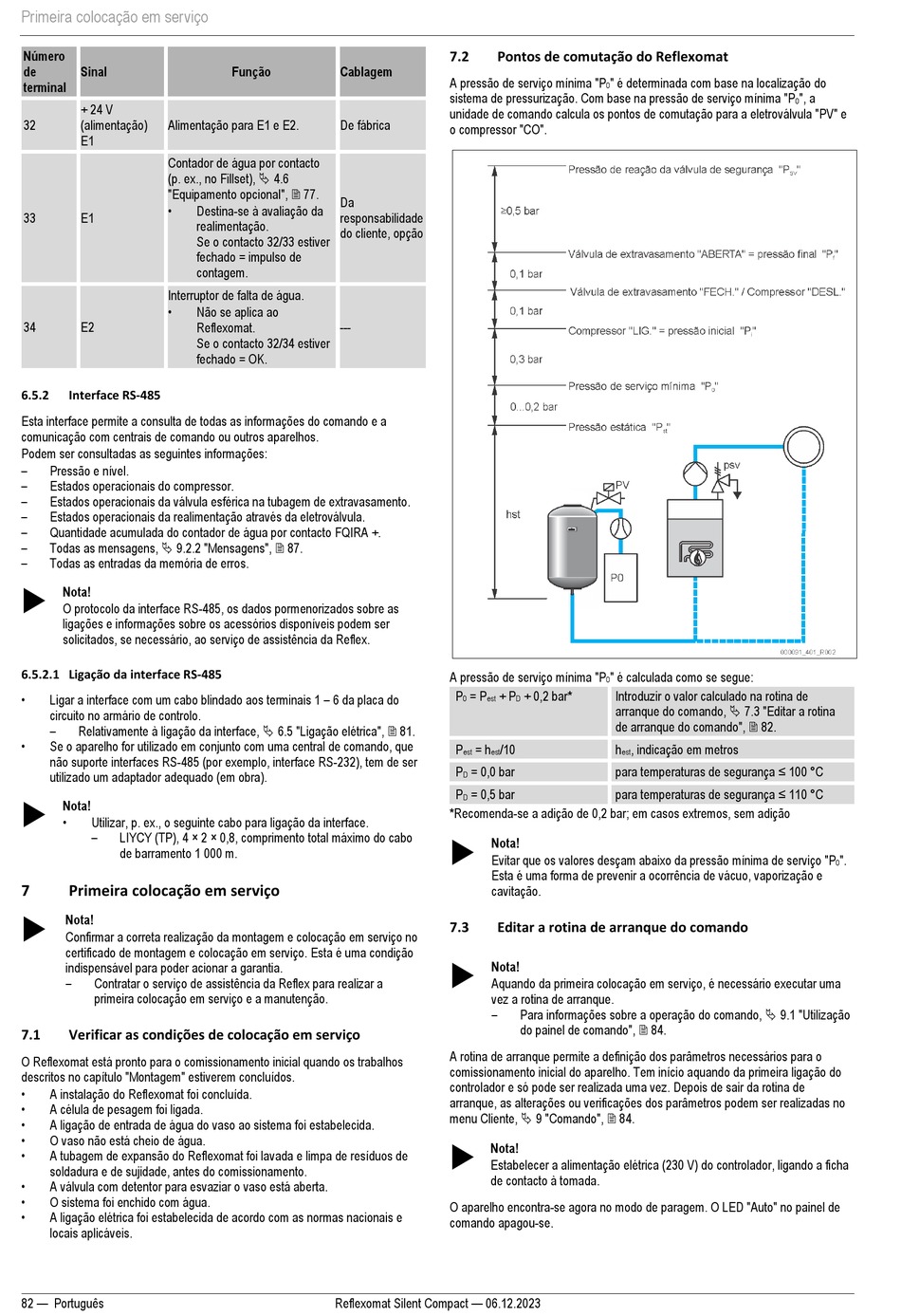

Primeira colocação em serviço
Número
de
Sinal
terminal
+ 24 V
32
(alimentação)
Alimentação para E1 e E2.
E1
Contador de água por contacto
(p. ex., no Fillset), 4.6
"Equipamento opcional", 77.
•
33
E1
Interruptor de falta de água.
•
34
E2
6.5.2
Interface RS-485
Esta interface permite a consulta de todas as informações do comando e a
comunicação com centrais de comando ou outros aparelhos.
Podem ser consultadas as seguintes informações:
–
Pressão e nível.
–
Estados operacionais do compressor.
–
Estados operacionais da válvula esférica na tubagem de extravasamento.
–
Estados operacionais da realimentação através da eletroválvula.
–
Quantidade acumulada do contador de água por contacto FQIRA +.
–
Todas as mensagens, 9.2.2 "Mensagens", 87.
–
Todas as entradas da memória de erros.
Nota!
O protocolo da interface RS-485, os dados pormenorizados sobre as
ligações e informações sobre os acessórios disponíveis podem ser
solicitados, se necessário, ao serviço de assistência da Reflex.
6.5.2.1 Ligação da interface RS-485
•
Ligar a interface com um cabo blindado aos terminais 1 – 6 da placa do
circuito no armário de controlo.
–
Relativamente à ligação da interface, 6.5 "Ligação elétrica", 81.
•
Se o aparelho for utilizado em conjunto com uma central de comando, que
não suporte interfaces RS-485 (por exemplo, interface RS-232), tem de ser
utilizado um adaptador adequado (em obra).
Nota!
•
Utilizar, p. ex., o seguinte cabo para ligação da interface.
–
LIYCY (TP), 4 × 2 × 0,8, comprimento total máximo do cabo
de barramento 1 000 m.
7
Primeira colocação em serviço
Nota!
Confirmar a correta realização da montagem e colocação em serviço no
certificado de montagem e colocação em serviço. Esta é uma condição
indispensável para poder acionar a garantia.
–
Contratar o serviço de assistência da Reflex para realizar a
primeira colocação em serviço e a manutenção.
7.1
Verificar as condições de colocação em serviço
O Reflexomat está pronto para o comissionamento inicial quando os trabalhos
descritos no capítulo "Montagem" estiverem concluídos.
•
A instalação do Reflexomat foi concluída.
•
A célula de pesagem foi ligada.
•
A ligação de entrada de água do vaso ao sistema foi estabelecida.
•
O vaso não está cheio de água.
•
A tubagem de expansão do Reflexomat foi lavada e limpa de resíduos de
soldadura e de sujidade, antes do comissionamento.
•
A válvula com detentor para esvaziar o vaso está aberta.
•
O sistema foi enchido com água.
•
A ligação elétrica foi estabelecida de acordo com as normas nacionais e
locais aplicáveis.
82 — Português
Função
Cablagem
De fábrica
Da
Destina-se à avaliação da
responsabilidade
realimentação.
do cliente, opção
Se o contacto 32/33 estiver
fechado = impulso de
contagem.
Não se aplica ao
---
Reflexomat.
Se o contacto 32/34 estiver
fechado = OK.
Reflexomat Silent Compact — 06.12.2023
7.2
Pontos de comutação do Reflexomat
A pressão de serviço mínima "P
" é determinada com base na localização do
0
sistema de pressurização. Com base na pressão de serviço mínima "P
unidade de comando calcula os pontos de comutação para a eletroválvula "PV" e
o compressor "CO".
A pressão de serviço mínima "P
" é calculada como se segue:
0
P
= P
+ P
+ 0,2 bar*
Introduzir o valor calculado na rotina de
0
est
D
arranque do comando, 7.3 "Editar a rotina
de arranque do comando", 82.
P
= h
/10
h
est
est
para temperaturas de segurança ≤ 100 °C
P
= 0,0 bar
D
para temperaturas de segurança ≤ 110 °C
P
= 0,5 bar
D
*Recomenda-se a adição de 0,2 bar; em casos extremos, sem adição
Nota!
Evitar que os valores desçam abaixo da pressão mínima de serviço "P
Esta é uma forma de prevenir a ocorrência de vácuo, vaporização e
cavitação.
7.3
Editar a rotina de arranque do comando
Nota!
Aquando da primeira colocação em serviço, é necessário executar uma
vez a rotina de arranque.
–
Para informações sobre a operação do comando, 9.1 "Utilização
do painel de comando", 84.
A rotina de arranque permite a definição dos parâmetros necessários para o
comissionamento inicial do aparelho. Tem início aquando da primeira ligação do
controlador e só pode ser realizada uma vez. Depois de sair da rotina de
arranque, as alterações ou verificações dos parâmetros podem ser realizadas no
menu Cliente, 9 "Comando", 84.
Nota!
Estabelecer a alimentação elétrica (230 V) do controlador, ligando a ficha
de contacto à tomada.
O aparelho encontra-se agora no modo de paragem. O LED "Auto" no painel de
comando apagou-se.
, indicação em metros
est
", a
0
".
0
