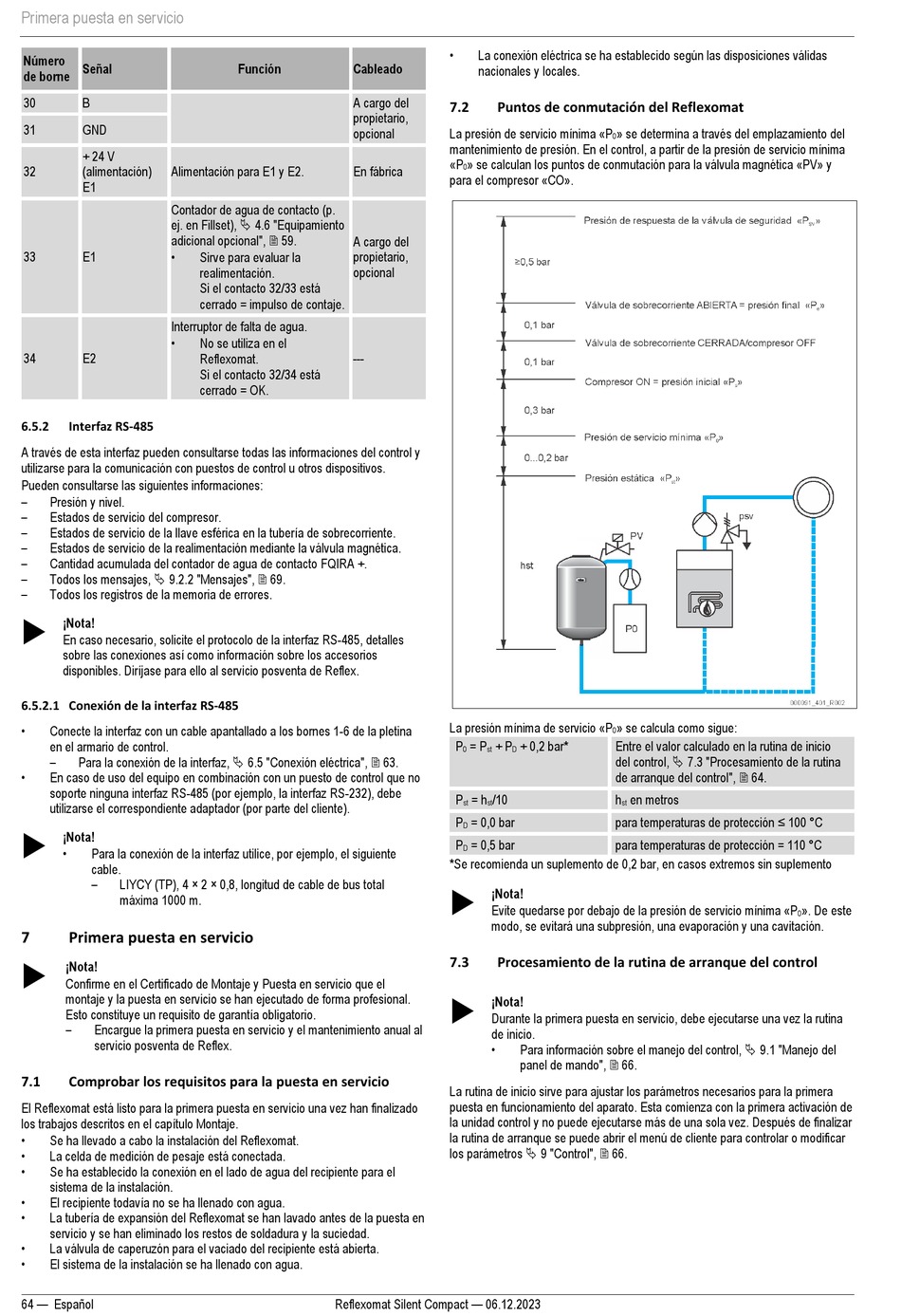

Primera puesta en servicio
Número
Señal
de borne
30
B
31
GND
+ 24 V
32
(alimentación)
Alimentación para E1 y E2.
E1
Contador de agua de contacto (p.
ej. en Fillset), 4.6 "Equipamiento
adicional opcional", 59.
•
33
E1
Interruptor de falta de agua.
•
34
E2
6.5.2
Interfaz RS-485
A través de esta interfaz pueden consultarse todas las informaciones del control y
utilizarse para la comunicación con puestos de control u otros dispositivos.
Pueden consultarse las siguientes informaciones:
–
Presión y nivel.
–
Estados de servicio del compresor.
–
Estados de servicio de la llave esférica en la tubería de sobrecorriente.
–
Estados de servicio de la realimentación mediante la válvula magnética.
–
Cantidad acumulada del contador de agua de contacto FQIRA +.
–
Todos los mensajes, 9.2.2 "Mensajes", 69.
–
Todos los registros de la memoria de errores.
¡Nota!
En caso necesario, solicite el protocolo de la interfaz RS-485, detalles
sobre las conexiones así como información sobre los accesorios
disponibles. Diríjase para ello al servicio posventa de Reflex.
6.5.2.1 Conexión de la interfaz RS-485
•
Conecte la interfaz con un cable apantallado a los bornes 1-6 de la pletina
en el armario de control.
–
Para la conexión de la interfaz, 6.5 "Conexión eléctrica", 63.
•
En caso de uso del equipo en combinación con un puesto de control que no
soporte ninguna interfaz RS-485 (por ejemplo, la interfaz RS-232), debe
utilizarse el correspondiente adaptador (por parte del cliente).
¡Nota!
•
Para la conexión de la interfaz utilice, por ejemplo, el siguiente
cable.
–
LIYCY (TP), 4 × 2 × 0,8, longitud de cable de bus total
máxima 1000 m.
7
Primera puesta en servicio
¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
–
Encargue la primera puesta en servicio y el mantenimiento anual al
servicio posventa de Reflex.
7.1
Comprobar los requisitos para la puesta en servicio
El Reflexomat está listo para la primera puesta en servicio una vez han finalizado
los trabajos descritos en el capítulo Montaje.
•
Se ha llevado a cabo la instalación del Reflexomat.
•
La celda de medición de pesaje está conectada.
•
Se ha establecido la conexión en el lado de agua del recipiente para el
sistema de la instalación.
•
El recipiente todavía no se ha llenado con agua.
•
La tubería de expansión del Reflexomat se han lavado antes de la puesta en
servicio y se han eliminado los restos de soldadura y la suciedad.
•
La válvula de caperuzón para el vaciado del recipiente está abierta.
•
El sistema de la instalación se ha llenado con agua.
64 — Español
Función
Cableado
A cargo del
propietario,
opcional
En fábrica
A cargo del
propietario,
Sirve para evaluar la
realimentación.
opcional
Si el contacto 32/33 está
cerrado = impulso de contaje.
No se utiliza en el
---
Reflexomat.
Si el contacto 32/34 está
cerrado = OK.
Reflexomat Silent Compact — 06.12.2023
•
La conexión eléctrica se ha establecido según las disposiciones válidas
nacionales y locales.
7.2
Puntos de conmutación del Reflexomat
La presión de servicio mínima «P
» se determina a través del emplazamiento del
0
mantenimiento de presión. En el control, a partir de la presión de servicio mínima
«P
» se calculan los puntos de conmutación para la válvula magnética «PV» y
0
para el compresor «CO».
La presión mínima de servicio «P
» se calcula como sigue:
0
P
= P
+ P
+ 0,2 bar*
Entre el valor calculado en la rutina de inicio
0
st
D
del control, 7.3 "Procesamiento de la rutina
de arranque del control", 64.
P
= h
/10
h
st
st
para temperaturas de protección ≤ 100 °C
P
= 0,0 bar
D
P
= 0,5 bar
para temperaturas de protección = 110 °C
D
*Se recomienda un suplemento de 0,2 bar, en casos extremos sin suplemento
¡Nota!
Evite quedarse por debajo de la presión de servicio mínima «P
modo, se evitará una subpresión, una evaporación y una cavitación.
7.3
Procesamiento de la rutina de arranque del control
¡Nota!
Durante la primera puesta en servicio, debe ejecutarse una vez la rutina
de inicio.
•
Para información sobre el manejo del control, 9.1 "Manejo del
panel de mando", 66.
La rutina de inicio sirve para ajustar los parámetros necesarios para la primera
puesta en funcionamiento del aparato. Esta comienza con la primera activación de
la unidad control y no puede ejecutarse más de una sola vez. Después de finalizar
la rutina de arranque se puede abrir el menú de cliente para controlar o modificar
los parámetros 9 "Control", 66.
en metros
st
». De este
0
