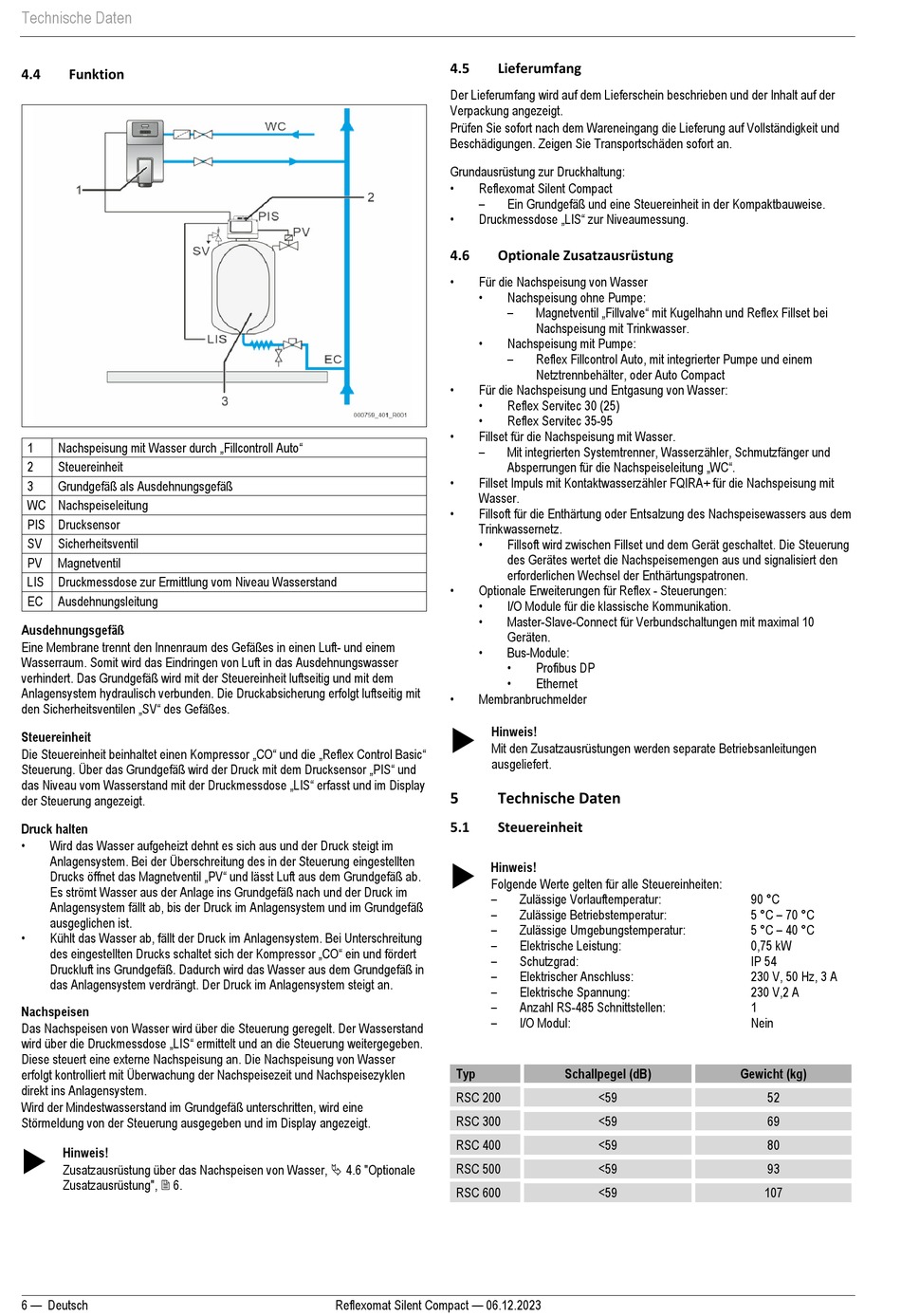

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 6

Technische Daten
4.4 Funktion
Nachspeisung mit Wasser durch „Fillcontroll Auto"
1
2 Steuereinheit
3 Grundgefäß als Ausdehnungsgefäß
WC Nachspeiseleitung
PIS Drucksensor
SV Sicherheitsventil
PV Magnetventil
LIS Druckmessdose zur Ermittlung vom Niveau Wasserstand
EC Ausdehnungsleitung
Ausdehnungsgefäß
Eine Membrane trennt den Innenraum des Gefäßes in einen Luft- und einem
Wasserraum. Somit wird das Eindringen von Luft in das Ausdehnungswasser
verhindert. Das Grundgefäß wird mit der Steuereinheit luftseitig und mit dem
Anlagensystem hydraulisch verbunden. Die Druckabsicherung erfolgt luftseitig mit
den Sicherheitsventilen „SV" des Gefäßes.
Steuereinheit
Die Steuereinheit beinhaltet einen Kompressor „CO" und die „Reflex Control Basic"
Steuerung. Über das Grundgefäß wird der Druck mit dem Drucksensor „PIS" und
das Niveau vom Wasserstand mit der Druckmessdose „LIS" erfasst und im Display
der Steuerung angezeigt.
Druck halten
•
Wird das Wasser aufgeheizt dehnt es sich aus und der Druck steigt im
Anlagensystem. Bei der Überschreitung des in der Steuerung eingestellten
Drucks öffnet das Magnetventil „PV" und lässt Luft aus dem Grundgefäß ab.
Es strömt Wasser aus der Anlage ins Grundgefäß nach und der Druck im
Anlagensystem fällt ab, bis der Druck im Anlagensystem und im Grundgefäß
ausgeglichen ist.
•
Kühlt das Wasser ab, fällt der Druck im Anlagensystem. Bei Unterschreitung
des eingestellten Drucks schaltet sich der Kompressor „CO" ein und fördert
Druckluft ins Grundgefäß. Dadurch wird das Wasser aus dem Grundgefäß in
das Anlagensystem verdrängt. Der Druck im Anlagensystem steigt an.
Nachspeisen
Das Nachspeisen von Wasser wird über die Steuerung geregelt. Der Wasserstand
wird über die Druckmessdose „LIS" ermittelt und an die Steuerung weitergegeben.
Diese steuert eine externe Nachspeisung an. Die Nachspeisung von Wasser
erfolgt kontrolliert mit Überwachung der Nachspeisezeit und Nachspeisezyklen
direkt ins Anlagensystem.
Wird der Mindestwasserstand im Grundgefäß unterschritten, wird eine
Störmeldung von der Steuerung ausgegeben und im Display angezeigt.

Hinweis!
Zusatzausrüstung über das Nachspeisen von Wasser,  4.6 "Optionale
Zusatzausrüstung",  6.
6 — Deutsch
4.5 Lieferumfang
Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Prüfen Sie sofort nach dem Wareneingang die Lieferung auf Vollständigkeit und
Beschädigungen. Zeigen Sie Transportschäden sofort an.
Grundausrüstung zur Druckhaltung:
•
Reflexomat Silent Compact
–
• Druckmessdose „LIS" zur Niveaumessung.
4.6 Optionale Zusatzausrüstung
•
Für die Nachspeisung von Wasser
•
•
•
Für die Nachspeisung und Entgasung von Wasser:
•
•
•
Fillset für die Nachspeisung mit Wasser.
–
•
Fillset Impuls mit Kontaktwasserzähler FQIRA+ für die Nachspeisung mit
Wasser.
•
Fillsoft für die Enthärtung oder Entsalzung des Nachspeisewassers aus dem
Trinkwassernetz.
•
•
Optionale Erweiterungen für Reflex - Steuerungen:
•
•
•
•
Membranbruchmelder

Hinweis!
Mit den Zusatzausrüstungen werden separate Betriebsanleitungen
ausgeliefert.
5 Technische Daten
5.1 Steuereinheit

Hinweis!
Folgende Werte gelten für alle Steuereinheiten:
–
–
–
–
–
–
–
–
–
Typ
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Ein Grundgefäß und eine Steuereinheit in der Kompaktbauweise.
Nachspeisung ohne Pumpe:
– Magnetventil „Fillvalve" mit Kugelhahn und Reflex Fillset bei
Nachspeisung mit Trinkwasser.
Nachspeisung mit Pumpe:
–
Reflex Fillcontrol Auto, mit integrierter Pumpe und einem
Netztrennbehälter, oder Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Mit integrierten Systemtrenner, Wasserzähler, Schmutzfänger und
Absperrungen für die Nachspeiseleitung „WC".
Fillsoft wird zwischen Fillset und dem Gerät geschaltet. Die Steuerung
des Gerätes wertet die Nachspeisemengen aus und signalisiert den
erforderlichen Wechsel der Enthärtungspatronen.
I/O Module für die klassische Kommunikation.
Master-Slave-Connect für Verbundschaltungen mit maximal 10
Geräten.
Bus-Module:
•
Profibus DP
•
Ethernet
Zulässige Vorlauftemperatur:
Zulässige Betriebstemperatur:
Zulässige Umgebungstemperatur:
Elektrische Leistung:
Schutzgrad:
Elektrischer Anschluss:
Elektrische Spannung:
Anzahl RS-485 Schnittstellen:
I/O Modul:
Schallpegel (dB)
<59
<59
<59
<59
<59
90 °C
5 °C – 70 °C
5 °C – 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Nein
Gewicht (kg)
52
69
80
93
107
