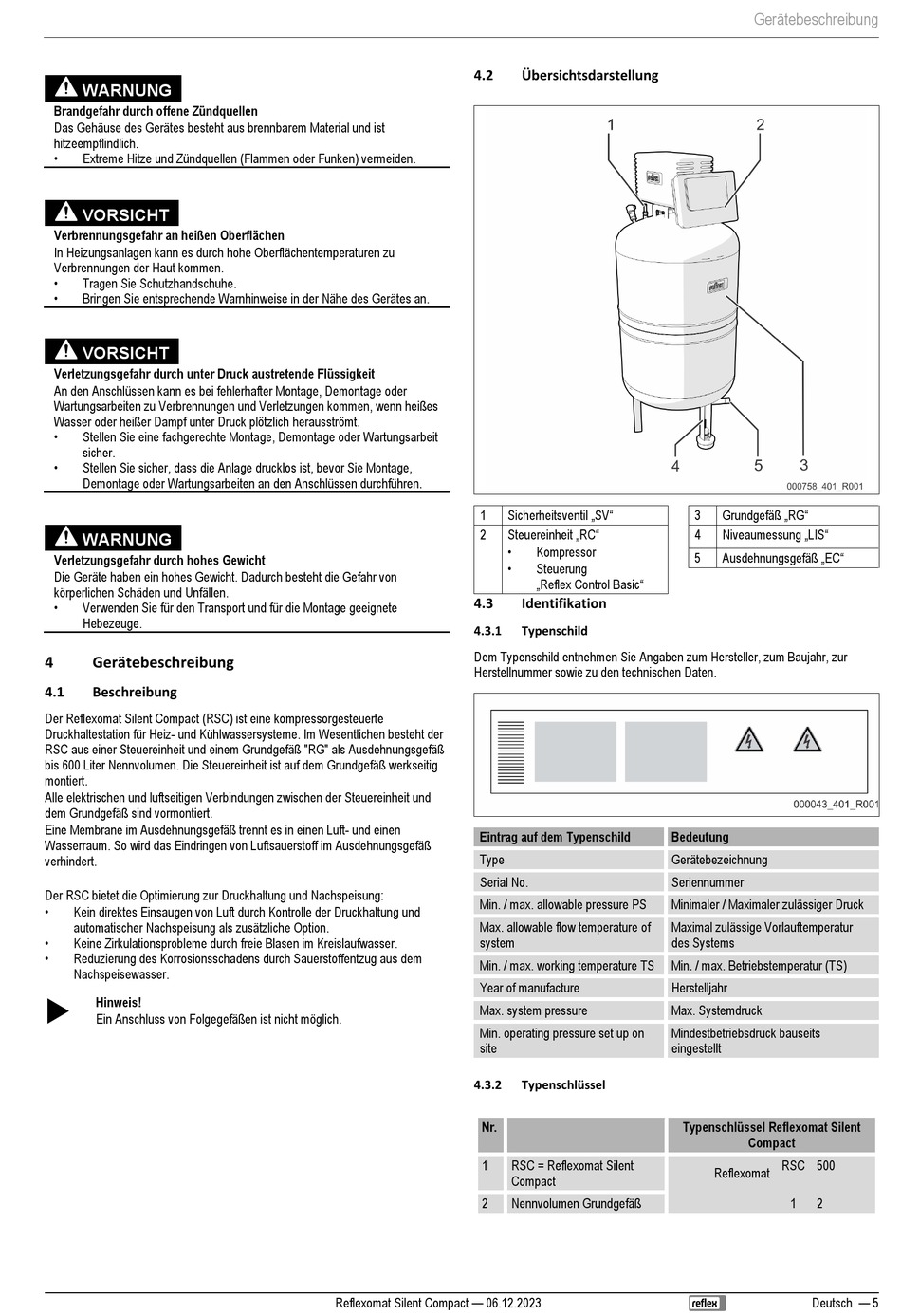

WARNUNG
Brandgefahr durch offene Zündquellen
Das Gehäuse des Gerätes besteht aus brennbarem Material und ist
hitzeempflindlich.
•
Extreme Hitze und Zündquellen (Flammen oder Funken) vermeiden.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes
Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit
sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von
körperlichen Schäden und Unfällen.
•
Verwenden Sie für den Transport und für die Montage geeignete
Hebezeuge.
4
Gerätebeschreibung
4.1
Beschreibung
Der Reflexomat Silent Compact (RSC) ist eine kompressorgesteuerte
Druckhaltestation für Heiz- und Kühlwassersysteme. Im Wesentlichen besteht der
RSC aus einer Steuereinheit und einem Grundgefäß "RG" als Ausdehnungsgefäß
bis 600 Liter Nennvolumen. Die Steuereinheit ist auf dem Grundgefäß werkseitig
montiert.
Alle elektrischen und luftseitigen Verbindungen zwischen der Steuereinheit und
dem Grundgefäß sind vormontiert.
Eine Membrane im Ausdehnungsgefäß trennt es in einen Luft- und einen
Wasserraum. So wird das Eindringen von Luftsauerstoff im Ausdehnungsgefäß
verhindert.
Der RSC bietet die Optimierung zur Druckhaltung und Nachspeisung:
•
Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung und
automatischer Nachspeisung als zusätzliche Option.
•
Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
•
Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus dem
Nachspeisewasser.
Hinweis!
Ein Anschluss von Folgegefäßen ist nicht möglich.
4.2
1
2
4.3
4.3.1
Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr, zur
Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Nr.
1
2
Reflexomat Silent Compact — 06.12.2023
Übersichtsdarstellung
Sicherheitsventil „SV"
Steuereinheit „RC"
•
Kompressor
•
Steuerung
„Reflex Control Basic"
Identifikation
Typenschild
Bedeutung
Gerätebezeichnung
Seriennummer
Minimaler / Maximaler zulässiger Druck
Maximal zulässige Vorlauftemperatur
des Systems
Min. / max. Betriebstemperatur (TS)
Herstelljahr
Max. Systemdruck
Mindestbetriebsdruck bauseits
eingestellt
Typenschlüssel
RSC = Reflexomat Silent
Compact
Nennvolumen Grundgefäß
Gerätebeschreibung
Grundgefäß „RG"
3
Niveaumessung „LIS"
4
Ausdehnungsgefäß „EC"
5
Typenschlüssel Reflexomat Silent
Compact
RSC 500
Reflexomat
1
2
Deutsch — 5
