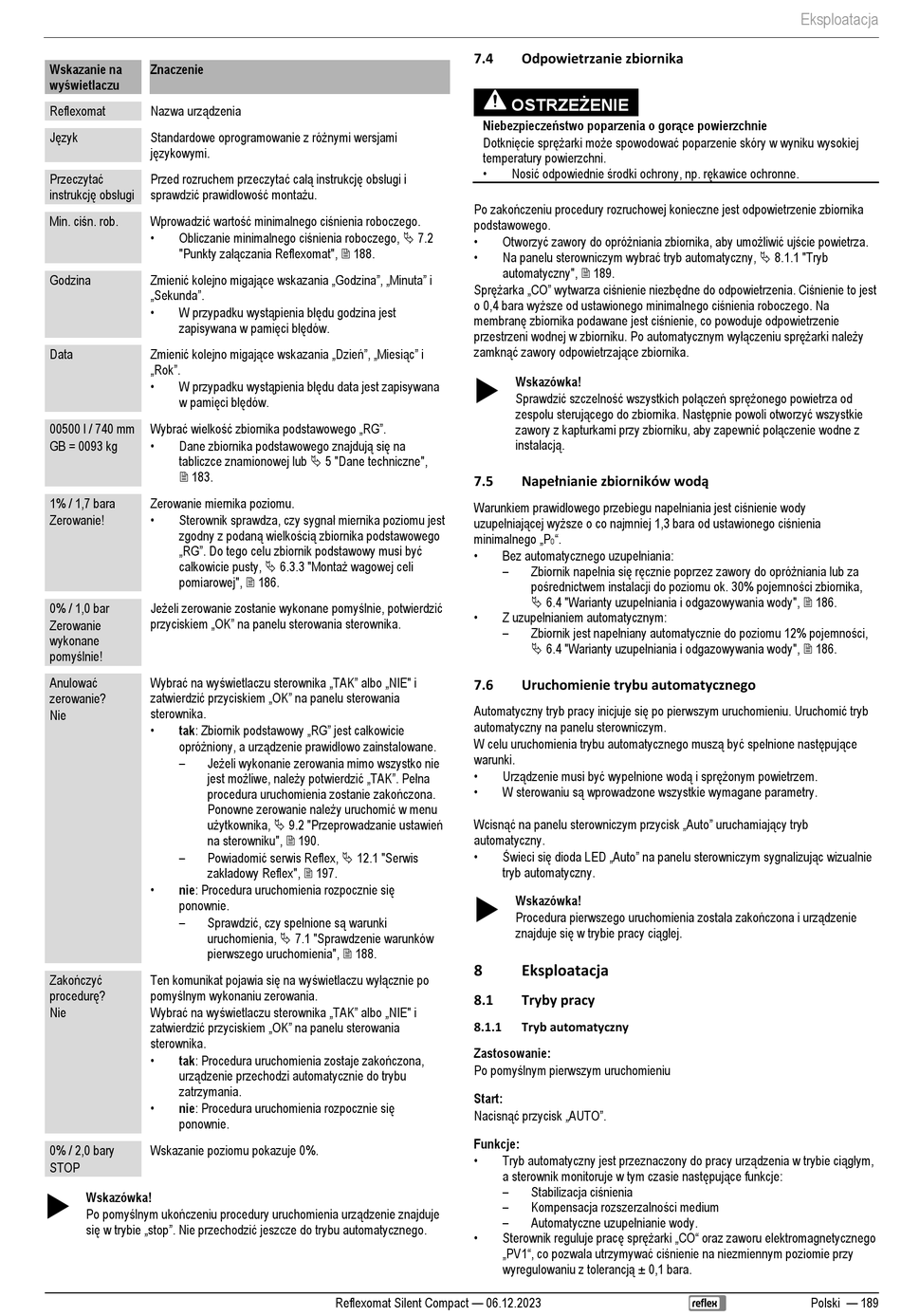

Wskazanie na Znaczenie
wyświetlaczu
Nazwa urządzenia
Reflexomat
Język Standardowe oprogramowanie z różnymi wersjami
językowymi.
Przeczytać Przed rozruchem przeczytać całą instrukcję obsługi i
instrukcję obsługi sprawdzić prawidłowość montażu.
Min. ciśn. rob. Wprowadzić wartość minimalnego ciśnienia roboczego.
• Obliczanie minimalnego ciśnienia roboczego,  7.2
"Punkty załączania Reflexomat",  188.
Zmienić kolejno migające wskazania „Godzina", „Minuta" i
Godzina
„Sekunda".
• W przypadku wystąpienia błędu godzina jest
zapisywana w pamięci błędów.
Zmienić kolejno migające wskazania „Dzień", „Miesiąc" i
Data
„Rok".
• W przypadku wystąpienia błędu data jest zapisywana
w pamięci błędów.
Wybrać wielkość zbiornika podstawowego „RG".
00500 l / 740 mm
• Dane zbiornika podstawowego znajdują się na
GB = 0093 kg
tabliczce znamionowej lub  5 "Dane techniczne",
 183.
1% / 1,7 bara Zerowanie miernika poziomu.
• Sterownik sprawdza, czy sygnał miernika poziomu jest
Zerowanie!
zgodny z podaną wielkością zbiornika podstawowego
„RG". Do tego celu zbiornik podstawowy musi być
całkowicie pusty,  6.3.3 "Montaż wagowej celi
pomiarowej",  186.
Jeżeli zerowanie zostanie wykonane pomyślnie, potwierdzić
0% / 1,0 bar
przyciskiem „OK" na panelu sterowania sterownika.
Zerowanie
wykonane
pomyślnie!
Anulować Wybrać na wyświetlaczu sterownika „TAK" albo „NIE" i
zatwierdzić przyciskiem „OK" na panelu sterowania
zerowanie?
sterownika.
Nie
• tak: Zbiornik podstawowy „RG" jest całkowicie
opróżniony, a urządzenie prawidłowo zainstalowane.
– Jeżeli wykonanie zerowania mimo wszystko nie
jest możliwe, należy potwierdzić „TAK". Pełna
procedura uruchomienia zostanie zakończona.
Ponowne zerowanie należy uruchomić w menu
użytkownika,  9.2 "Przeprowadzanie ustawień
na sterowniku",  190.
– Powiadomić serwis Reflex,  12.1 "Serwis
zakładowy Reflex",  197.
• nie: Procedura uruchomienia rozpocznie się
ponownie.
– Sprawdzić, czy spełnione są warunki
uruchomienia,  7.1 "Sprawdzenie warunków
pierwszego uruchomienia",  188.
Zakończyć Ten komunikat pojawia się na wyświetlaczu wyłącznie po
procedurę? pomyślnym wykonaniu zerowania.
Wybrać na wyświetlaczu sterownika „TAK" albo „NIE" i
Nie
zatwierdzić przyciskiem „OK" na panelu sterowania
sterownika.
• tak: Procedura uruchomienia zostaje zakończona,
urządzenie przechodzi automatycznie do trybu
zatrzymania.
• nie: Procedura uruchomienia rozpocznie się
ponownie.
0% / 2,0 bary Wskazanie poziomu pokazuje 0%.
STOP

Wskazówka!
Po pomyślnym ukończeniu procedury uruchomienia urządzenie znajduje
się w trybie „stop". Nie przechodzić jeszcze do trybu automatycznego.
7.4
Niebezpieczeństwo poparzenia o gorące powierzchnie
Dotknięcie sprężarki może spowodować poparzenie skóry w wyniku wysokiej
temperatury powierzchni.
•
Po zakończeniu procedury rozruchowej konieczne jest odpowietrzenie zbiornika
podstawowego.
• Otworzyć zawory do opróżniania zbiornika, aby umożliwić ujście powietrza.
• Na panelu sterowniczym wybrać tryb automatyczny,  8.1.1 "Tryb
automatyczny",  189.
Sprężarka „CO" wytwarza ciśnienie niezbędne do odpowietrzenia. Ciśnienie to jest
o 0,4 bara wyższe od ustawionego minimalnego ciśnienia roboczego. Na
membranę zbiornika podawane jest ciśnienie, co powoduje odpowietrzenie
przestrzeni wodnej w zbiorniku. Po automatycznym wyłączeniu sprężarki należy
zamknąć zawory odpowietrzające zbiornika.

7.5
Warunkiem prawidłowego przebiegu napełniania jest ciśnienie wody
uzupełniającej wyższe o co najmniej 1,3 bara od ustawionego ciśnienia
minimalnego „P
• Bez automatycznego uzupełniania:
–
• Z uzupełnianiem automatycznym:
–
7.6
Automatyczny tryb pracy inicjuje się po pierwszym uruchomieniu. Uruchomić tryb
automatyczny na panelu sterowniczym.
W celu uruchomienia trybu automatycznego muszą być spełnione następujące
warunki.
• Urządzenie musi być wypełnione wodą i sprężonym powietrzem.
• W sterowaniu są wprowadzone wszystkie wymagane parametry.
Wcisnąć na panelu sterowniczym przycisk „Auto" uruchamiający tryb
automatyczny.
• Świeci się dioda LED „Auto" na panelu sterowniczym sygnalizując wizualnie
tryb automatyczny.

8
8.1
8.1.1
Zastosowanie:
Po pomyślnym pierwszym uruchomieniu
Start:
Nacisnąć przycisk „AUTO".
Funkcje:
• Tryb automatyczny jest przeznaczony do pracy urządzenia w trybie ciągłym,
a sterownik monitoruje w tym czasie następujące funkcje:
–
–
–
• Sterownik reguluje pracę sprężarki „CO" oraz zaworu elektromagnetycznego
„PV1", co pozwala utrzymywać ciśnienie na niezmiennym poziomie przy
wyregulowaniu z tolerancją ± 0,1 bara.
Reflexomat Silent Compact — 06.12.2023
Odpowietrzanie zbiornika
OSTRZEŻENIE
Nosić odpowiednie środki ochrony, np. rękawice ochronne.
Wskazówka!
Sprawdzić szczelność wszystkich połączeń sprężonego powietrza od
zespołu sterującego do zbiornika. Następnie powoli otworzyć wszystkie
zawory z kapturkami przy zbiorniku, aby zapewnić połączenie wodne z
instalacją.
Napełnianie zbiorników wodą
".
0
Zbiornik napełnia się ręcznie poprzez zawory do opróżniania lub za
pośrednictwem instalacji do poziomu ok. 30% pojemności zbiornika,
 6.4 "Warianty uzupełniania i odgazowywania wody",  186.
Zbiornik jest napełniany automatycznie do poziomu 12% pojemności,
 6.4 "Warianty uzupełniania i odgazowywania wody",  186.
Uruchomienie trybu automatycznego
Wskazówka!
Procedura pierwszego uruchomienia została zakończona i urządzenie
znajduje się w trybie pracy ciągłej.
Eksploatacja
Tryby pracy
Tryb automatyczny
Stabilizacja ciśnienia
Kompensacja rozszerzalności medium
Automatyczne uzupełnianie wody.
Eksploatacja
