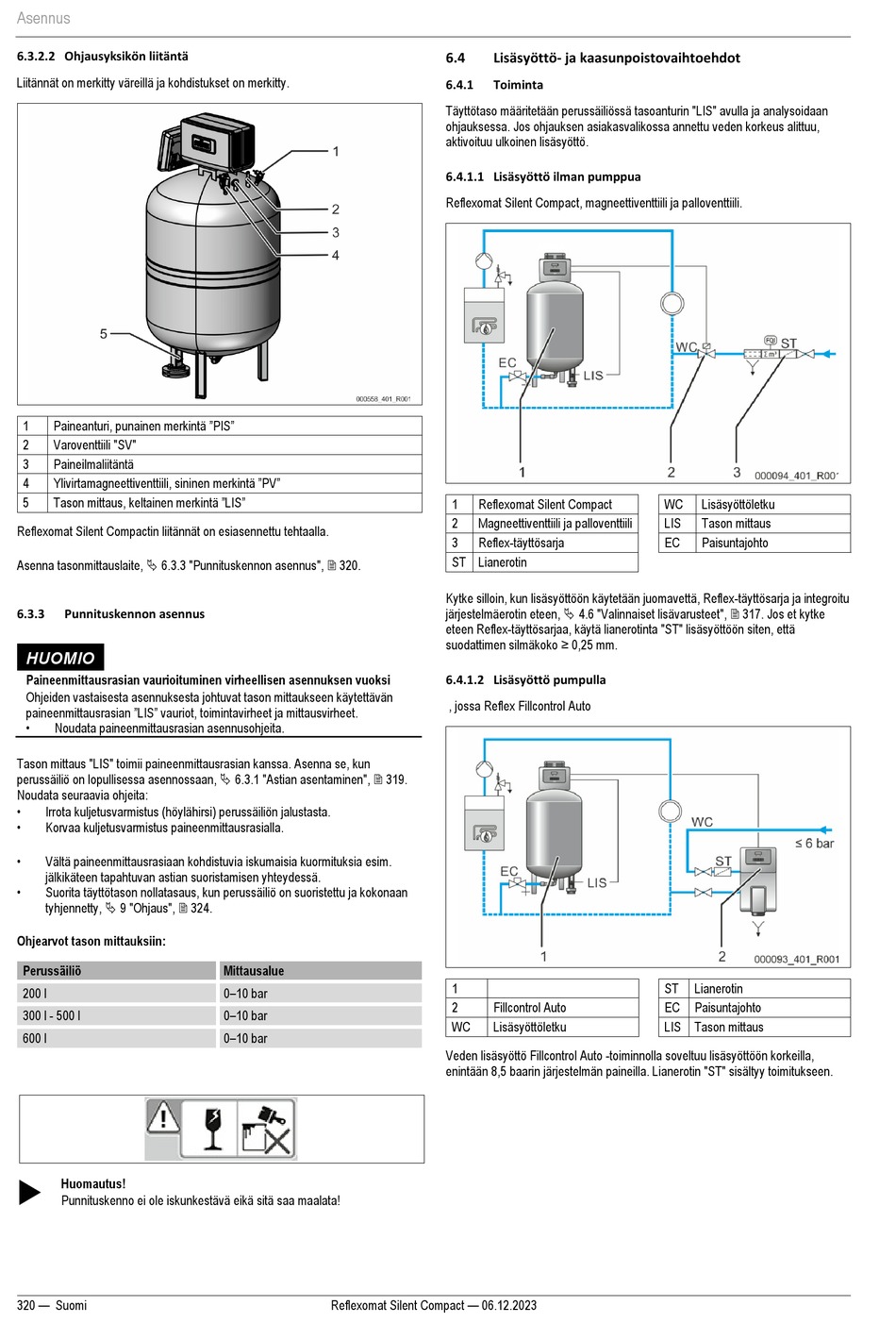

Asennus
6.3.2.2 Ohjausyksikön liitäntä
Liitännät on merkitty väreillä ja kohdistukset on merkitty.
Paineanturi, punainen merkintä "PIS"
1
2
Varoventtiili "SV"
3
Paineilmaliitäntä
Ylivirtamagneettiventtiili, sininen merkintä "PV"
4
Tason mittaus, keltainen merkintä "LIS"
5
Reflexomat Silent Compactin liitännät on esiasennettu tehtaalla.
Asenna tasonmittauslaite, 6.3.3 "Punnituskennon asennus", 320.
6.3.3
Punnituskennon asennus
HUOMIO
Paineenmittausrasian vaurioituminen virheellisen asennuksen vuoksi
Ohjeiden vastaisesta asennuksesta johtuvat tason mittaukseen käytettävän
paineenmittausrasian "LIS" vauriot, toimintavirheet ja mittausvirheet.
•
Noudata paineenmittausrasian asennusohjeita.
Tason mittaus "LIS" toimii paineenmittausrasian kanssa. Asenna se, kun
perussäiliö on lopullisessa asennossaan, 6.3.1 "Astian asentaminen", 319.
Noudata seuraavia ohjeita:
•
Irrota kuljetusvarmistus (höylähirsi) perussäiliön jalustasta.
•
Korvaa kuljetusvarmistus paineenmittausrasialla.
•
Vältä paineenmittausrasiaan kohdistuvia iskumaisia kuormituksia esim.
jälkikäteen tapahtuvan astian suoristamisen yhteydessä.
•
Suorita täyttötason nollatasaus, kun perussäiliö on suoristettu ja kokonaan
tyhjennetty, 9 "Ohjaus", 324.
Ohjearvot tason mittauksiin:
Perussäiliö
200 l
300 l - 500 l
600 l
Huomautus!
Punnituskenno ei ole iskunkestävä eikä sitä saa maalata!
320 — Suomi
Mittausalue
0–10 bar
0–10 bar
0–10 bar
Reflexomat Silent Compact — 06.12.2023
6.4
Lisäsyöttö- ja kaasunpoistovaihtoehdot
6.4.1
Toiminta
Täyttötaso määritetään perussäiliössä tasoanturin "LIS" avulla ja analysoidaan
ohjauksessa. Jos ohjauksen asiakasvalikossa annettu veden korkeus alittuu,
aktivoituu ulkoinen lisäsyöttö.
6.4.1.1 Lisäsyöttö ilman pumppua
Reflexomat Silent Compact, magneettiventtiili ja palloventtiili.
1
Reflexomat Silent Compact
2
Magneettiventtiili ja palloventtiili
3
Reflex-täyttösarja
ST Lianerotin
Kytke silloin, kun lisäsyöttöön käytetään juomavettä, Reflex-täyttösarja ja integroitu
järjestelmäerotin eteen, 4.6 "Valinnaiset lisävarusteet", 317. Jos et kytke
eteen Reflex-täyttösarjaa, käytä lianerotinta "ST" lisäsyöttöön siten, että
suodattimen silmäkoko ≥ 0,25 mm.
6.4.1.2 Lisäsyöttö pumpulla
, jossa Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Lisäsyöttöletku
Veden lisäsyöttö Fillcontrol Auto -toiminnolla soveltuu lisäsyöttöön korkeilla,
enintään 8,5 baarin järjestelmän paineilla. Lianerotin "ST" sisältyy toimitukseen.
WC
Lisäsyöttöletku
LIS
Tason mittaus
EC
Paisuntajohto
ST
Lianerotin
EC
Paisuntajohto
LIS Tason mittaus
