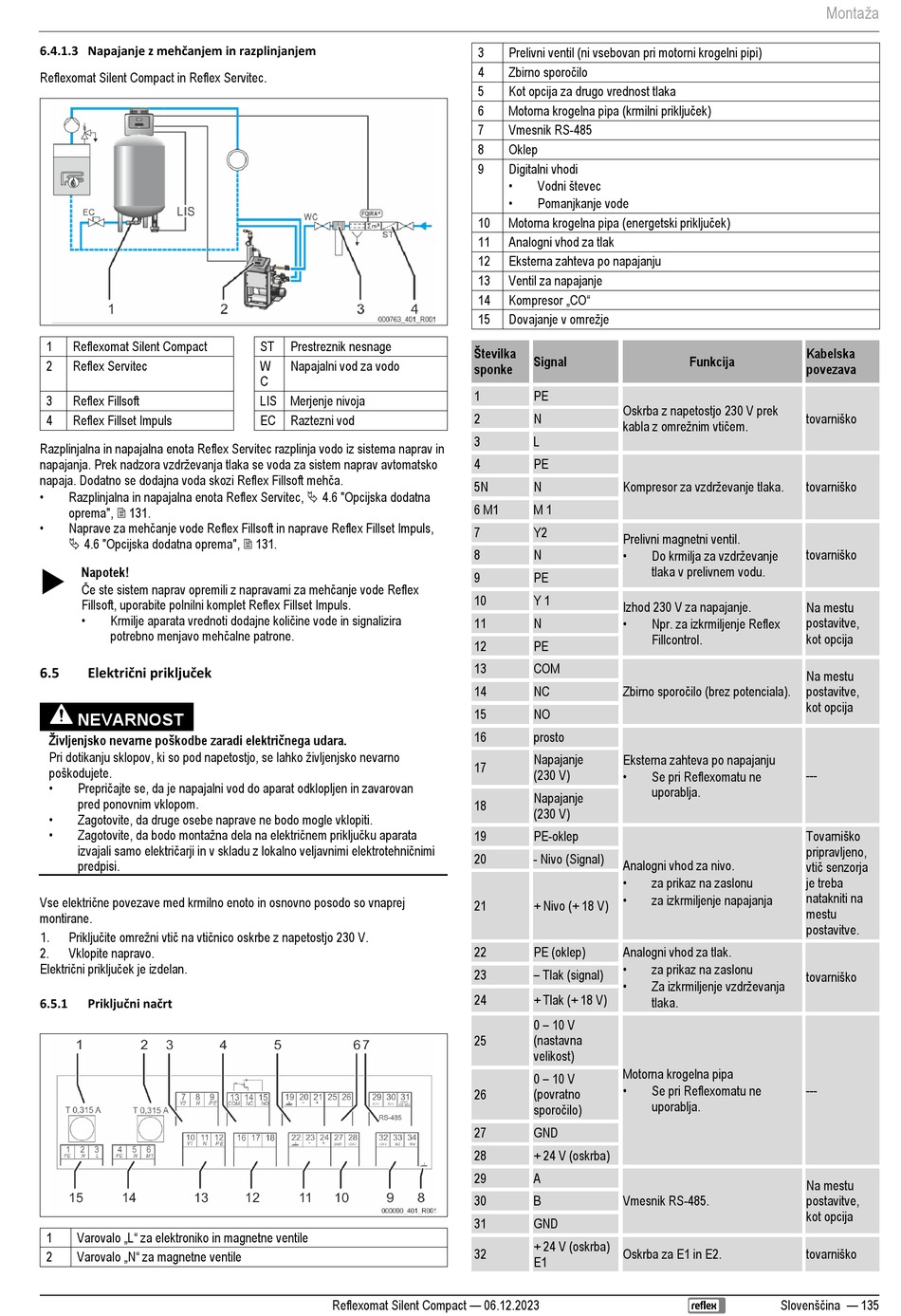

6.4.1.3 Napajanje z mehčanjem in razplinjanjem
Reflexomat Silent Compact in Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Razplinjalna in napajalna enota Reflex Servitec razplinja vodo iz sistema naprav in
napajanja. Prek nadzora vzdrževanja tlaka se voda za sistem naprav avtomatsko
napaja. Dodatno se dodajna voda skozi Reflex Fillsoft mehča.
•
Razplinjalna in napajalna enota Reflex Servitec, 4.6 "Opcijska dodatna
oprema", 131.
•
Naprave za mehčanje vode Reflex Fillsoft in naprave Reflex Fillset Impuls,
4.6 "Opcijska dodatna oprema", 131.
Napotek!
Če ste sistem naprav opremili z napravami za mehčanje vode Reflex
Fillsoft, uporabite polnilni komplet Reflex Fillset Impuls.
•
Krmilje aparata vrednoti dodajne količine vode in signalizira
potrebno menjavo mehčalne patrone.
Električni priključek
6.5
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
•
Prepričajte se, da je napajalni vod do aparat odklopljen in zavarovan
pred ponovnim vklopom.
•
Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
•
Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z lokalno veljavnimi elektrotehničnimi
predpisi.
Vse električne povezave med krmilno enoto in osnovno posodo so vnaprej
montirane.
Priključite omrežni vtič na vtičnico oskrbe z napetostjo 230 V.
1.
2.
Vklopite napravo.
Električni priključek je izdelan.
Priključni načrt
6.5.1
Varovalo „L" za elektroniko in magnetne ventile
1
Varovalo „N" za magnetne ventile
2
ST
Prestreznik nesnage
W
Napajalni vod za vodo
C
LIS Merjenje nivoja
EC
Raztezni vod
Reflexomat Silent Compact — 06.12.2023
3
Prelivni ventil (ni vsebovan pri motorni krogelni pipi)
Zbirno sporočilo
4
5
Kot opcija za drugo vrednost tlaka
Motorna krogelna pipa (krmilni priključek)
6
7
Vmesnik RS-485
8
Oklep
9
Digitalni vhodi
•
Vodni števec
•
Pomanjkanje vode
Motorna krogelna pipa (energetski priključek)
10
11
Analogni vhod za tlak
12
Eksterna zahteva po napajanju
13
Ventil za napajanje
Kompresor „CO"
14
Dovajanje v omrežje
15
Številka
Signal
sponke
1
PE
Oskrba z napetostjo 230 V prek
2
N
kabla z omrežnim vtičem.
3
L
4
PE
Kompresor za vzdrževanje tlaka.
5N
N
6 M1
M 1
7
Y2
Prelivni magnetni ventil.
•
8
N
9
PE
10
Y 1
Izhod 230 V za napajanje.
•
11
N
12
PE
13
COM
Zbirno sporočilo (brez potenciala).
14
NC
15
NO
16
prosto
Napajanje
Eksterna zahteva po napajanju
17
•
(230 V)
Napajanje
18
(230 V)
19
PE-oklep
20
- Nivo (Signal)
Analogni vhod za nivo.
•
•
21
+ Nivo (+ 18 V)
22
PE (oklep)
Analogni vhod za tlak.
•
– Tlak (signal)
23
•
24
+ Tlak (+ 18 V)
0 – 10 V
25
(nastavna
velikost)
0 – 10 V
Motorna krogelna pipa
•
26
(povratno
sporočilo)
27
GND
28
+ 24 V (oskrba)
29
A
30
B
Vmesnik RS-485.
31
GND
+ 24 V (oskrba)
32
Oskrba za E1 in E2.
E1
Kabelska
Funkcija
povezava
tovarniško
tovarniško
tovarniško
Do krmilja za vzdrževanje
tlaka v prelivnem vodu.
Na mestu
postavitve,
Npr. za izkrmiljenje Reflex
kot opcija
Fillcontrol.
Na mestu
postavitve,
kot opcija
---
Se pri Reflexomatu ne
uporablja.
Tovarniško
pripravljeno,
vtič senzorja
je treba
za prikaz na zaslonu
natakniti na
za izkrmiljenje napajanja
mestu
postavitve.
za prikaz na zaslonu
tovarniško
Za izkrmiljenje vzdrževanja
tlaka.
---
Se pri Reflexomatu ne
uporablja.
Na mestu
postavitve,
kot opcija
tovarniško
Slovenščina — 135
Montaža
