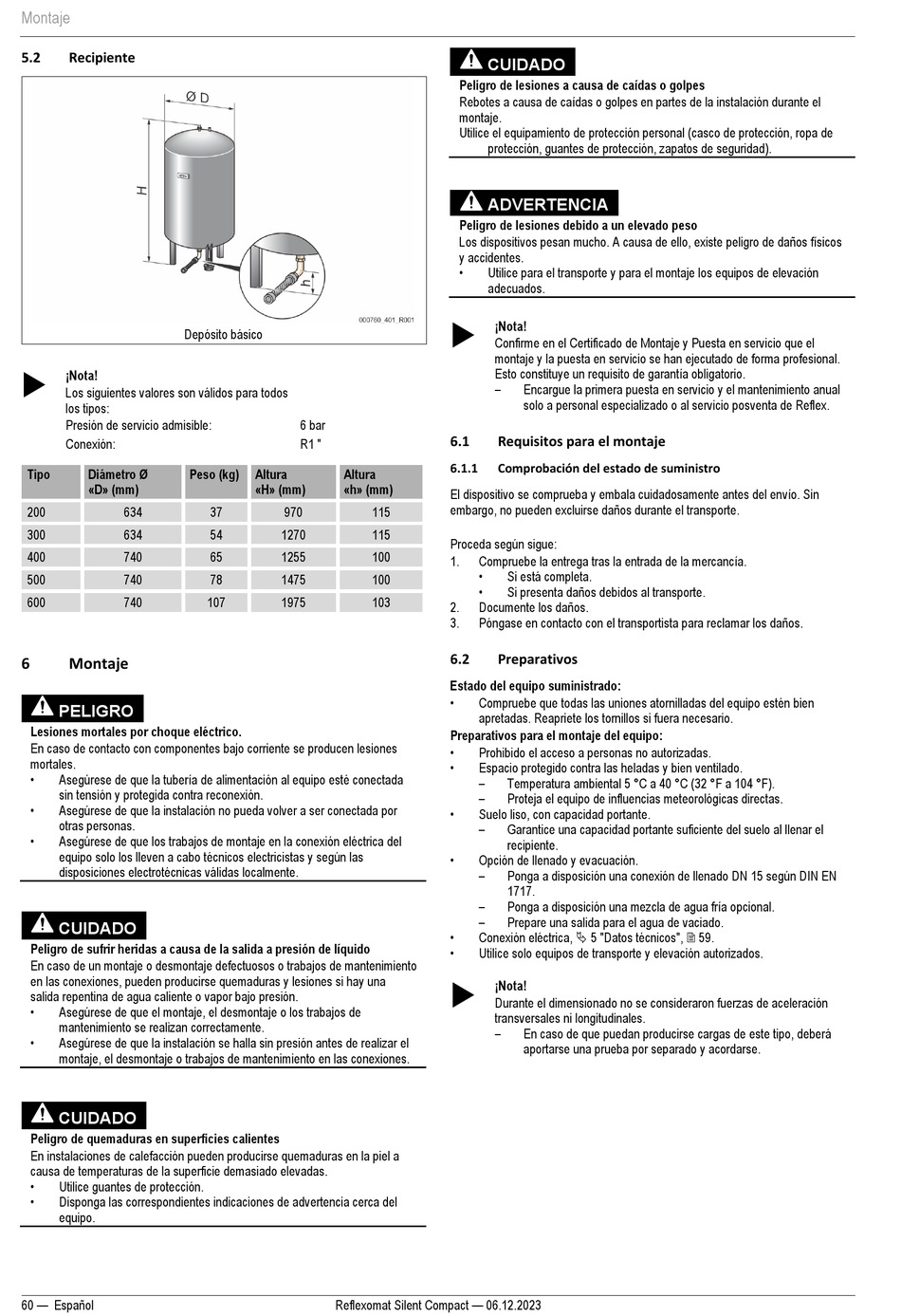

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 60

Montaje
5.2 Recipiente
Depósito básico

¡Nota!
Los siguientes valores son válidos para todos
los tipos:
Presión de servicio admisible:
Conexión:
Tipo Diámetro Ø Peso (kg)
«D» (mm)
200 634
300 634
400 740
500 740
600 740
6 Montaje
PELIGRO
Lesiones mortales por choque eléctrico.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la tubería de alimentación al equipo esté conectada
sin tensión y protegida contra reconexión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las
disposiciones electrotécnicas válidas localmente.
CUIDADO
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de mantenimiento
en las conexiones, pueden producirse quemaduras y lesiones si hay una
salida repentina de agua caliente o vapor bajo presión.
•
Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
•
Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las conexiones.
CUIDADO
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
•
Utilice guantes de protección.
•
Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
60 — Español
6 bar
R1 "
Altura Altura
«H» (mm) «h» (mm)
37 970 115
54 1270 115
65 1255 100
78 1475 100
107 1975 103
Reflexomat Silent Compact — 06.12.2023
CUIDADO
Peligro de lesiones a causa de caídas o golpes
Rebotes a causa de caídas o golpes en partes de la instalación durante el
montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).
ADVERTENCIA
Peligro de lesiones debido a un elevado peso
Los dispositivos pesan mucho. A causa de ello, existe peligro de daños físicos
y accidentes.
•
Utilice para el transporte y para el montaje los equipos de elevación
adecuados.

¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
–
Encargue la primera puesta en servicio y el mantenimiento anual
solo a personal especializado o al servicio posventa de Reflex.
6.1 Requisitos para el montaje
6.1.1 Comprobación del estado de suministro
El dispositivo se comprueba y embala cuidadosamente antes del envío. Sin
embargo, no pueden excluirse daños durante el transporte.
Proceda según sigue:
1. Compruebe la entrega tras la entrada de la mercancía.
•
Si está completa.
•
Si presenta daños debidos al transporte.
2. Documente los daños.
3. Póngase en contacto con el transportista para reclamar los daños.
6.2 Preparativos
Estado del equipo suministrado:
•
Compruebe que todas las uniones atornilladas del equipo estén bien
apretadas. Reapriete los tornillos si fuera necesario.
Preparativos para el montaje del equipo:
•
Prohibido el acceso a personas no autorizadas.
•
Espacio protegido contra las heladas y bien ventilado.
–
Temperatura ambiental 5 °C a 40 °C (32 °F a 104 °F).
–
Proteja el equipo de influencias meteorológicas directas.
•
Suelo liso, con capacidad portante.
–
Garantice una capacidad portante suficiente del suelo al llenar el
recipiente.
•
Opción de llenado y evacuación.
–
Ponga a disposición una conexión de llenado DN 15 según DIN EN
1717.
–
Ponga a disposición una mezcla de agua fría opcional.
–
Prepare una salida para el agua de vaciado.
•
Conexión eléctrica,  5 "Datos técnicos",  59.
•
Utilice solo equipos de transporte y elevación autorizados.

¡Nota!
Durante el dimensionado no se consideraron fuerzas de aceleración
transversales ni longitudinales.
–
En caso de que puedan producirse cargas de este tipo, deberá
aportarse una prueba por separado y acordarse.
