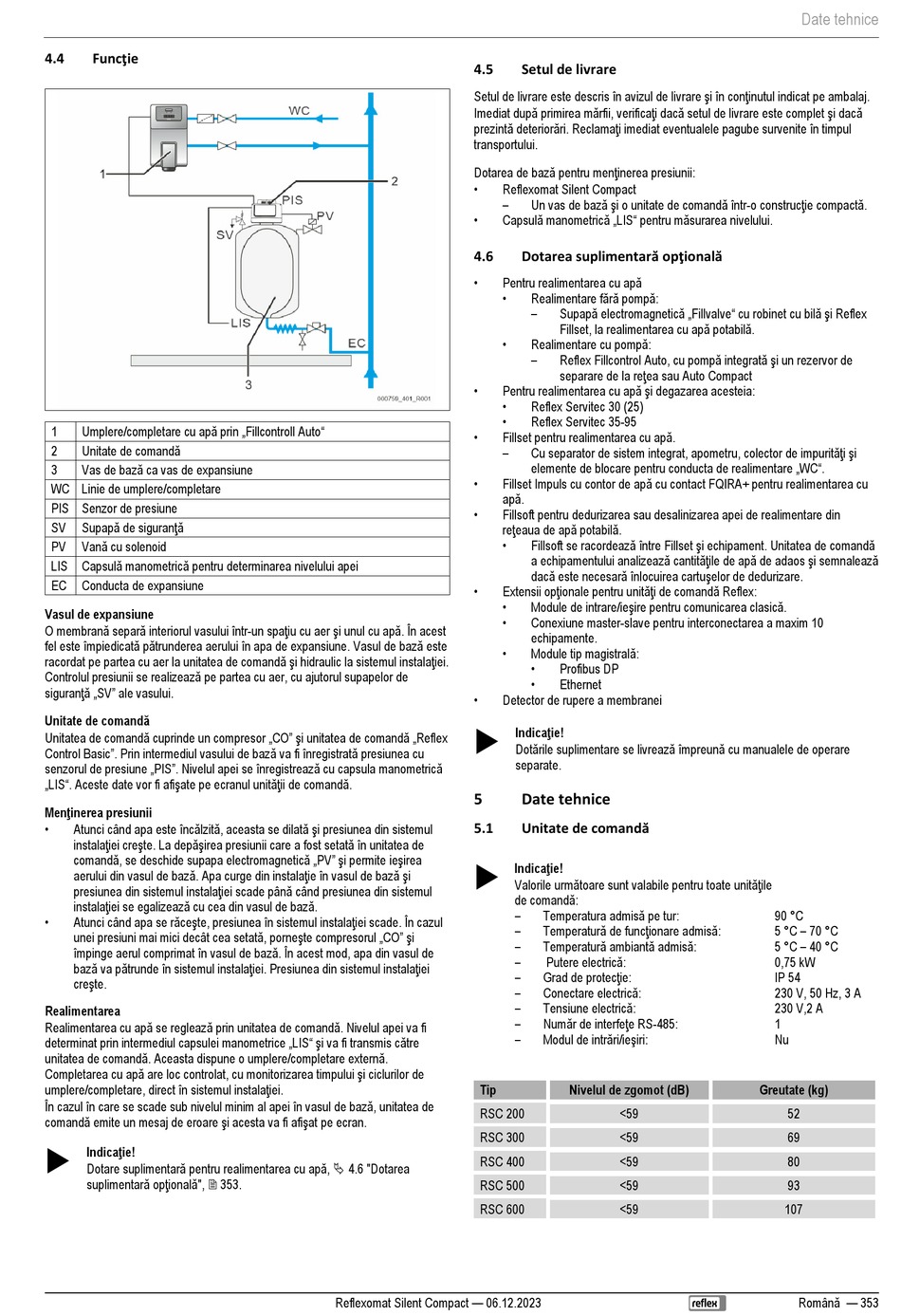

Funcţie
4.4
Umplere/completare cu apă prin „Fillcontroll Auto"
1
Unitate de comandă
2
Vas de bază ca vas de expansiune
3
WC Linie de umplere/completare
PIS Senzor de presiune
Supapă de siguranţă
SV
Vană cu solenoid
PV
LIS Capsulă manometrică pentru determinarea nivelului apei
EC
Conducta de expansiune
Vasul de expansiune
O membrană separă interiorul vasului într-un spaţiu cu aer şi unul cu apă. În acest
fel este împiedicată pătrunderea aerului în apa de expansiune. Vasul de bază este
racordat pe partea cu aer la unitatea de comandă şi hidraulic la sistemul instalaţiei.
Controlul presiunii se realizează pe partea cu aer, cu ajutorul supapelor de
siguranţă „SV" ale vasului.
Unitate de comandă
Unitatea de comandă cuprinde un compresor „CO" şi unitatea de comandă „Reflex
Control Basic". Prin intermediul vasului de bază va fi înregistrată presiunea cu
senzorul de presiune „PIS". Nivelul apei se înregistrează cu capsula manometrică
„LIS". Aceste date vor fi afişate pe ecranul unităţii de comandă.
Menţinerea presiunii
•
Atunci când apa este încălzită, aceasta se dilată şi presiunea din sistemul
instalaţiei creşte. La depăşirea presiunii care a fost setată în unitatea de
comandă, se deschide supapa electromagnetică „PV" şi permite ieşirea
aerului din vasul de bază. Apa curge din instalaţie în vasul de bază şi
presiunea din sistemul instalaţiei scade până când presiunea din sistemul
instalaţiei se egalizează cu cea din vasul de bază.
•
Atunci când apa se răceşte, presiunea în sistemul instalaţiei scade. În cazul
unei presiuni mai mici decât cea setată, porneşte compresorul „CO" şi
împinge aerul comprimat în vasul de bază. În acest mod, apa din vasul de
bază va pătrunde în sistemul instalaţiei. Presiunea din sistemul instalaţiei
creşte.
Realimentarea
Realimentarea cu apă se reglează prin unitatea de comandă. Nivelul apei va fi
determinat prin intermediul capsulei manometrice „LIS" şi va fi transmis către
unitatea de comandă. Aceasta dispune o umplere/completare externă.
Completarea cu apă are loc controlat, cu monitorizarea timpului şi ciclurilor de
umplere/completare, direct în sistemul instalaţiei.
În cazul în care se scade sub nivelul minim al apei în vasul de bază, unitatea de
comandă emite un mesaj de eroare şi acesta va fi afişat pe ecran.
Indicaţie!
Dotare suplimentară pentru realimentarea cu apă, 4.6 "Dotarea
suplimentară opţională", 353.
4.5
Setul de livrare este descris în avizul de livrare şi în conţinutul indicat pe ambalaj.
Imediat după primirea mărfii, verificaţi dacă setul de livrare este complet şi dacă
prezintă deteriorări. Reclamaţi imediat eventualele pagube survenite în timpul
transportului.
Dotarea de bază pentru menţinerea presiunii:
•
Reflexomat Silent Compact
–
•
Capsulă manometrică „LIS" pentru măsurarea nivelului.
4.6
•
Pentru realimentarea cu apă
•
•
•
Pentru realimentarea cu apă şi degazarea acesteia:
•
•
•
Fillset pentru realimentarea cu apă.
–
•
Fillset Impuls cu contor de apă cu contact FQIRA+ pentru realimentarea cu
apă.
•
Fillsoft pentru dedurizarea sau desalinizarea apei de realimentare din
reţeaua de apă potabilă.
•
•
Extensii opţionale pentru unităţi de comandă Reflex:
•
•
•
•
Detector de rupere a membranei
5
5.1
Tip
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Setul de livrare
Un vas de bază şi o unitate de comandă într-o construcţie compactă.
Dotarea suplimentară opţională
Realimentare fără pompă:
–
Supapă electromagnetică „Fillvalve" cu robinet cu bilă şi Reflex
Fillset, la realimentarea cu apă potabilă.
Realimentare cu pompă:
–
Reflex Fillcontrol Auto, cu pompă integrată şi un rezervor de
separare de la reţea sau Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Cu separator de sistem integrat, apometru, colector de impurităţi şi
elemente de blocare pentru conducta de realimentare „WC".
Fillsoft se racordează între Fillset şi echipament. Unitatea de comandă
a echipamentului analizează cantităţile de apă de adaos şi semnalează
dacă este necesară înlocuirea cartuşelor de dedurizare.
Module de intrare/ieşire pentru comunicarea clasică.
Conexiune master-slave pentru interconectarea a maxim 10
echipamente.
Module tip magistrală:
•
Profibus DP
•
Ethernet
Indicaţie!
Dotările suplimentare se livrează împreună cu manualele de operare
separate.
Date tehnice
Unitate de comandă
Indicaţie!
Valorile următoare sunt valabile pentru toate unităţile
de comandă:
–
Temperatura admisă pe tur:
–
Temperatură de funcţionare admisă:
–
Temperatură ambiantă admisă:
–
Putere electrică:
–
Grad de protecţie:
–
Conectare electrică:
–
Tensiune electrică:
–
Număr de interfeţe RS-485:
–
Modul de intrări/ieşiri:
Nivelul de zgomot (dB)
<59
<59
<59
<59
<59
Date tehnice
90 °C
5 °C – 70 °C
5 °C – 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Nu
Greutate (kg)
52
69
80
93
107
Română — 353
