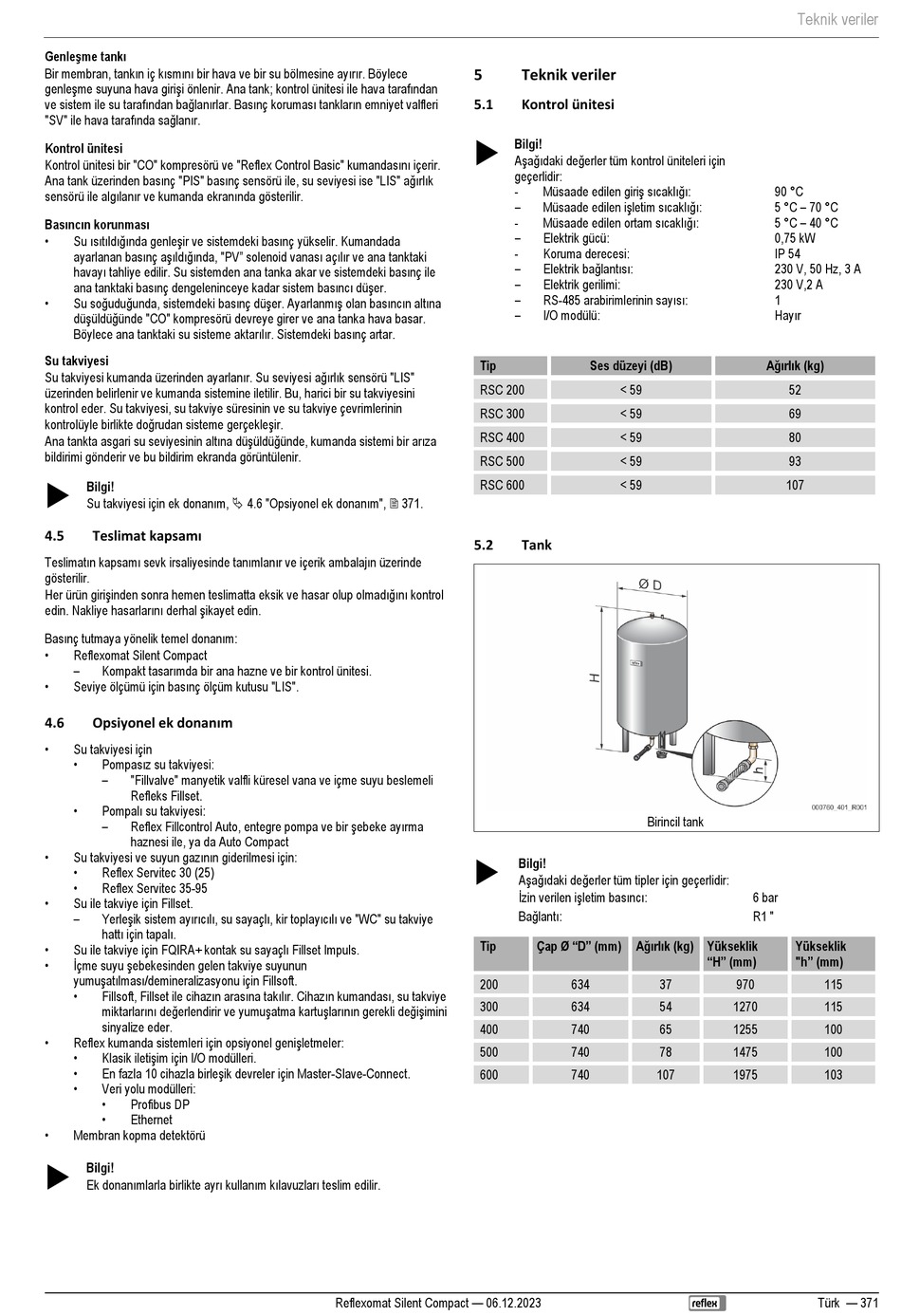

Genleşme tankı
Bir membran, tankın iç kısmını bir hava ve bir su bölmesine ayırır. Böylece
genleşme suyuna hava girişi önlenir. Ana tank; kontrol ünitesi ile hava tarafından
ve sistem ile su tarafından bağlanırlar. Basınç koruması tankların emniyet valfleri
"SV" ile hava tarafında sağlanır.
Kontrol ünitesi
Kontrol ünitesi bir "CO" kompresörü ve "Reflex Control Basic" kumandasını içerir.
Ana tank üzerinden basınç "PIS" basınç sensörü ile, su seviyesi ise "LIS" ağırlık
sensörü ile algılanır ve kumanda ekranında gösterilir.
Basıncın korunması
•
Su ısıtıldığında genleşir ve sistemdeki basınç yükselir. Kumandada
ayarlanan basınç aşıldığında, "PV" solenoid vanası açılır ve ana tanktaki
havayı tahliye edilir. Su sistemden ana tanka akar ve sistemdeki basınç ile
ana tanktaki basınç dengeleninceye kadar sistem basıncı düşer.
•
Su soğuduğunda, sistemdeki basınç düşer. Ayarlanmış olan basıncın altına
düşüldüğünde "CO" kompresörü devreye girer ve ana tanka hava basar.
Böylece ana tanktaki su sisteme aktarılır. Sistemdeki basınç artar.
Su takviyesi
Su takviyesi kumanda üzerinden ayarlanır. Su seviyesi ağırlık sensörü "LIS"
üzerinden belirlenir ve kumanda sistemine iletilir. Bu, harici bir su takviyesini
kontrol eder. Su takviyesi, su takviye süresinin ve su takviye çevrimlerinin
kontrolüyle birlikte doğrudan sisteme gerçekleşir.
Ana tankta asgari su seviyesinin altına düşüldüğünde, kumanda sistemi bir arıza
bildirimi gönderir ve bu bildirim ekranda görüntülenir.
Bilgi!
Su takviyesi için ek donanım, 4.6 "Opsiyonel ek donanım", 371.
Teslimat kapsamı
4.5
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Her ürün girişinden sonra hemen teslimatta eksik ve hasar olup olmadığını kontrol
edin. Nakliye hasarlarını derhal şikayet edin.
Basınç tutmaya yönelik temel donanım:
•
Reflexomat Silent Compact
–
Kompakt tasarımda bir ana hazne ve bir kontrol ünitesi.
•
Seviye ölçümü için basınç ölçüm kutusu "LIS".
Opsiyonel ek donanım
4.6
•
Su takviyesi için
•
Pompasız su takviyesi:
–
"Fillvalve" manyetik valfli küresel vana ve içme suyu beslemeli
Refleks Fillset.
•
Pompalı su takviyesi:
–
Reflex Fillcontrol Auto, entegre pompa ve bir şebeke ayırma
haznesi ile, ya da Auto Compact
•
Su takviyesi ve suyun gazının giderilmesi için:
•
Reflex Servitec 30 (25)
•
Reflex Servitec 35-95
•
Su ile takviye için Fillset.
–
Yerleşik sistem ayırıcılı, su sayaçlı, kir toplayıcılı ve "WC" su takviye
hattı için tapalı.
•
Su ile takviye için FQIRA+ kontak su sayaçlı Fillset Impuls.
•
İçme suyu şebekesinden gelen takviye suyunun
yumuşatılması/demineralizasyonu için Fillsoft.
•
Fillsoft, Fillset ile cihazın arasına takılır. Cihazın kumandası, su takviye
miktarlarını değerlendirir ve yumuşatma kartuşlarının gerekli değişimini
sinyalize eder.
•
Reflex kumanda sistemleri için opsiyonel genişletmeler:
•
Klasik iletişim için I/O modülleri.
•
En fazla 10 cihazla birleşik devreler için Master-Slave-Connect.
•
Veri yolu modülleri:
•
Profibus DP
•
Ethernet
•
Membran kopma detektörü
Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
5
5.1
Tip
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
5.2
Tip
200
300
400
500
600
Reflexomat Silent Compact — 06.12.2023
Teknik veriler
Kontrol ünitesi
Bilgi!
Aşağıdaki değerler tüm kontrol üniteleri için
geçerlidir:
Müsaade edilen giriş sıcaklığı:
-
–
Müsaade edilen işletim sıcaklığı:
Müsaade edilen ortam sıcaklığı:
-
–
Elektrik gücü:
-
Koruma derecesi:
–
Elektrik bağlantısı:
–
Elektrik gerilimi:
–
RS-485 arabirimlerinin sayısı:
–
I/O modülü:
Ses düzeyi (dB)
< 59
< 59
< 59
< 59
< 59
Tank
Birincil tank
Bilgi!
Aşağıdaki değerler tüm tipler için geçerlidir:
İzin verilen işletim basıncı:
Bağlantı:
Çap Ø "D" (mm)
Ağırlık (kg) Yükseklik
634
37
634
54
740
65
740
78
740
107
Teknik veriler
90 °C
5 °C – 70 °C
5 °C – 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Hayır
Ağırlık (kg)
52
69
80
93
107
6 bar
R1 "
Yükseklik
"H" (mm)
"h" (mm)
970
115
1270
115
1255
100
1475
100
1975
103
Türk — 371
