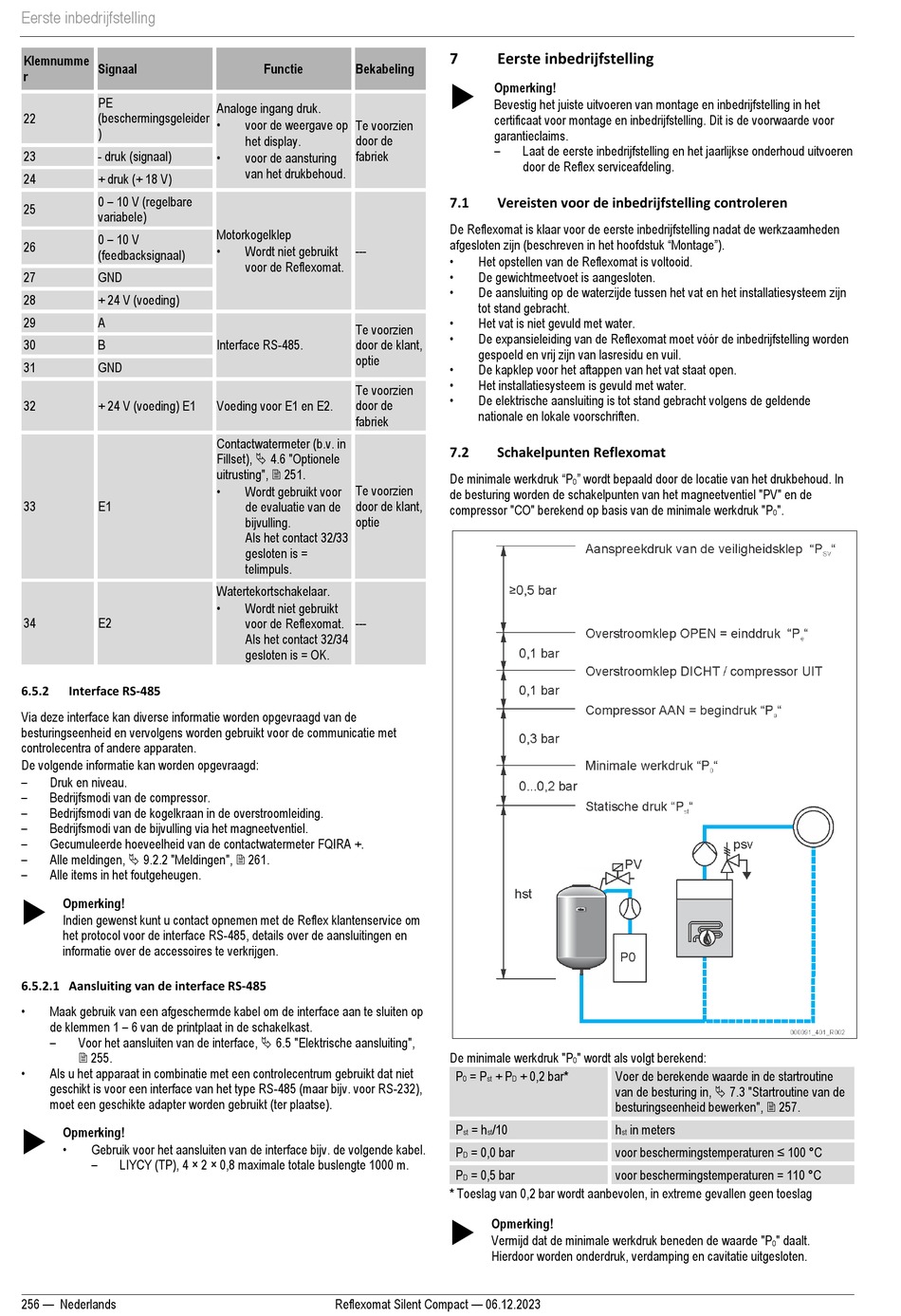

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 256

Eerste inbedrijfstelling
Klemnumme
Signaal
r
PE
22 (beschermingsgeleider
)
23 - druk (signaal)
24 + druk (+ 18 V)
0 – 10 V (regelbare
25
variabele)
0 – 10 V
26
(feedbacksignaal)
27 GND
28 + 24 V (voeding)
29 A
30 B
31 GND
32 + 24 V (voeding) E1
33 E1
34 E2
6.5.2 Interface RS-485
Via deze interface kan diverse informatie worden opgevraagd van de
besturingseenheid en vervolgens worden gebruikt voor de communicatie met
controlecentra of andere apparaten.
De volgende informatie kan worden opgevraagd:
–
Druk en niveau.
–
Bedrijfsmodi van de compressor.
–
Bedrijfsmodi van de kogelkraan in de overstroomleiding.
–
Bedrijfsmodi van de bijvulling via het magneetventiel.
–
Gecumuleerde hoeveelheid van de contactwatermeter FQIRA +.
–
Alle meldingen,  9.2.2 "Meldingen",  261.
–
Alle items in het foutgeheugen.

Opmerking!
Indien gewenst kunt u contact opnemen met de Reflex klantenservice om
het protocol voor de interface RS-485, details over de aansluitingen en
informatie over de accessoires te verkrijgen.
6.5.2.1 Aansluiting van de interface RS-485
•
Maak gebruik van een afgeschermde kabel om de interface aan te sluiten op
de klemmen 1 – 6 van de printplaat in de schakelkast.
–
Voor het aansluiten van de interface,  6.5 "Elektrische aansluiting",
 255.
•
Als u het apparaat in combinatie met een controlecentrum gebruikt dat niet
geschikt is voor een interface van het type RS-485 (maar bijv. voor RS-232),
moet een geschikte adapter worden gebruikt (ter plaatse).

Opmerking!
•
Gebruik voor het aansluiten van de interface bijv. de volgende kabel.
–
LIYCY (TP), 4 × 2 × 0,8 maximale totale buslengte 1000 m.
256 — Nederlands
Functie Bekabeling
Analoge ingang druk.
•
voor de weergave op
Te voorzien
het display. door de
•
fabriek
voor de aansturing
van het drukbehoud.
Motorkogelklep
•
---
Wordt niet gebruikt
voor de Reflexomat.
Te voorzien
Interface RS-485. door de klant,
optie
Te voorzien
Voeding voor E1 en E2. door de
fabriek
Contactwatermeter (b.v. in
Fillset),  4.6 "Optionele
uitrusting",  251.
•
Te voorzien
Wordt gebruikt voor
door de klant,
de evaluatie van de
bijvulling. optie
Als het contact 32/33
gesloten is =
telimpuls.
Watertekortschakelaar.
•
Wordt niet gebruikt
voor de Reflexomat. ---
Als het contact 32/34
gesloten is = OK.
Reflexomat Silent Compact — 06.12.2023
7 Eerste inbedrijfstelling

Opmerking!
Bevestig het juiste uitvoeren van montage en inbedrijfstelling in het
certificaat voor montage en inbedrijfstelling. Dit is de voorwaarde voor
garantieclaims.
–
Laat de eerste inbedrijfstelling en het jaarlijkse onderhoud uitvoeren
door de Reflex serviceafdeling.
7.1 Vereisten voor de inbedrijfstelling controleren
De Reflexomat is klaar voor de eerste inbedrijfstelling nadat de werkzaamheden
afgesloten zijn (beschreven in het hoofdstuk "Montage").
•
Het opstellen van de Reflexomat is voltooid.
•
De gewichtmeetvoet is aangesloten.
•
De aansluiting op de waterzijde tussen het vat en het installatiesysteem zijn
tot stand gebracht.
•
Het vat is niet gevuld met water.
•
De expansieleiding van de Reflexomat moet vóór de inbedrijfstelling worden
gespoeld en vrij zijn van lasresidu en vuil.
•
De kapklep voor het aftappen van het vat staat open.
•
Het installatiesysteem is gevuld met water.
•
De elektrische aansluiting is tot stand gebracht volgens de geldende
nationale en lokale voorschriften.
7.2 Schakelpunten Reflexomat
De minimale werkdruk "P " wordt bepaald door de locatie van het drukbehoud. In
0
de besturing worden de schakelpunten van het magneetventiel "PV" en de
compressor "CO" berekend op basis van de minimale werkdruk "P
De minimale werkdruk "P " wordt als volgt berekend:
0
P = P + P + 0,2 bar* Voer de berekende waarde in de startroutine
0 st D
van de besturing in,  7.3 "Startroutine van de
besturingseenheid bewerken",  257.
P = h /10 h
st st
voor beschermingstemperaturen ≤ 100 °C
P = 0,0 bar
D
P = 0,5 bar voor beschermingstemperaturen = 110 °C
D
* Toeslag van 0,2 bar wordt aanbevolen, in extreme gevallen geen toeslag

Opmerking!
Vermijd dat de minimale werkdruk beneden de waarde "P
Hierdoor worden onderdruk, verdamping en cavitatie uitgesloten.
".
0
in meters
st
" daalt.
0
