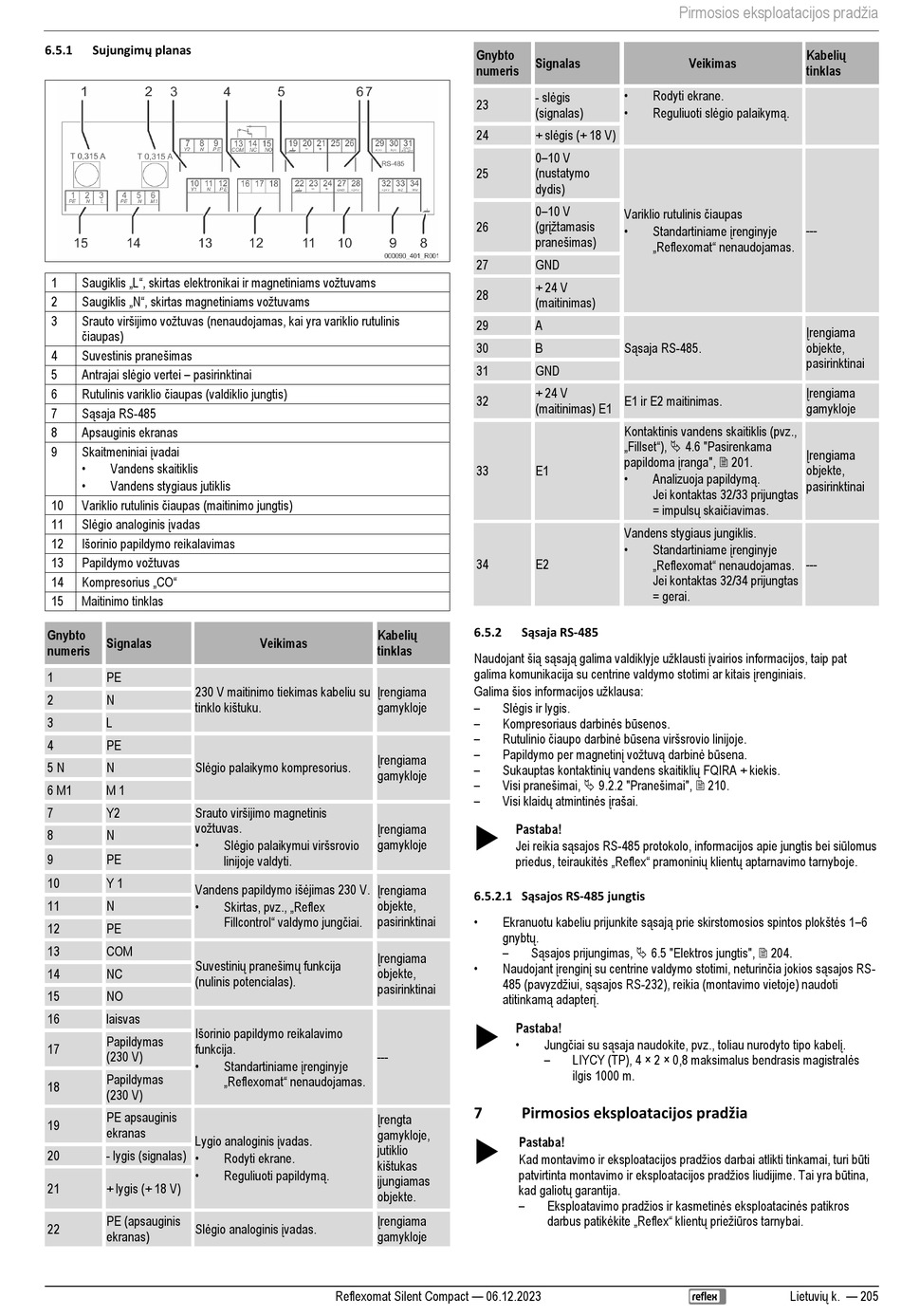

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 205

Sujungimų planas
6.5.1
Saugiklis „L", skirtas elektronikai ir magnetiniams vožtuvams
1
Saugiklis „N", skirtas magnetiniams vožtuvams
2
Srauto viršijimo vožtuvas (nenaudojamas, kai yra variklio rutulinis
3
čiaupas)
Suvestinis pranešimas
4
Antrajai slėgio vertei – pasirinktinai
5
Rutulinis variklio čiaupas (valdiklio jungtis)
6
Sąsaja RS-485
7
8 Apsauginis ekranas
Skaitmeniniai įvadai
9
•
Vandens skaitiklis
•
Vandens stygiaus jutiklis
Variklio rutulinis čiaupas (maitinimo jungtis)
10
Slėgio analoginis įvadas
11
Išorinio papildymo reikalavimas
12
Papildymo vožtuvas
13
Kompresorius „CO"
14
15 Maitinimo tinklas
Gnybto
Signalas
numeris
1 PE
230 V maitinimo tiekimas kabeliu su
2 N
tinklo kištuku.
3 L
4 PE
Slėgio palaikymo kompresorius.
5 N N
6 M1 M 1
Srauto viršijimo magnetinis
7 Y2
vožtuvas.
8 N
•
9 PE
10 Y 1
Vandens papildymo išėjimas 230 V.
•
11 N
12 PE
13 COM
Suvestinių pranešimų funkcija
14 NC
(nulinis potencialas).
15 NO
16 laisvas
Išorinio papildymo reikalavimo
Papildymas
17 funkcija.
(230 V)
•
Papildymas
18
(230 V)
PE apsauginis
19
ekranas
Lygio analoginis įvadas.
•
20 - lygis (signalas)
•
21 + lygis (+ 18 V)
PE (apsauginis
Slėgio analoginis įvadas.
22
ekranas)
Kabelių
Veikimas
tinklas
Įrengiama
gamykloje
Įrengiama
gamykloje
Įrengiama
Slėgio palaikymui viršsrovio
gamykloje
linijoje valdyti.
Įrengiama
Skirtas, pvz., „Reflex
objekte,
Fillcontrol" valdymo jungčiai.
pasirinktinai
Įrengiama
objekte,
pasirinktinai
---
Standartiniame įrenginyje
„Reflexomat" nenaudojamas.
Įrengta
gamykloje,
jutiklio
Rodyti ekrane.
kištukas
Reguliuoti papildymą.
įjungiamas
objekte.
Įrengiama
gamykloje
Reflexomat Silent Compact — 06.12.2023
Gnybto
Signalas
numeris
•
- slėgis
23
•
(signalas)
+ slėgis (+ 18 V)
24
0–10 V
25 (nustatymo
dydis)
Variklio rutulinis čiaupas
0–10 V
(grįžtamasis
26 •
pranešimas)
27 GND
+ 24 V
28
(maitinimas)
29 A
Sąsaja RS-485.
30 B
31 GND
+ 24 V
32 E1 ir E2 maitinimas.
(maitinimas) E1
Kontaktinis vandens skaitiklis (pvz.,
„Fillset"),  4.6 "Pasirenkama
papildoma įranga",  201.
33 E1
•
Vandens stygiaus jungiklis.
•
34 E2
Sąsaja RS-485
6.5.2
Naudojant šią sąsają galima valdiklyje užklausti įvairios informacijos, taip pat
galima komunikacija su centrine valdymo stotimi ar kitais įrenginiais.
Galima šios informacijos užklausa:
– Slėgis ir lygis.
– Kompresoriaus darbinės būsenos.
– Rutulinio čiaupo darbinė būsena viršsrovio linijoje.
– Papildymo per magnetinį vožtuvą darbinė būsena.
– Sukauptas kontaktinių vandens skaitiklių FQIRA + kiekis.
– Visi pranešimai,  9.2.2 "Pranešimai",  210.
– Visi klaidų atmintinės įrašai.

Pastaba!
Jei reikia sąsajos RS-485 protokolo, informacijos apie jungtis bei siūlomus
priedus, teiraukitės „Reflex" pramoninių klientų aptarnavimo tarnyboje.
6.5.2.1 Sąsajos RS-485 jungtis
• Ekranuotu kabeliu prijunkite sąsają prie skirstomosios spintos plokštės 1–6
gnybtų.
– Sąsajos prijungimas,  6.5 "Elektros jungtis",  204.
• Naudojant įrenginį su centrine valdymo stotimi, neturinčia jokios sąsajos RS-
485 (pavyzdžiui, sąsajos RS-232), reikia (montavimo vietoje) naudoti
atitinkamą adapterį.

Pastaba!
• Jungčiai su sąsaja naudokite, pvz., toliau nurodyto tipo kabelį.
– LIYCY (TP), 4 × 2 × 0,8 maksimalus bendrasis magistralės
ilgis 1000 m.
Pirmosios eksploatacijos pradžia
7

Pastaba!
Kad montavimo ir eksploatacijos pradžios darbai atlikti tinkamai, turi būti
patvirtinta montavimo ir eksploatacijos pradžios liudijime. Tai yra būtina,
kad galiotų garantija.
– Eksploatavimo pradžios ir kasmetinės eksploatacinės patikros
darbus patikėkite „Reflex" klientų priežiūros tarnybai.
Pirmosios eksploatacijos pradžia
Kabelių
Veikimas
tinklas
Rodyti ekrane.
Reguliuoti slėgio palaikymą.
Standartiniame įrenginyje
---
„Reflexomat" nenaudojamas.
Įrengiama
objekte,
pasirinktinai
Įrengiama
gamykloje
Įrengiama
objekte,
Analizuoja papildymą.
pasirinktinai
Jei kontaktas 32/33 prijungtas
= impulsų skaičiavimas.
Standartiniame įrenginyje
„Reflexomat" nenaudojamas.
---
Jei kontaktas 32/34 prijungtas
= gerai.
