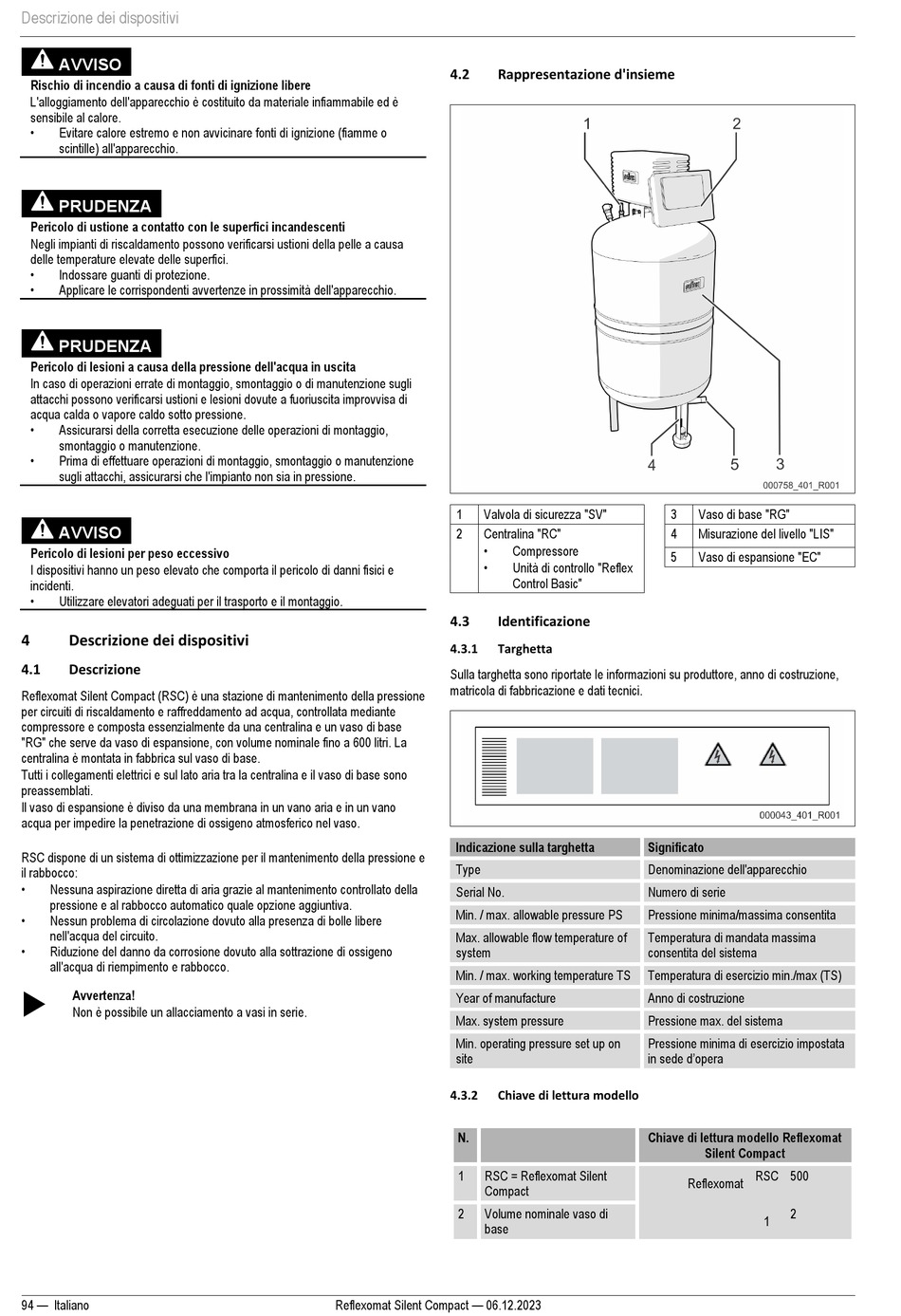

Descrizione dei dispositivi
AVVISO
Rischio di incendio a causa di fonti di ignizione libere
L'alloggiamento dell'apparecchio è costituito da materiale infiammabile ed è
sensibile al calore.
•
Evitare calore estremo e non avvicinare fonti di ignizione (fiamme o
scintille) all'apparecchio.
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
•
Indossare guanti di protezione.
•
Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione sugli
attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita improvvisa di
acqua calda o vapore caldo sotto pressione.
•
Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
•
Prima di effettuare operazioni di montaggio, smontaggio o manutenzione
sugli attacchi, assicurarsi che l'impianto non sia in pressione.
AVVISO
Pericolo di lesioni per peso eccessivo
I dispositivi hanno un peso elevato che comporta il pericolo di danni fisici e
incidenti.
•
Utilizzare elevatori adeguati per il trasporto e il montaggio.
4
Descrizione dei dispositivi
4.1
Descrizione
Reflexomat Silent Compact (RSC) è una stazione di mantenimento della pressione
per circuiti di riscaldamento e raffreddamento ad acqua, controllata mediante
compressore e composta essenzialmente da una centralina e un vaso di base
"RG" che serve da vaso di espansione, con volume nominale fino a 600 litri. La
centralina è montata in fabbrica sul vaso di base.
Tutti i collegamenti elettrici e sul lato aria tra la centralina e il vaso di base sono
preassemblati.
Il vaso di espansione è diviso da una membrana in un vano aria e in un vano
acqua per impedire la penetrazione di ossigeno atmosferico nel vaso.
RSC dispone di un sistema di ottimizzazione per il mantenimento della pressione e
il rabbocco:
•
Nessuna aspirazione diretta di aria grazie al mantenimento controllato della
pressione e al rabbocco automatico quale opzione aggiuntiva.
•
Nessun problema di circolazione dovuto alla presenza di bolle libere
nell'acqua del circuito.
•
Riduzione del danno da corrosione dovuto alla sottrazione di ossigeno
all'acqua di riempimento e rabbocco.
Avvertenza!
Non è possibile un allacciamento a vasi in serie.
94 — Italiano
4.2
Rappresentazione d'insieme
1
Valvola di sicurezza "SV"
2
Centralina "RC"
•
•
4.3
Identificazione
4.3.1
Targhetta
Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione,
matricola di fabbricazione e dati tecnici.
Indicazione sulla targhetta
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Chiave di lettura modello
N.
1
RSC = Reflexomat Silent
Compact
2
Volume nominale vaso di
base
Reflexomat Silent Compact — 06.12.2023
3
4
Compressore
5
Unità di controllo "Reflex
Control Basic"
Significato
Denominazione dell'apparecchio
Numero di serie
Pressione minima/massima consentita
Temperatura di mandata massima
consentita del sistema
Temperatura di esercizio min./max (TS)
Anno di costruzione
Pressione max. del sistema
Pressione minima di esercizio impostata
in sede d'opera
Chiave di lettura modello Reflexomat
Vaso di base "RG"
Misurazione del livello "LIS"
Vaso di espansione "EC"
Silent Compact
RSC 500
Reflexomat
2
