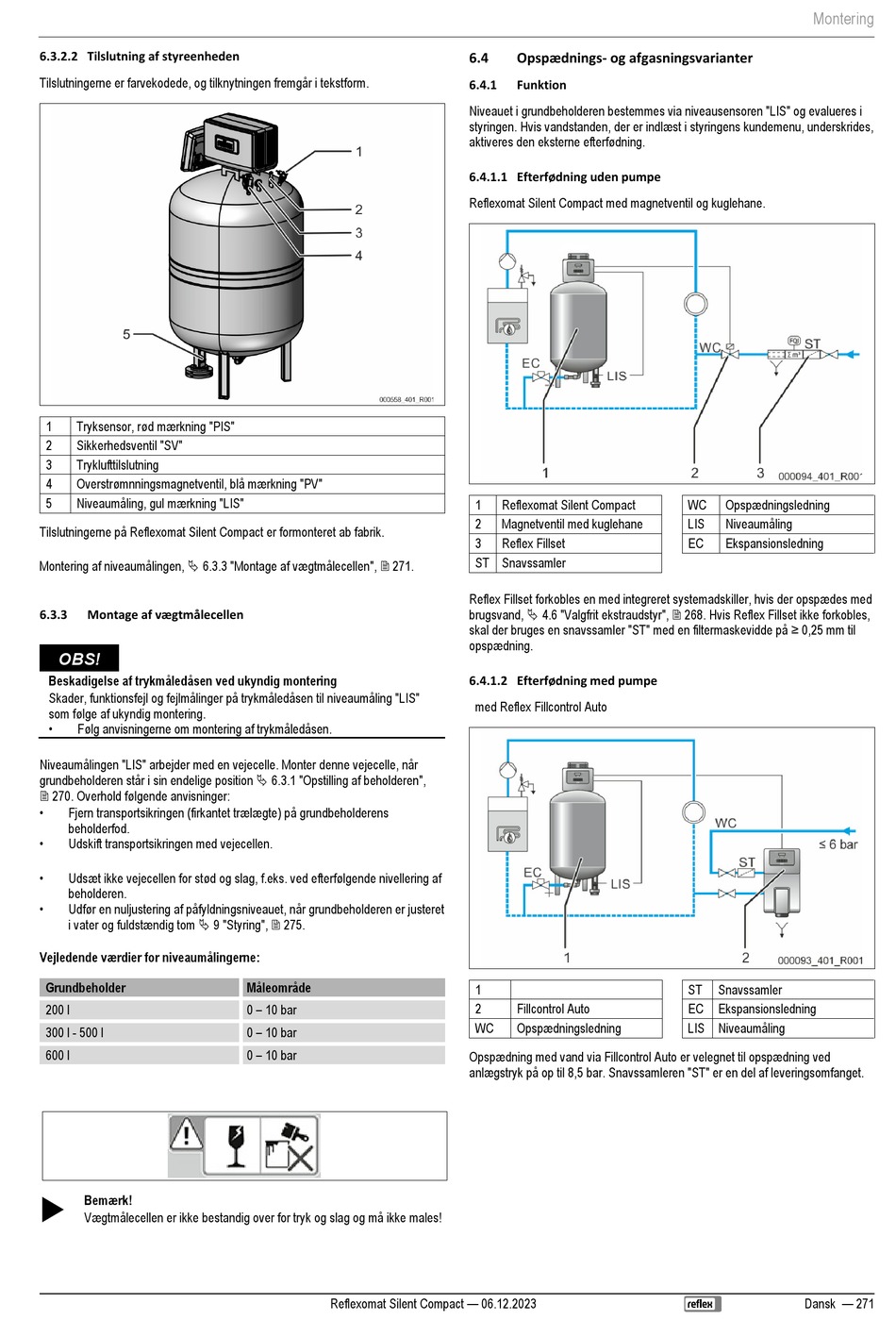

6.3.2.2 Tilslutning af styreenheden
Tilslutningerne er farvekodede, og tilknytningen fremgår i tekstform.
1
Tryksensor, rød mærkning "PIS"
2
Sikkerhedsventil "SV"
3
Tryklufttilslutning
4
Overstrømnningsmagnetventil, blå mærkning "PV"
5
Niveaumåling, gul mærkning "LIS"
Tilslutningerne på Reflexomat Silent Compact er formonteret ab fabrik.
Montering af niveaumålingen, 6.3.3 "Montage af vægtmålecellen", 271.
6.3.3
Montage af vægtmålecellen
OBS!
Beskadigelse af trykmåledåsen ved ukyndig montering
Skader, funktionsfejl og fejlmålinger på trykmåledåsen til niveaumåling "LIS"
som følge af ukyndig montering.
•
Følg anvisningerne om montering af trykmåledåsen.
Niveaumålingen "LIS" arbejder med en vejecelle. Monter denne vejecelle, når
grundbeholderen står i sin endelige position 6.3.1 "Opstilling af beholderen",
270. Overhold følgende anvisninger:
•
Fjern transportsikringen (firkantet trælægte) på grundbeholderens
beholderfod.
•
Udskift transportsikringen med vejecellen.
•
Udsæt ikke vejecellen for stød og slag, f.eks. ved efterfølgende nivellering af
beholderen.
•
Udfør en nuljustering af påfyldningsniveauet, når grundbeholderen er justeret
i vater og fuldstændig tom 9 "Styring", 275.
Vejledende værdier for niveaumålingerne:
Grundbeholder
200 l
300 l - 500 l
600 l
Bemærk!
Vægtmålecellen er ikke bestandig over for tryk og slag og må ikke males!
Måleområde
0 – 10 bar
0 – 10 bar
0 – 10 bar
Reflexomat Silent Compact — 06.12.2023
6.4
Opspædnings- og afgasningsvarianter
6.4.1
Funktion
Niveauet i grundbeholderen bestemmes via niveausensoren "LIS" og evalueres i
styringen. Hvis vandstanden, der er indlæst i styringens kundemenu, underskrides,
aktiveres den eksterne efterfødning.
6.4.1.1 Efterfødning uden pumpe
Reflexomat Silent Compact med magnetventil og kuglehane.
1
Reflexomat Silent Compact
2
Magnetventil med kuglehane
3
Reflex Fillset
ST Snavssamler
Reflex Fillset forkobles en med integreret systemadskiller, hvis der opspædes med
brugsvand, 4.6 "Valgfrit ekstraudstyr", 268. Hvis Reflex Fillset ikke forkobles,
skal der bruges en snavssamler "ST" med en filtermaskevidde på ≥ 0,25 mm til
opspædning.
6.4.1.2 Efterfødning med pumpe
med Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Opspædningsledning
Opspædning med vand via Fillcontrol Auto er velegnet til opspædning ved
anlægstryk på op til 8,5 bar. Snavssamleren "ST" er en del af leveringsomfanget.
Montering
WC
Opspædningsledning
LIS
Niveaumåling
EC
Ekspansionsledning
ST
Snavssamler
EC
Ekspansionsledning
LIS Niveaumåling
Dansk — 271
