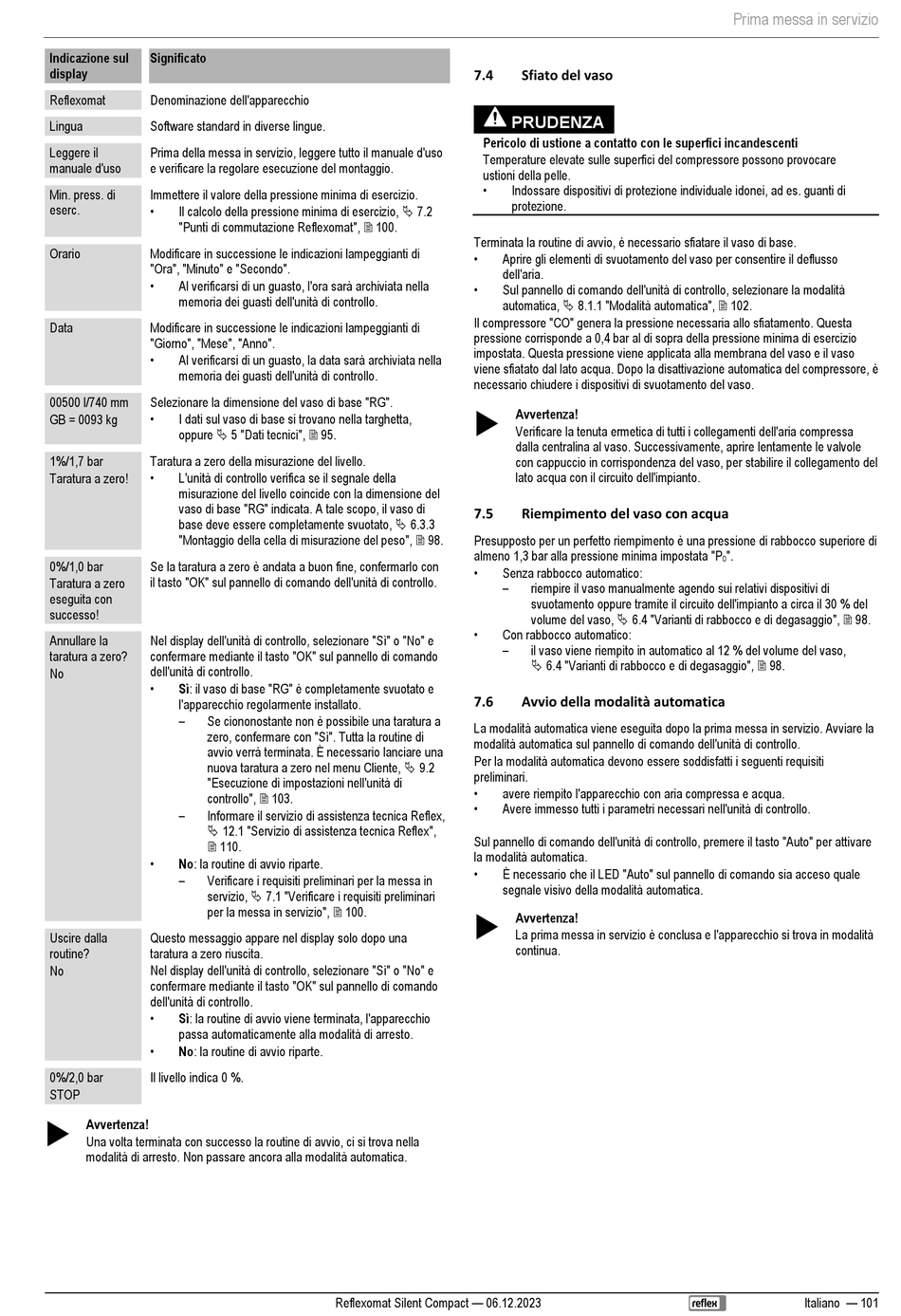

Indicazione sul Significato
display
Reflexomat Denominazione dell'apparecchio
Lingua Software standard in diverse lingue.
Leggere il Prima della messa in servizio, leggere tutto il manuale d'uso
manuale d'uso e verificare la regolare esecuzione del montaggio.
Min. press. di Immettere il valore della pressione minima di esercizio.
•
Il calcolo della pressione minima di esercizio,  7.2
eserc.
"Punti di commutazione Reflexomat",  100.
Orario Modificare in successione le indicazioni lampeggianti di
"Ora", "Minuto" e "Secondo".
•
Al verificarsi di un guasto, l'ora sarà archiviata nella
memoria dei guasti dell'unità di controllo.
Data Modificare in successione le indicazioni lampeggianti di
"Giorno", "Mese", "Anno".
•
Al verificarsi di un guasto, la data sarà archiviata nella
memoria dei guasti dell'unità di controllo.
00500 l/740 mm Selezionare la dimensione del vaso di base "RG".
•
GB = 0093 kg I dati sul vaso di base si trovano nella targhetta,
oppure  5 "Dati tecnici",  95.
1%/1,7 bar Taratura a zero della misurazione del livello.
•
L'unità di controllo verifica se il segnale della
Taratura a zero!
misurazione del livello coincide con la dimensione del
vaso di base "RG" indicata. A tale scopo, il vaso di
base deve essere completamente svuotato,  6.3.3
"Montaggio della cella di misurazione del peso",  98.
0%/1,0 bar Se la taratura a zero è andata a buon fine, confermarlo con
il tasto "OK" sul pannello di comando dell'unità di controllo.
Taratura a zero
eseguita con
successo!
Annullare la Nel display dell'unità di controllo, selezionare "Sì" o "No" e
taratura a zero? confermare mediante il tasto "OK" sul pannello di comando
dell'unità di controllo.
No
•
Sì: il vaso di base "RG" è completamente svuotato e
l'apparecchio regolarmente installato.
–
Se ciononostante non è possibile una taratura a
zero, confermare con "Sì". Tutta la routine di
avvio verrà terminata. È necessario lanciare una
nuova taratura a zero nel menu Cliente,  9.2
"Esecuzione di impostazioni nell'unità di
controllo",  103.
–
Informare il servizio di assistenza tecnica Reflex,
 12.1 "Servizio di assistenza tecnica Reflex",
 110.
•
No: la routine di avvio riparte.
–
Verificare i requisiti preliminari per la messa in
servizio,  7.1 "Verificare i requisiti preliminari
per la messa in servizio",  100.
Uscire dalla Questo messaggio appare nel display solo dopo una
routine? taratura a zero riuscita.
No Nel display dell'unità di controllo, selezionare "Sì" o "No" e
confermare mediante il tasto "OK" sul pannello di comando
dell'unità di controllo.
•
Sì: la routine di avvio viene terminata, l'apparecchio
passa automaticamente alla modalità di arresto.
•
No: la routine di avvio riparte.
0%/2,0 bar Il livello indica 0 %.
STOP

Avvertenza!
Una volta terminata con successo la routine di avvio, ci si trova nella
modalità di arresto. Non passare ancora alla modalità automatica.
7.4
Pericolo di ustione a contatto con le superfici incandescenti
Temperature elevate sulle superfici del compressore possono provocare
ustioni della pelle.
•
Terminata la routine di avvio, è necessario sfiatare il vaso di base.
•
Aprire gli elementi di svuotamento del vaso per consentire il deflusso
dell'aria.
•
Sul pannello di comando dell'unità di controllo, selezionare la modalità
automatica,  8.1.1 "Modalità automatica",  102.
Il compressore "CO" genera la pressione necessaria allo sfiatamento. Questa
pressione corrisponde a 0,4 bar al di sopra della pressione minima di esercizio
impostata. Questa pressione viene applicata alla membrana del vaso e il vaso
viene sfiatato dal lato acqua. Dopo la disattivazione automatica del compressore, è
necessario chiudere i dispositivi di svuotamento del vaso.

7.5
Presupposto per un perfetto riempimento è una pressione di rabbocco superiore di
almeno 1,3 bar alla pressione minima impostata "P
•
Senza rabbocco automatico:
–
•
Con rabbocco automatico:
–
7.6
La modalità automatica viene eseguita dopo la prima messa in servizio. Avviare la
modalità automatica sul pannello di comando dell'unità di controllo.
Per la modalità automatica devono essere soddisfatti i seguenti requisiti
preliminari.
•
avere riempito l'apparecchio con aria compressa e acqua.
•
Avere immesso tutti i parametri necessari nell'unità di controllo.
Sul pannello di comando dell'unità di controllo, premere il tasto "Auto" per attivare
la modalità automatica.
•
È necessario che il LED "Auto" sul pannello di comando sia acceso quale
segnale visivo della modalità automatica.

Reflexomat Silent Compact — 06.12.2023
Sfiato del vaso
PRUDENZA
Indossare dispositivi di protezione individuale idonei, ad es. guanti di
protezione.
Avvertenza!
Verificare la tenuta ermetica di tutti i collegamenti dell'aria compressa
dalla centralina al vaso. Successivamente, aprire lentamente le valvole
con cappuccio in corrispondenza del vaso, per stabilire il collegamento del
lato acqua con il circuito dell'impianto.
Riempimento del vaso con acqua
riempire il vaso manualmente agendo sui relativi dispositivi di
svuotamento oppure tramite il circuito dell'impianto a circa il 30 % del
volume del vaso,  6.4 "Varianti di rabbocco e di degasaggio",  98.
il vaso viene riempito in automatico al 12 % del volume del vaso,
 6.4 "Varianti di rabbocco e di degasaggio",  98.
Avvio della modalità automatica
Avvertenza!
La prima messa in servizio è conclusa e l'apparecchio si trova in modalità
continua.
Prima messa in servizio
".
0
