Műszaki adatok

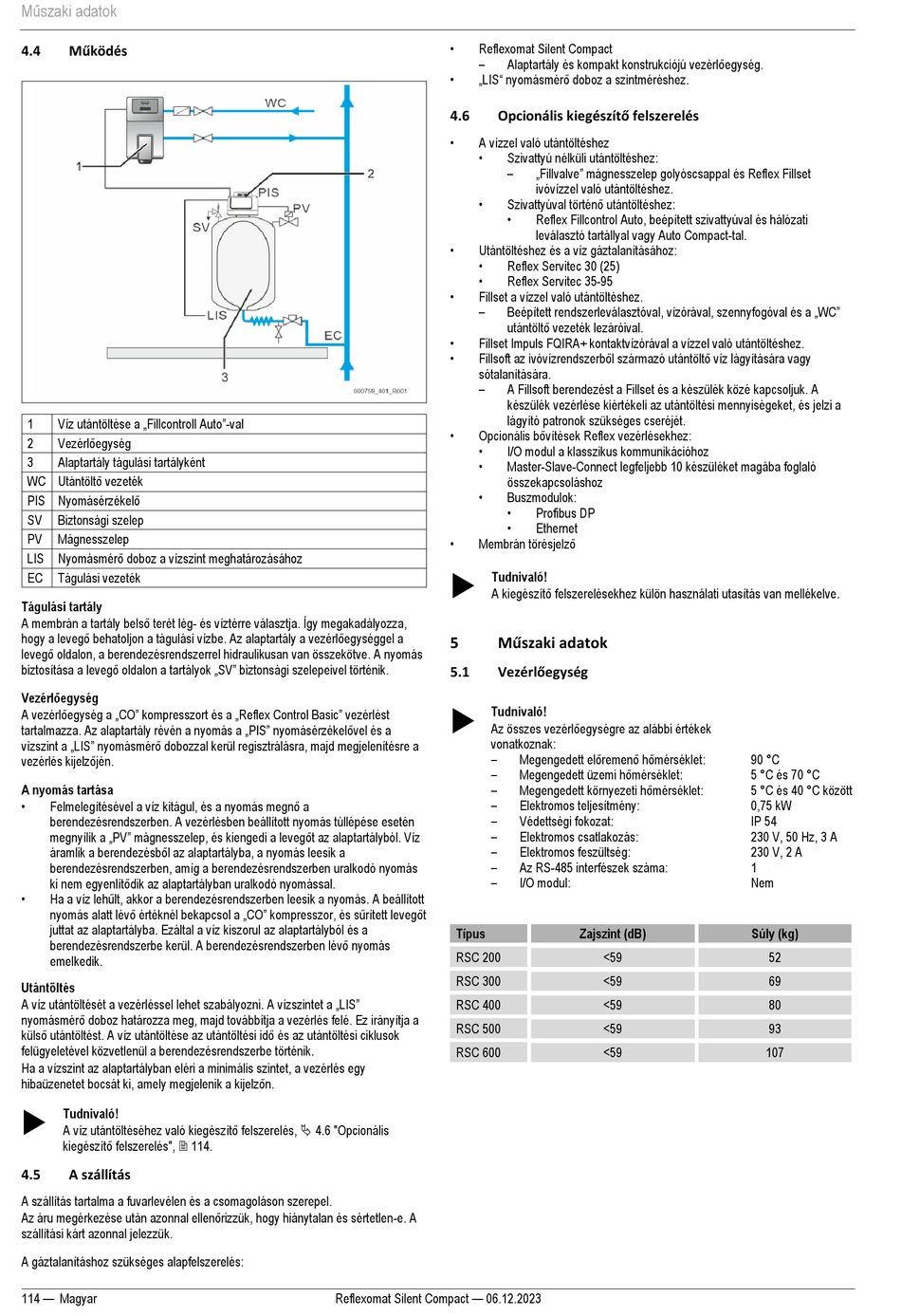

Működés
4.4
Víz utántöltése a „Fillcontroll Auto"-val
1
Vezérlőegység
2
3
Alaptartály tágulási tartályként
WC Utántöltő vezeték
PIS Nyomásérzékelő
SV
Biztonsági szelep
PV
Mágnesszelep
LIS Nyomásmérő doboz a vízszint meghatározásához
EC
Tágulási vezeték
Tágulási tartály
A membrán a tartály belső terét lég- és víztérre választja. Így megakadályozza,
hogy a levegő behatoljon a tágulási vízbe. Az alaptartály a vezérlőegységgel a
levegő oldalon, a berendezésrendszerrel hidraulikusan van összekötve. A nyomás
biztosítása a levegő oldalon a tartályok „SV" biztonsági szelepeivel történik.
Vezérlőegység
A vezérlőegység a „CO" kompresszort és a „Reflex Control Basic" vezérlést
tartalmazza. Az alaptartály révén a nyomás a „PIS" nyomásérzékelővel és a
vízszint a „LIS" nyomásmérő dobozzal kerül regisztrálásra, majd megjelenítésre a
vezérlés kijelzőjén.
A nyomás tartása
•
Felmelegítésével a víz kitágul, és a nyomás megnő a
berendezésrendszerben. A vezérlésben beállított nyomás túllépése esetén
megnyílik a „PV" mágnesszelep, és kiengedi a levegőt az alaptartályból. Víz
áramlik a berendezésből az alaptartályba, a nyomás leesik a
berendezésrendszerben, amíg a berendezésrendszerben uralkodó nyomás
ki nem egyenlítődik az alaptartályban uralkodó nyomással.
•
Ha a víz lehűlt, akkor a berendezésrendszerben leesik a nyomás. A beállított
nyomás alatt lévő értéknél bekapcsol a „CO" kompresszor, és sűrített levegőt
juttat az alaptartályba. Ezáltal a víz kiszorul az alaptartályból és a
berendezésrendszerbe kerül. A berendezésrendszerben lévő nyomás
emelkedik.
Utántöltés
A víz utántöltését a vezérléssel lehet szabályozni. A vízszintet a „LIS"
nyomásmérő doboz határozza meg, majd továbbítja a vezérlés felé. Ez irányítja a
külső utántöltést. A víz utántöltése az utántöltési idő és az utántöltési ciklusok
felügyeletével közvetlenül a berendezésrendszerbe történik.
Ha a vízszint az alaptartályban eléri a minimális szintet, a vezérlés egy
hibaüzenetet bocsát ki, amely megjelenik a kijelzőn.
Tudnivaló!
A víz utántöltéséhez való kiegészítő felszerelés, 4.6 "Opcionális
kiegészítő felszerelés", 114.
4.5
A szállítás
A szállítás tartalma a fuvarlevélen és a csomagoláson szerepel.
Az áru megérkezése után azonnal ellenőrizzük, hogy hiánytalan és sértetlen-e. A
szállítási kárt azonnal jelezzük.
A gáztalanításhoz szükséges alapfelszerelés:
114 — Magyar
•
Reflexomat Silent Compact
–
•
„LIS" nyomásmérő doboz a szintméréshez.
Opcionális kiegészítő felszerelés
4.6
•
A vízzel való utántöltéshez
•
•
•
Utántöltéshez és a víz gáztalanításához:
•
•
•
Fillset a vízzel való utántöltéshez.
–
•
Fillset Impuls FQIRA+ kontaktvízórával a vízzel való utántöltéshez.
•
Fillsoft az ivóvízrendszerből származó utántöltő víz lágyítására vagy
sótalanítására.
–
•
Opcionális bővítések Reflex vezérlésekhez:
•
•
•
•
Membrán törésjelző
Tudnivaló!
A kiegészítő felszerelésekhez külön használati utasítás van mellékelve.
Műszaki adatok
5
Vezérlőegység
5.1
Tudnivaló!
Az összes vezérlőegységre az alábbi értékek
vonatkoznak:
–
–
–
–
–
–
–
–
–
Típus
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Alaptartály és kompakt konstrukciójú vezérlőegység.
Szivattyú nélküli utántöltéshez:
–
„Fillvalve" mágnesszelep golyóscsappal és Reflex Fillset
ivóvízzel való utántöltéshez.
Szivattyúval történő utántöltéshez:
•
Reflex Fillcontrol Auto, beépített szivattyúval és hálózati
leválasztó tartállyal vagy Auto Compact-tal.
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Beépített rendszerleválasztóval, vízórával, szennyfogóval és a „WC"
utántöltő vezeték lezáróival.
A Fillsoft berendezést a Fillset és a készülék közé kapcsoljuk. A
készülék vezérlése kiértékeli az utántöltési mennyiségeket, és jelzi a
lágyító patronok szükséges cseréjét.
I/O modul a klasszikus kommunikációhoz
Master-Slave-Connect legfeljebb 10 készüléket magába foglaló
összekapcsoláshoz
Buszmodulok:
•
Profibus DP
•
Ethernet
Megengedett előremenő hőmérséklet:
Megengedett üzemi hőmérséklet:
Megengedett környezeti hőmérséklet:
Elektromos teljesítmény:
Védettségi fokozat:
Elektromos csatlakozás:
Elektromos feszültség:
Az RS-485 interfészek száma:
I/O modul:
Zajszint (dB)
<59
<59
<59
<59
<59
90 °C
5 °C és 70 °C
5 °C és 40 °C között
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V, 2 A
1
Nem
Súly (kg)
52
69
80
93
107
