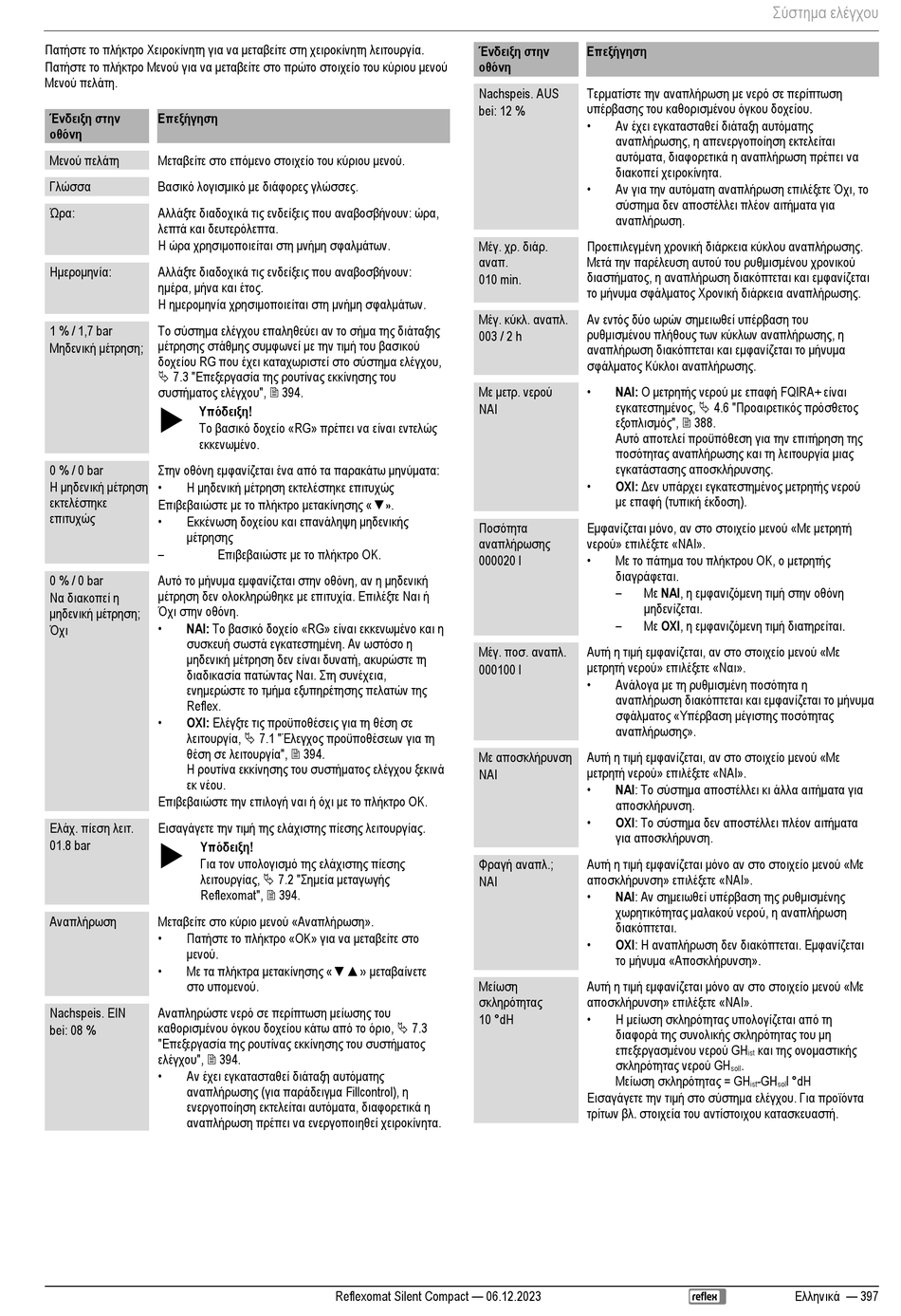

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 397

Πατήστε το πλήκτρο Χειροκίνητη για να μεταβείτε στη χειροκίνητη λειτουργία.
Πατήστε το πλήκτρο Μενού για να μεταβείτε στο πρώτο στοιχείο του κύριου μενού
Μενού πελάτη.
Ένδειξη στην Επεξήγηση
οθόνη
Μενού πελάτη Μεταβείτε στο επόμενο στοιχείο του κύριου μενού.
Γλώσσα Βασικό λογισμικό με διάφορες γλώσσες.
Ώρα: Αλλάξτε διαδοχικά τις ενδείξεις που αναβοσβήνουν: ώρα,
λεπτά και δευτερόλεπτα.
Η ώρα χρησιμοποιείται στη μνήμη σφαλμάτων.
Ημερομηνία: Αλλάξτε διαδοχικά τις ενδείξεις που αναβοσβήνουν:
ημέρα, μήνα και έτος.
Η ημερομηνία χρησιμοποιείται στη μνήμη σφαλμάτων.
Το σύστημα ελέγχου επαληθεύει αν το σήμα της διάταξης
1 % / 1,7 bar
μέτρησης στάθμης συμφωνεί με την τιμή του βασικού
Μηδενική μέτρηση;
δοχείου RG που έχει καταχωριστεί στο σύστημα ελέγχου,
 7.3 "Επεξεργασία της ρουτίνας εκκίνησης του
συστήματος ελέγχου",  394.
Υπόδειξη!

Το βασικό δοχείο «RG» πρέπει να είναι εντελώς
εκκενωμένο.
Στην οθόνη εμφανίζεται ένα από τα παρακάτω μηνύματα:
0 % / 0 bar
Η μηδενική μέτρηση • Η μηδενική μέτρηση εκτελέστηκε επιτυχώς
εκτελέστηκε
Επιβεβαιώστε με το πλήκτρο μετακίνησης «▼».
επιτυχώς
• Εκκένωση δοχείου και επανάληψη μηδενικής
μέτρησης
–
Αυτό το μήνυμα εμφανίζεται στην οθόνη, αν η μηδενική
0 % / 0 bar
μέτρηση δεν ολοκληρώθηκε με επιτυχία. Επιλέξτε Ναι ή
Να διακοπεί η
Όχι στην οθόνη.
μηδενική μέτρηση;
• ΝΑΙ: Το βασικό δοχείο «RG» είναι εκκενωμένο και η
Όχι
συσκευή σωστά εγκατεστημένη. Αν ωστόσο η
μηδενική μέτρηση δεν είναι δυνατή, ακυρώστε τη
διαδικασία πατώντας Ναι. Στη συνέχεια,
ενημερώστε το τμήμα εξυπηρέτησης πελατών της
Reflex.
ΟΧΙ: Ελέγξτε τις προϋποθέσεις για τη θέση σε
•
λειτουργία,  7.1 "Έλεγχος προϋποθέσεων για τη
θέση σε λειτουργία",  394.
Η ρουτίνα εκκίνησης του συστήματος ελέγχου ξεκινά
εκ νέου.
Επιβεβαιώστε την επιλογή ναι ή όχι με το πλήκτρο ΟΚ.
Eλάχ. πίεση λειτ. Εισαγάγετε την τιμή της ελάχιστης πίεσης λειτουργίας.
Υπόδειξη!

01.8 bar
Για τον υπολογισμό της ελάχιστης πίεσης
λειτουργίας,  7.2 "Σημεία μεταγωγής
Reflexomat",  394.
Αναπλήρωση Μεταβείτε στο κύριο μενού «Αναπλήρωση».
• Πατήστε το πλήκτρο «OK» για να μεταβείτε στο
μενού.
• Με τα πλήκτρα μετακίνησης «▼▲» μεταβαίνετε
στο υπομενού.
Αναπληρώστε νερό σε περίπτωση μείωσης του
Nachspeis. EIN
καθορισμένου όγκου δοχείου κάτω από το όριο,  7.3
bei: 08 %
"Επεξεργασία της ρουτίνας εκκίνησης του συστήματος
ελέγχου",  394.
• Αν έχει εγκατασταθεί διάταξη αυτόματης
αναπλήρωσης (για παράδειγμα Fillcontrol), η
ενεργοποίηση εκτελείται αυτόματα, διαφορετικά η
αναπλήρωση πρέπει να ενεργοποιηθεί χειροκίνητα.
Επιβεβαιώστε με το πλήκτρο OK.
Reflexomat Silent Compact — 06.12.2023
Ένδειξη στην Επεξήγηση
οθόνη
Τερματίστε την αναπλήρωση με νερό σε περίπτωση
Nachspeis. AUS
υπέρβασης του καθορισμένου όγκου δοχείου.
bei: 12 %
• Αν έχει εγκατασταθεί διάταξη αυτόματης
αναπλήρωσης, η απενεργοποίηση εκτελείται
αυτόματα, διαφορετικά η αναπλήρωση πρέπει να
διακοπεί χειροκίνητα.
• Αν για την αυτόματη αναπλήρωση επιλέξετε Όχι, το
σύστημα δεν αποστέλλει πλέον αιτήματα για
αναπλήρωση.
Μέγ. χρ. διάρ. Προεπιλεγμένη χρονική διάρκεια κύκλου αναπλήρωσης.
αναπ. Μετά την παρέλευση αυτού του ρυθμισμένου χρονικού
διαστήματος, η αναπλήρωση διακόπτεται και εμφανίζεται
010 min.
το μήνυμα σφάλματος Χρονική διάρκεια αναπλήρωσης.
Μέγ. κύκλ. αναπλ. Αν εντός δύο ωρών σημειωθεί υπέρβαση του
ρυθμισμένου πλήθους των κύκλων αναπλήρωσης, η
003 / 2 h
αναπλήρωση διακόπτεται και εμφανίζεται το μήνυμα
σφάλματος Κύκλοι αναπλήρωσης.
ΝΑΙ: Ο μετρητής νερού με επαφή FQIRA+ είναι
Με μετρ. νερού •
εγκατεστημένος,  4.6 "Προαιρετικός πρόσθετος
ΝΑΙ
εξοπλισμός",  388.
Αυτό αποτελεί προϋπόθεση για την επιτήρηση της
ποσότητας αναπλήρωσης και τη λειτουργία μιας
εγκατάστασης αποσκλήρυνσης.
• ΟΧΙ: Δεν υπάρχει εγκατεστημένος μετρητής νερού
με επαφή (τυπική έκδοση).
Ποσότητα Εμφανίζεται μόνο, αν στο στοιχείο μενού «Με μετρητή
αναπλήρωσης νερού» επιλέξετε «ΝAI».
• Με το πάτημα του πλήκτρου ΟΚ, ο μετρητής
000020 l
διαγράφεται.
Με ΝΑΙ, η εμφανιζόμενη τιμή στην οθόνη
–
μηδενίζεται.
– Με ΟΧΙ, η εμφανιζόμενη τιμή διατηρείται.
Μέγ. ποσ. αναπλ. Αυτή η τιμή εμφανίζεται, αν στο στοιχείο μενού «Με
μετρητή νερού» επιλέξετε «Ναι».
000100 l
• Ανάλογα με τη ρυθμισμένη ποσότητα η
αναπλήρωση διακόπτεται και εμφανίζεται το μήνυμα
σφάλματος «Υπέρβαση μέγιστης ποσότητας
αναπλήρωσης».
Με αποσκλήρυνση Αυτή η τιμή εμφανίζεται, αν στο στοιχείο μενού «Με
μετρητή νερού» επιλέξετε «ΝΑΙ».
ΝΑΙ
• ΝΑΙ: Το σύστημα αποστέλλει κι άλλα αιτήματα για
αποσκλήρυνση.
• ΟΧΙ: Το σύστημα δεν αποστέλλει πλέον αιτήματα
για αποσκλήρυνση.
Φραγή αναπλ.; Αυτή η τιμή εμφανίζεται μόνο αν στο στοιχείο μενού «Με
αποσκλήρυνση» επιλέξετε «ΝΑΙ».
ΝΑΙ
ΝΑΙ: Αν σημειωθεί υπέρβαση της ρυθμισμένης
•
χωρητικότητας μαλακού νερού, η αναπλήρωση
διακόπτεται.
• ΟΧΙ: Η αναπλήρωση δεν διακόπτεται. Εμφανίζεται
το μήνυμα «Αποσκλήρυνση».
Μείωση Αυτή η τιμή εμφανίζεται μόνο αν στο στοιχείο μενού «Με
σκληρότητας αποσκλήρυνση» επιλέξετε «ΝΑΙ».
• Η μείωση σκληρότητας υπολογίζεται από τη
10 °dH
διαφορά της συνολικής σκληρότητας του μη
επεξεργασμένου νερού GH
σκληρότητας νερού GH
Μείωση σκληρότητας = GH
Εισαγάγετε την τιμή στο σύστημα ελέγχου. Για προϊόντα
τρίτων βλ. στοιχεία του αντίστοιχου κατασκευαστή.
Σύστημα ελέγχου
και της ονομαστικής
ist
.
soll
-GH l °dH
ist sol
Ελληνικά — 397
