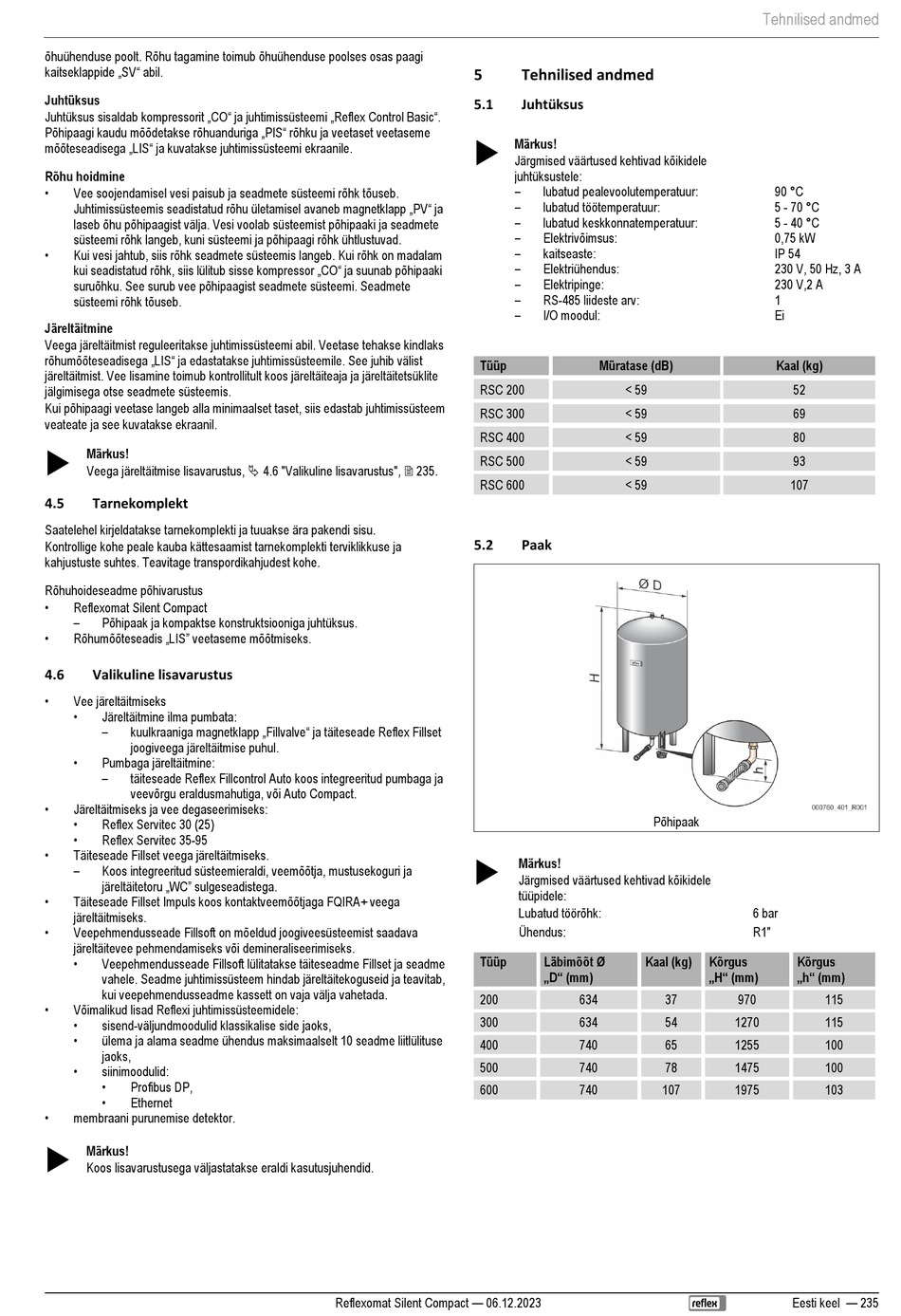

õhuühenduse poolt. Rõhu tagamine toimub õhuühenduse poolses osas paagi
kaitseklappide „SV" abil.
Juhtüksus
Juhtüksus sisaldab kompressorit „CO" ja juhtimissüsteemi „Reflex Control Basic".
Põhipaagi kaudu mõõdetakse rõhuanduriga „PIS" rõhku ja veetaset veetaseme
mõõteseadisega „LIS" ja kuvatakse juhtimissüsteemi ekraanile.
Rõhu hoidmine
•
Vee soojendamisel vesi paisub ja seadmete süsteemi rõhk tõuseb.
Juhtimissüsteemis seadistatud rõhu ületamisel avaneb magnetklapp „PV" ja
laseb õhu põhipaagist välja. Vesi voolab süsteemist põhipaaki ja seadmete
süsteemi rõhk langeb, kuni süsteemi ja põhipaagi rõhk ühtlustuvad.
•
Kui vesi jahtub, siis rõhk seadmete süsteemis langeb. Kui rõhk on madalam
kui seadistatud rõhk, siis lülitub sisse kompressor „CO" ja suunab põhipaaki
suruõhku. See surub vee põhipaagist seadmete süsteemi. Seadmete
süsteemi rõhk tõuseb.
Järeltäitmine
Veega järeltäitmist reguleeritakse juhtimissüsteemi abil. Veetase tehakse kindlaks
rõhumõõteseadisega „LIS" ja edastatakse juhtimissüsteemile. See juhib välist
järeltäitmist. Vee lisamine toimub kontrollitult koos järeltäiteaja ja järeltäitetsüklite
jälgimisega otse seadmete süsteemis.
Kui põhipaagi veetase langeb alla minimaalset taset, siis edastab juhtimissüsteem
veateate ja see kuvatakse ekraanil.
Märkus!
Veega järeltäitmise lisavarustus, 4.6 "Valikuline lisavarustus", 235.
4.5
Tarnekomplekt
Saatelehel kirjeldatakse tarnekomplekti ja tuuakse ära pakendi sisu.
Kontrollige kohe peale kauba kättesaamist tarnekomplekti terviklikkuse ja
kahjustuste suhtes. Teavitage transpordikahjudest kohe.
Rõhuhoideseadme põhivarustus
•
Reflexomat Silent Compact
–
Põhipaak ja kompaktse konstruktsiooniga juhtüksus.
•
Rõhumõõteseadis „LIS" veetaseme mõõtmiseks.
4.6
Valikuline lisavarustus
•
Vee järeltäitmiseks
•
Järeltäitmine ilma pumbata:
–
kuulkraaniga magnetklapp „Fillvalve" ja täiteseade Reflex Fillset
joogiveega järeltäitmise puhul.
•
Pumbaga järeltäitmine:
–
täiteseade Reflex Fillcontrol Auto koos integreeritud pumbaga ja
veevõrgu eraldusmahutiga, või Auto Compact.
•
Järeltäitmiseks ja vee degaseerimiseks:
•
Reflex Servitec 30 (25)
•
Reflex Servitec 35-95
•
Täiteseade Fillset veega järeltäitmiseks.
–
Koos integreeritud süsteemieraldi, veemõõtja, mustusekoguri ja
järeltäitetoru „WC" sulgeseadistega.
•
Täiteseade Fillset Impuls koos kontaktveemõõtjaga FQIRA+ veega
järeltäitmiseks.
•
Veepehmendusseade Fillsoft on mõeldud joogiveesüsteemist saadava
järeltäitevee pehmendamiseks või demineraliseerimiseks.
•
Veepehmendusseade Fillsoft lülitatakse täiteseadme Fillset ja seadme
vahele. Seadme juhtimissüsteem hindab järeltäitekoguseid ja teavitab,
kui veepehmendusseadme kassett on vaja välja vahetada.
•
Võimalikud lisad Reflexi juhtimissüsteemidele:
•
sisend-väljundmoodulid klassikalise side jaoks,
•
ülema ja alama seadme ühendus maksimaalselt 10 seadme liitlülituse
jaoks,
•
siinimoodulid:
•
Profibus DP,
•
Ethernet
•
membraani purunemise detektor.
Märkus!
Koos lisavarustusega väljastatakse eraldi kasutusjuhendid.
5
5.1
Tüüp
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
5.2
Tüüp
200
300
400
500
600
Reflexomat Silent Compact — 06.12.2023
Tehnilised andmed
Juhtüksus
Märkus!
Järgmised väärtused kehtivad kõikidele
juhtüksustele:
–
lubatud pealevoolutemperatuur:
–
lubatud töötemperatuur:
–
lubatud keskkonnatemperatuur:
–
Elektrivõimsus:
–
kaitseaste:
–
Elektriühendus:
–
Elektripinge:
–
RS-485 liideste arv:
–
I/O moodul:
Müratase (dB)
< 59
< 59
< 59
< 59
< 59
Paak
Põhipaak
Märkus!
Järgmised väärtused kehtivad kõikidele
tüüpidele:
Lubatud töörõhk:
Ühendus:
Läbimõõt Ø
Kaal (kg)
„D" (mm)
634
37
634
54
740
65
740
78
740
107
Tehnilised andmed
90 °C
5 - 70 °C
5 - 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Ei
Kaal (kg)
52
69
80
93
107
6 bar
R1"
Kõrgus
Kõrgus
„H" (mm)
„h" (mm)
970
115
1270
115
1255
100
1475
100
1975
103
Eesti keel — 235
