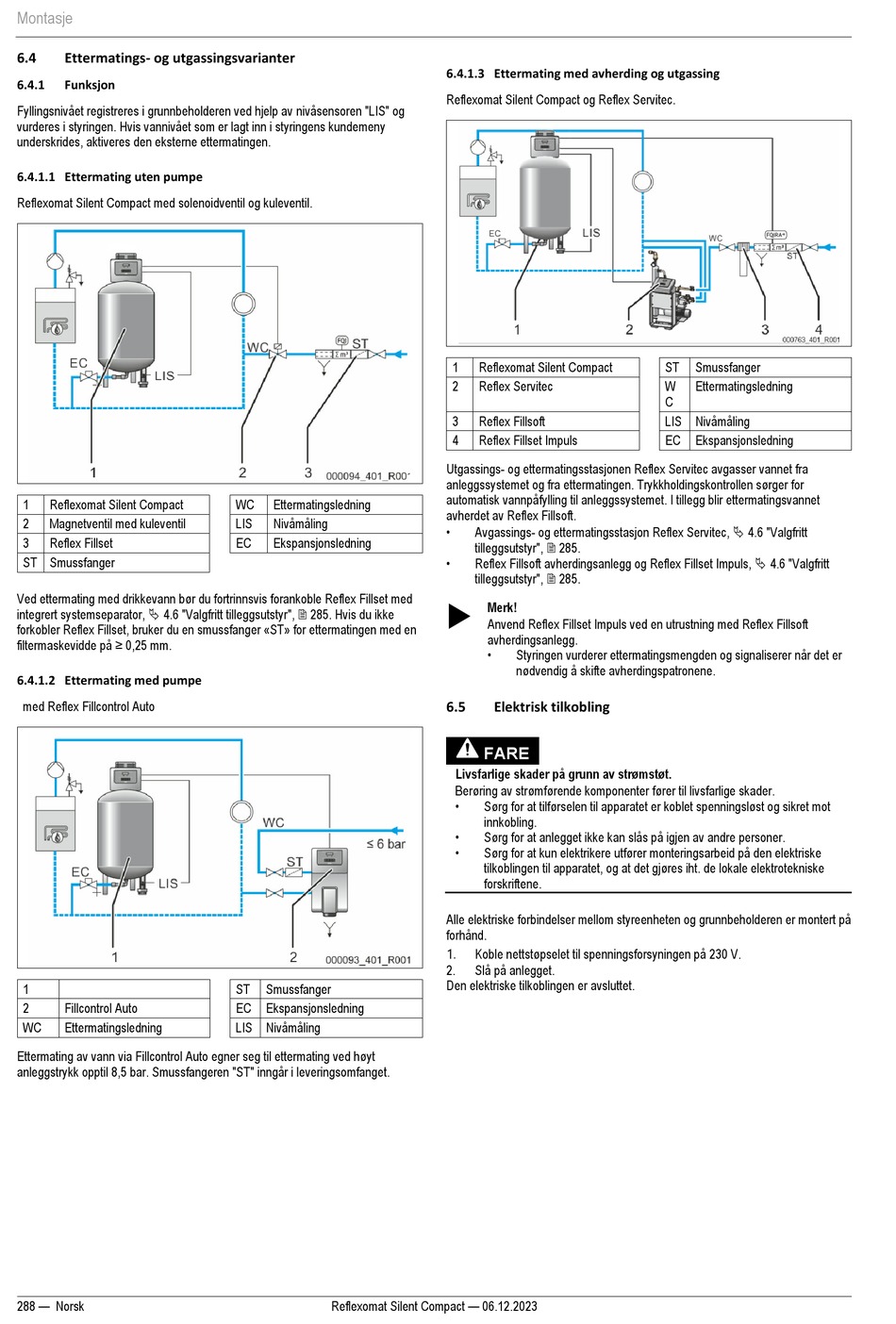

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 288

Montasje
6.4 Ettermatings- og utgassingsvarianter
6.4.1 Funksjon
Fyllingsnivået registreres i grunnbeholderen ved hjelp av nivåsensoren "LIS" og
vurderes i styringen. Hvis vannivået som er lagt inn i styringens kundemeny
underskrides, aktiveres den eksterne ettermatingen.
6.4.1.1 Ettermating uten pumpe
Reflexomat Silent Compact med solenoidventil og kuleventil.
1 Reflexomat Silent Compact
2 Magnetventil med kuleventil
3 Reflex Fillset
ST Smussfanger
Ved ettermating med drikkevann bør du fortrinnsvis forankoble Reflex Fillset med
integrert systemseparator,  4.6 "Valgfritt tilleggsutstyr",  285. Hvis du ikke
forkobler Reflex Fillset, bruker du en smussfanger «ST» for ettermatingen med en
filtermaskevidde på ≥ 0,25 mm.
6.4.1.2 Ettermating med pumpe
med Reflex Fillcontrol Auto
1
2 Fillcontrol Auto
WC Ettermatingsledning
Ettermating av vann via Fillcontrol Auto egner seg til ettermating ved høyt
anleggstrykk opptil 8,5 bar. Smussfangeren "ST" inngår i leveringsomfanget.
288 — Norsk
WC Ettermatingsledning
LIS Nivåmåling
EC Ekspansjonsledning
ST Smussfanger
EC Ekspansjonsledning
LIS Nivåmåling
Reflexomat Silent Compact — 06.12.2023
6.4.1.3 Ettermating med avherding og utgassing
Reflexomat Silent Compact og Reflex Servitec.
1 Reflexomat Silent Compact
2 Reflex Servitec
3 Reflex Fillsoft
4 Reflex Fillset Impuls
Utgassings- og ettermatingsstasjonen Reflex Servitec avgasser vannet fra
anleggssystemet og fra ettermatingen. Trykkholdingskontrollen sørger for
automatisk vannpåfylling til anleggssystemet. I tillegg blir ettermatingsvannet
avherdet av Reflex Fillsoft.
•
Avgassings- og ettermatingsstasjon Reflex Servitec,  4.6 "Valgfritt
tilleggsutstyr",  285.
•
Reflex Fillsoft avherdingsanlegg og Reflex Fillset Impuls,  4.6 "Valgfritt
tilleggsutstyr",  285.

Merk!
Anvend Reflex Fillset Impuls ved en utrustning med Reflex Fillsoft
avherdingsanlegg.
•
Styringen vurderer ettermatingsmengden og signaliserer når det er
nødvendig å skifte avherdingspatronene.
6.5 Elektrisk tilkobling
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
•
Sørg for at tilførselen til apparatet er koblet spenningsløst og sikret mot
innkobling.
•
Sørg for at anlegget ikke kan slås på igjen av andre personer.
•
Sørg for at kun elektrikere utfører monteringsarbeid på den elektriske
tilkoblingen til apparatet, og at det gjøres iht. de lokale elektrotekniske
forskriftene.
Alle elektriske forbindelser mellom styreenheten og grunnbeholderen er montert på
forhånd.
Koble nettstøpselet til spenningsforsyningen på 230 V.
1.
2. Slå på anlegget.
Den elektriske tilkoblingen er avsluttet.
ST Smussfanger
W Ettermatingsledning
C
LIS Nivåmåling
EC Ekspansjonsledning
