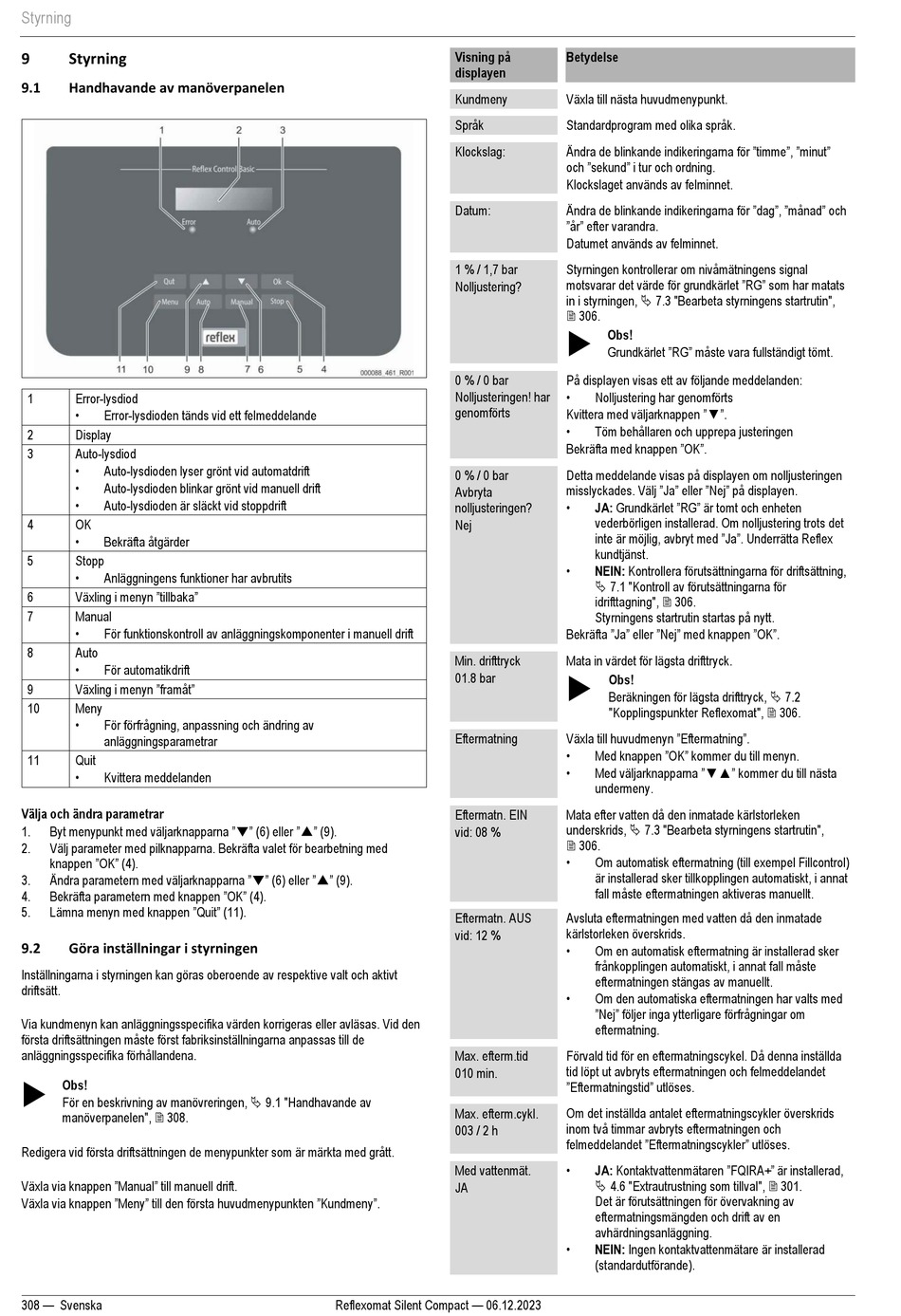

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 308

Styrning
9 Styrning
9.1 Handhavande av manöverpanelen
1 Error-lysdiod
•
Error-lysdioden tänds vid ett felmeddelande
2 Display
3 Auto-lysdiod
•
Auto-lysdioden lyser grönt vid automatdrift
•
Auto-lysdioden blinkar grönt vid manuell drift
•
Auto-lysdioden är släckt vid stoppdrift
4 OK
•
Bekräfta åtgärder
5 Stopp
•
Anläggningens funktioner har avbrutits
Växling i menyn "tillbaka"
6
7 Manual
•
För funktionskontroll av anläggningskomponenter i manuell drift
8 Auto
•
För automatikdrift
Växling i menyn "framåt"
9
10 Meny
•
För förfrågning, anpassning och ändring av
anläggningsparametrar
11 Quit
•
Kvittera meddelanden
Välja och ändra parametrar
Byt menypunkt med väljarknapparna "▼" (6) eller "▲" (9).
1.
2. Välj parameter med pilknapparna. Bekräfta valet för bearbetning med
knappen "OK" (4).
Ändra parametern med väljarknapparna "▼" (6) eller "▲" (9).
3.
Bekräfta parametern med knappen "OK" (4).
4.
Lämna menyn med knappen "Quit" (11).
5.
9.2 Göra inställningar i styrningen
Inställningarna i styrningen kan göras oberoende av respektive valt och aktivt
driftsätt.
Via kundmenyn kan anläggningsspecifika värden korrigeras eller avläsas. Vid den
första driftsättningen måste först fabriksinställningarna anpassas till de
anläggningsspecifika förhållandena.

Obs!
För en beskrivning av manövreringen,  9.1 "Handhavande av
manöverpanelen",  308.
Redigera vid första driftsättningen de menypunkter som är märkta med grått.
Växla via knappen "Manual" till manuell drift.
Växla via knappen "Meny" till den första huvudmenypunkten "Kundmeny".
308 — Svenska
Visning på
displayen
Kundmeny
Språk
Klockslag:
Datum:
1 % / 1,7 bar
Nolljustering?
0 % / 0 bar
Nolljusteringen! har
genomförts
0 % / 0 bar
Avbryta
nolljusteringen?
Nej
Min. drifttryck
01.8 bar
Eftermatning
Eftermatn. EIN
vid: 08 %
Eftermatn. AUS
vid: 12 %
Max. efterm.tid
010 min.
Max. efterm.cykl.
003 / 2 h
Med vattenmät.
JA
Reflexomat Silent Compact — 06.12.2023
Betydelse
Växla till nästa huvudmenypunkt.
Standardprogram med olika språk.
Ändra de blinkande indikeringarna för "timme", "minut"
och "sekund" i tur och ordning.
Klockslaget används av felminnet.
Ändra de blinkande indikeringarna för "dag", "månad" och
"år" efter varandra.
Datumet används av felminnet.
Styrningen kontrollerar om nivåmätningens signal
motsvarar det värde för grundkärlet "RG" som har matats
in i styrningen,  7.3 "Bearbeta styrningens startrutin",
 306.

Obs!
Grundkärlet "RG" måste vara fullständigt tömt.
På displayen visas ett av följande meddelanden:
•
Nolljustering har genomförts
Kvittera med väljarknappen "▼".
•
Töm behållaren och upprepa justeringen
Bekräfta med knappen "OK".
Detta meddelande visas på displayen om nolljusteringen
misslyckades. Välj "Ja" eller "Nej" på displayen.
• JA: Grundkärlet "RG" är tomt och enheten
vederbörligen installerad. Om nolljustering trots det
inte är möjlig, avbryt med "Ja". Underrätta Reflex
kundtjänst.
•
NEIN: Kontrollera förutsättningarna för driftsättning,
 7.1 "Kontroll av förutsättningarna för
idrifttagning",  306.
Styrningens startrutin startas på nytt.
Bekräfta "Ja" eller "Nej" med knappen "OK".
Mata in värdet för lägsta drifttryck.

Obs!
Beräkningen för lägsta drifttryck,  7.2
"Kopplingspunkter Reflexomat",  306.
Växla till huvudmenyn "Eftermatning".
• Med knappen "OK" kommer du till menyn.
• Med väljarknapparna "▼▲" kommer du till nästa
undermeny.
Mata efter vatten då den inmatade kärlstorleken
underskrids,  7.3 "Bearbeta styrningens startrutin",
 306.
•
Om automatisk eftermatning (till exempel Fillcontrol)
är installerad sker tillkopplingen automatiskt, i annat
fall måste eftermatningen aktiveras manuellt.
Avsluta eftermatningen med vatten då den inmatade
kärlstorleken överskrids.
•
Om en automatisk eftermatning är installerad sker
frånkopplingen automatiskt, i annat fall måste
eftermatningen stängas av manuellt.
•
Om den automatiska eftermatningen har valts med
"Nej" följer inga ytterligare förfrågningar om
eftermatning.
Förvald tid för en eftermatningscykel. Då denna inställda
tid löpt ut avbryts eftermatningen och felmeddelandet
"Eftermatningstid" utlöses.
Om det inställda antalet eftermatningscykler överskrids
inom två timmar avbryts eftermatningen och
felmeddelandet "Eftermatningscykler" utlöses.
• JA: Kontaktvattenmätaren "FQIRA+" är installerad,
 4.6 "Extrautrustning som tillval",  301.
Det är förutsättningen för övervakning av
eftermatningsmängden och drift av en
avhärdningsanläggning.
•
NEIN: Ingen kontaktvattenmätare är installerad
(standardutförande).
