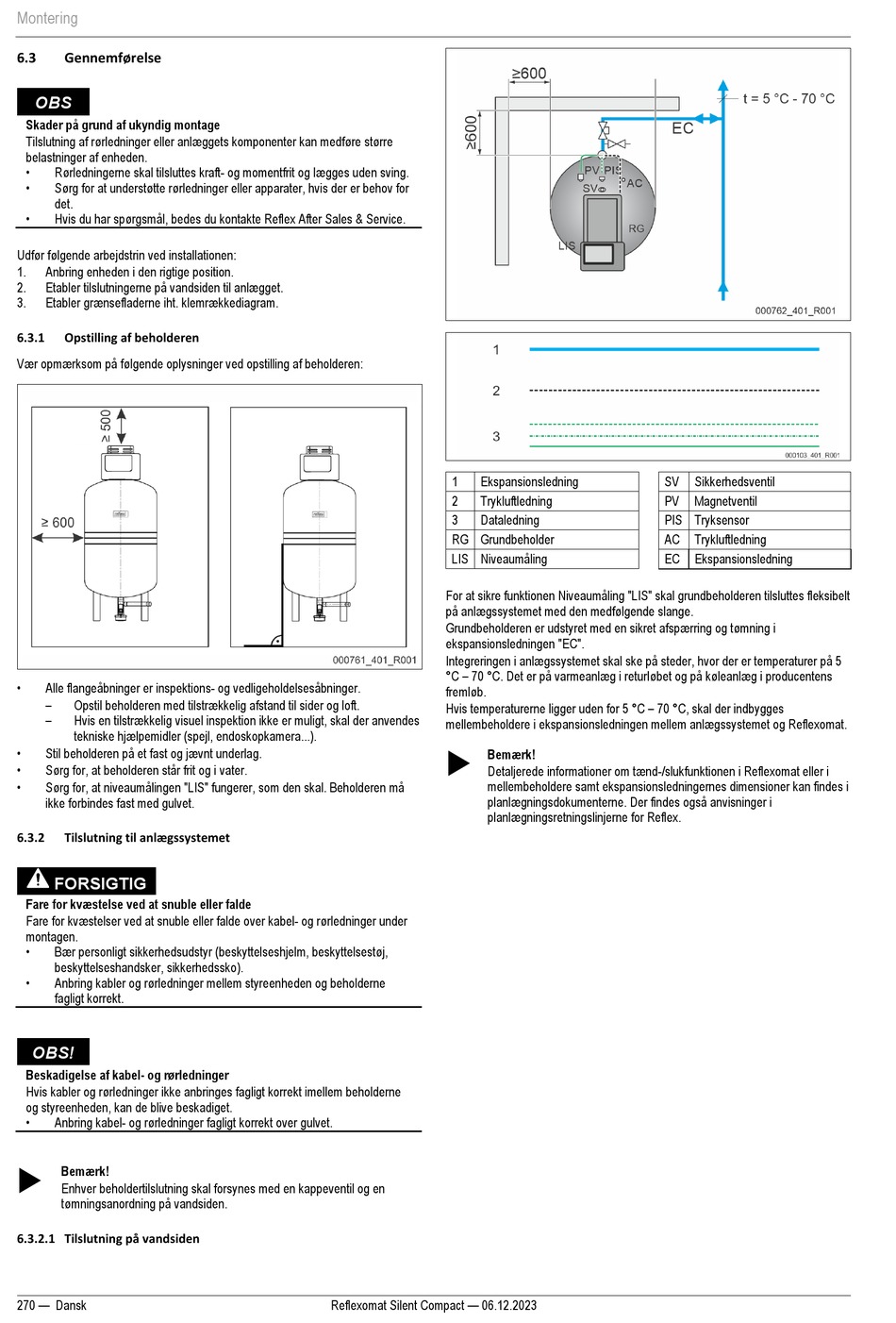

Montering
6.3
Gennemførelse
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Rørledningerne skal tilsluttes kraft- og momentfrit og lægges uden sving.
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov for
det.
•
Hvis du har spørgsmål, bedes du kontakte Reflex After Sales & Service.
Udfør følgende arbejdstrin ved installationen:
1.
Anbring enheden i den rigtige position.
2.
Etabler tilslutningerne på vandsiden til anlægget.
3.
Etabler grænsefladerne iht. klemrækkediagram.
6.3.1
Opstilling af beholderen
Vær opmærksom på følgende oplysninger ved opstilling af beholderen:
•
Alle flangeåbninger er inspektions- og vedligeholdelsesåbninger.
–
Opstil beholderen med tilstrækkelig afstand til sider og loft.
–
Hvis en tilstrækkelig visuel inspektion ikke er muligt, skal der anvendes
tekniske hjælpemidler (spejl, endoskopkamera...).
•
Stil beholderen på et fast og jævnt underlag.
•
Sørg for, at beholderen står frit og i vater.
•
Sørg for, at niveaumålingen "LIS" fungerer, som den skal. Beholderen må
ikke forbindes fast med gulvet.
6.3.2
Tilslutning til anlægssystemet
FORSIGTIG
Fare for kvæstelse ved at snuble eller falde
Fare for kvæstelser ved at snuble eller falde over kabel- og rørledninger under
montagen.
•
Bær personligt sikkerhedsudstyr (beskyttelseshjelm, beskyttelsestøj,
beskyttelseshandsker, sikkerhedssko).
•
Anbring kabler og rørledninger mellem styreenheden og beholderne
fagligt korrekt.
OBS!
Beskadigelse af kabel- og rørledninger
Hvis kabler og rørledninger ikke anbringes fagligt korrekt imellem beholderne
og styreenheden, kan de blive beskadiget.
•
Anbring kabel- og rørledninger fagligt korrekt over gulvet.
Bemærk!
Enhver beholdertilslutning skal forsynes med en kappeventil og en
tømningsanordning på vandsiden.
6.3.2.1 Tilslutning på vandsiden
270 — Dansk
1
Ekspansionsledning
2
Trykluftledning
3
Dataledning
RG Grundbeholder
LIS Niveaumåling
For at sikre funktionen Niveaumåling "LIS" skal grundbeholderen tilsluttes fleksibelt
på anlægssystemet med den medfølgende slange.
Grundbeholderen er udstyret med en sikret afspærring og tømning i
ekspansionsledningen "EC".
Integreringen i anlægssystemet skal ske på steder, hvor der er temperaturer på 5
°C – 70 °C. Det er på varmeanlæg i returløbet og på køleanlæg i producentens
fremløb.
Hvis temperaturerne ligger uden for 5 °C – 70 °C, skal der indbygges
mellembeholdere i ekspansionsledningen mellem anlægssystemet og Reflexomat.
Bemærk!
Detaljerede informationer om tænd-/slukfunktionen i Reflexomat eller i
mellembeholdere samt ekspansionsledningernes dimensioner kan findes i
planlægningsdokumenterne. Der findes også anvisninger i
planlægningsretningslinjerne for Reflex.
Reflexomat Silent Compact — 06.12.2023
SV
Sikkerhedsventil
PV
Magnetventil
PIS Tryksensor
AC
Trykluftledning
EC
Ekspansionsledning
