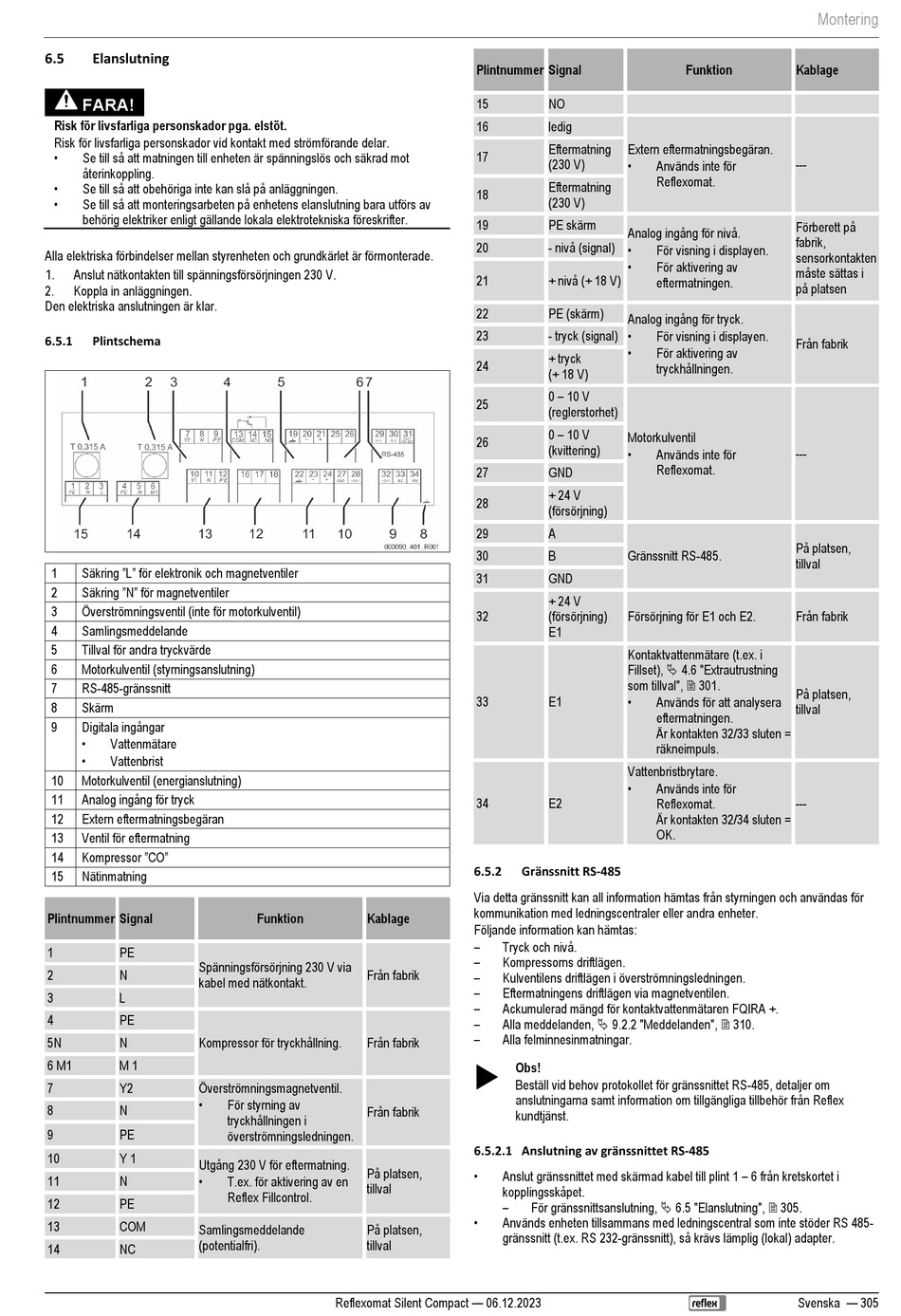

6.5
Elanslutning
FARA!
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
•
Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
•
Se till så att obehöriga inte kan slå på anläggningen.
•
Se till så att monteringsarbeten på enhetens elanslutning bara utförs av
behörig elektriker enligt gällande lokala elektrotekniska föreskrifter.
Alla elektriska förbindelser mellan styrenheten och grundkärlet är förmonterade.
1.
Anslut nätkontakten till spänningsförsörjningen 230 V.
2.
Koppla in anläggningen.
Den elektriska anslutningen är klar.
6.5.1
Plintschema
Säkring "L" för elektronik och magnetventiler
1
Säkring "N" för magnetventiler
2
3
Överströmningsventil (inte för motorkulventil)
4
Samlingsmeddelande
5
Tillval för andra tryckvärde
6
Motorkulventil (styrningsanslutning)
7
RS-485-gränssnitt
8
Skärm
9
Digitala ingångar
•
Vattenmätare
•
Vattenbrist
10
Motorkulventil (energianslutning)
11
Analog ingång för tryck
12
Extern eftermatningsbegäran
13
Ventil för eftermatning
Kompressor "CO"
14
15
Nätinmatning
Plintnummer Signal
1
PE
Spänningsförsörjning 230 V via
2
N
kabel med nätkontakt.
3
L
4
PE
5N
N
Kompressor för tryckhållning.
6 M1
M 1
7
Y2
Överströmningsmagnetventil.
•
8
N
9
PE
10
Y 1
Utgång 230 V för eftermatning.
•
11
N
12
PE
13
COM
Samlingsmeddelande
(potentialfri).
14
NC
Funktion
Kablage
Från fabrik
Från fabrik
För styrning av
Från fabrik
tryckhållningen i
överströmningsledningen.
På platsen,
T.ex. för aktivering av en
tillval
Reflex Fillcontrol.
På platsen,
tillval
Reflexomat Silent Compact — 06.12.2023
Plintnummer Signal
15
NO
16
ledig
Eftermatning
Extern eftermatningsbegäran.
17
•
(230 V)
Eftermatning
18
(230 V)
19
PE skärm
Analog ingång för nivå.
•
20
- nivå (signal)
•
21
+ nivå (+ 18 V)
22
PE (skärm)
Analog ingång för tryck.
•
23
- tryck (signal)
•
+ tryck
24
(+ 18 V)
0 – 10 V
25
(reglerstorhet)
0 – 10 V
Motorkulventil
26
(kvittering)
•
27
GND
+ 24 V
28
(försörjning)
29
A
30
B
Gränssnitt RS-485.
31
GND
+ 24 V
32
(försörjning)
Försörjning för E1 och E2.
E1
Kontaktvattenmätare (t.ex. i
Fillset), 4.6 "Extrautrustning
som tillval", 301.
•
33
E1
Vattenbristbrytare.
•
34
E2
6.5.2
Gränssnitt RS-485
Via detta gränssnitt kan all information hämtas från styrningen och användas för
kommunikation med ledningscentraler eller andra enheter.
Följande information kan hämtas:
–
Tryck och nivå.
–
Kompressorns driftlägen.
–
Kulventilens driftlägen i överströmningsledningen.
–
Eftermatningens driftlägen via magnetventilen.
–
Ackumulerad mängd för kontaktvattenmätaren FQIRA +.
–
Alla meddelanden, 9.2.2 "Meddelanden", 310.
–
Alla felminnesinmatningar.
Obs!
Beställ vid behov protokollet för gränssnittet RS-485, detaljer om
anslutningarna samt information om tillgängliga tillbehör från Reflex
kundtjänst.
6.5.2.1 Anslutning av gränssnittet RS-485
•
Anslut gränssnittet med skärmad kabel till plint 1 – 6 från kretskortet i
kopplingsskåpet.
–
För gränssnittsanslutning, 6.5 "Elanslutning", 305.
•
Används enheten tillsammans med ledningscentral som inte stöder RS 485-
gränssnitt (t.ex. RS 232-gränssnitt), så krävs lämplig (lokal) adapter.
Montering
Funktion
Kablage
---
Används inte för
Reflexomat.
Förberett på
fabrik,
För visning i displayen.
sensorkontakten
För aktivering av
måste sättas i
eftermatningen.
på platsen
För visning i displayen.
Från fabrik
För aktivering av
tryckhållningen.
Används inte för
---
Reflexomat.
På platsen,
tillval
Från fabrik
På platsen,
Används för att analysera
tillval
eftermatningen.
Är kontakten 32/33 sluten =
räkneimpuls.
Används inte för
---
Reflexomat.
Är kontakten 32/34 sluten =
OK.
Svenska — 305
