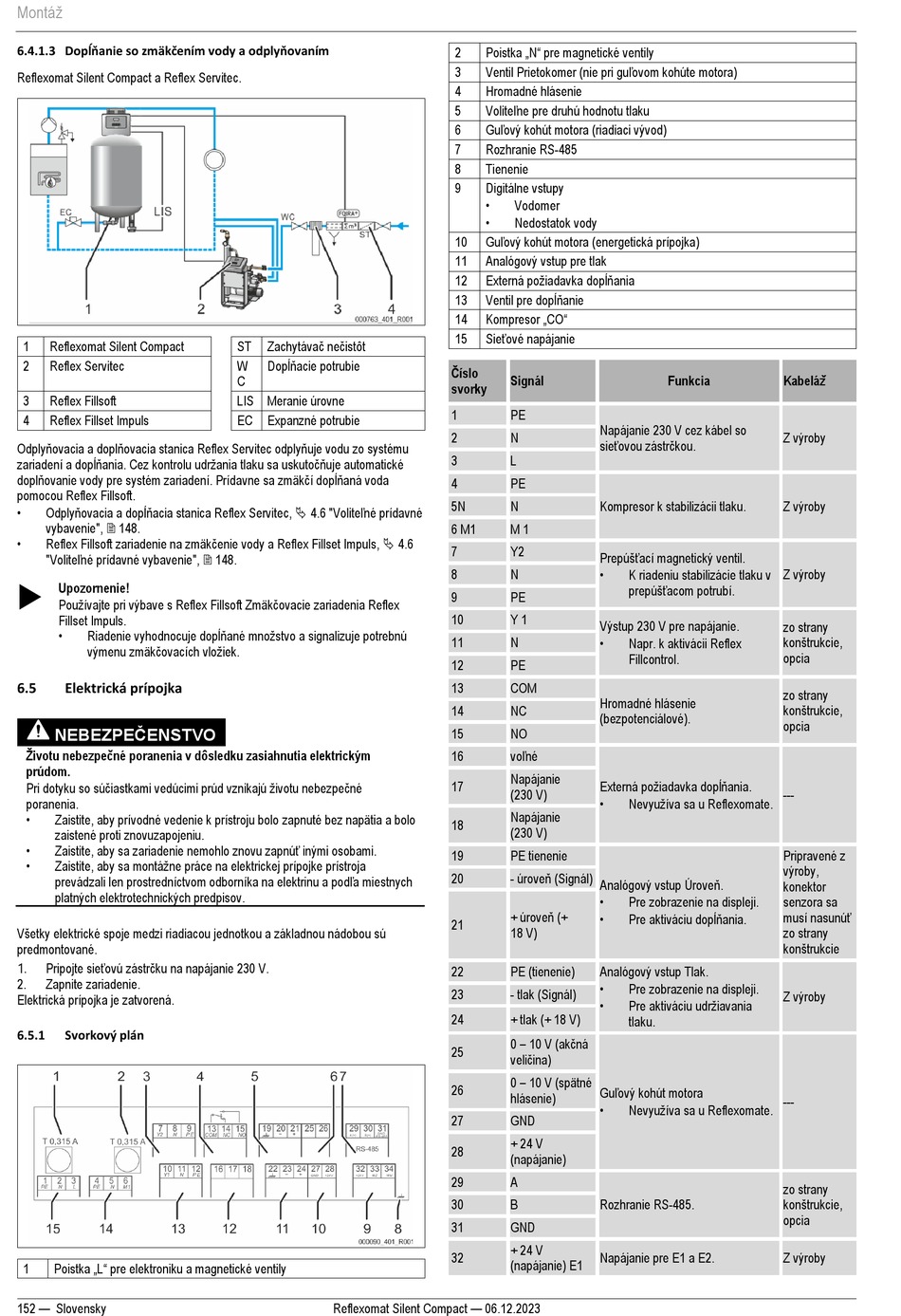

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 152

Montáž
6.4.1.3 Dopĺňanie so zmäkčením vody a odplyňovaním
Reflexomat Silent Compact a Reflex Servitec.
1 Reflexomat Silent Compact
2 Reflex Servitec
3 Reflex Fillsoft
4 Reflex Fillset Impuls
Odplyňovacia a doplňovacia stanica Reflex Servitec odplyňuje vodu zo systému
zariadení a dopĺňania. Cez kontrolu udržania tlaku sa uskutočňuje automatické
doplňovanie vody pre systém zariadení. Prídavne sa zmäkčí dopĺňaná voda
pomocou Reflex Fillsoft.
• Odplyňovacia a dopĺňacia stanica Reflex Servitec,  4.6 "Voliteľné prídavné
vybavenie",  148.
• Reflex Fillsoft zariadenie na zmäkčenie vody a Reflex Fillset Impuls,  4.6
"Voliteľné prídavné vybavenie",  148.

Upozornenie!
Používajte pri výbave s Reflex Fillsoft Zmäkčovacie zariadenia Reflex
Fillset Impuls.
• Riadenie vyhodnocuje dopĺňané množstvo a signalizuje potrebnú
výmenu zmäkčovacích vložiek.
6.5 Elektrická prípojka
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a bolo
zaistené proti znovuzapojeniu.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa miestnych
platných elektrotechnických predpisov.
Všetky elektrické spoje medzi riadiacou jednotkou a základnou nádobou sú
predmontované.
Pripojte sieťovú zástrčku na napájanie 230 V.
1.
2. Zapnite zariadenie.
Elektrická prípojka je zatvorená.
6.5.1 Svorkový plán
Poistka „L" pre elektroniku a magnetické ventily
1
152 — Slovensky
Zachytávač nečistôt
ST
Dopĺňacie potrubie
W
C
LIS Meranie úrovne
EC Expanzné potrubie
Reflexomat Silent Compact — 06.12.2023
Poistka „N" pre magnetické ventily
2
Ventil Prietokomer (nie pri guľovom kohúte motora)
3
4 Hromadné hlásenie
Voliteľne pre druhú hodnotu tlaku
5
Guľový kohút motora (riadiaci vývod)
6
7 Rozhranie RS-485
8 Tienenie
9 Digitálne vstupy
•
Vodomer
•
Nedostatok vody
Guľový kohút motora (energetická prípojka)
10
11 Analógový vstup pre tlak
Externá požiadavka dopĺňania
12
Ventil pre dopĺňanie
13
Kompresor „CO"
14
Sieťové napájanie
15
Číslo
Signál
svorky
1 PE
Napájanie 230 V cez kábel so
2 N
sieťovou zástrčkou.
3 L
4 PE
5N N Kompresor k stabilizácii tlaku.
6 M1 M 1
7 Y2
Prepúšťací magnetický ventil.
•
8 N
9 PE
10 Y 1
Výstup 230 V pre napájanie.
•
11 N
12 PE
13 COM
Hromadné hlásenie
14 NC
(bezpotenciálové).
15 NO
voľné
16
Napájanie
Externá požiadavka dopĺňania.
17
(230 V)
•
Napájanie
18
(230 V)
19 PE tienenie
- úroveň (Signál)
20
Analógový vstup Úroveň.
•
+ úroveň (+
•
21
18 V)
22 PE (tienenie) Analógový vstup Tlak.
•
23 - tlak (Signál)
•
24 + tlak (+ 18 V)
0 – 10 V (akčná
25
veličina)
0 – 10 V (spätné
Guľový kohút motora
26
hlásenie)
•
27 GND
+ 24 V
28
(napájanie)
29 A
30 B Rozhranie RS-485.
31 GND
+ 24 V
32 Napájanie pre E1 a E2.
(napájanie) E1
Kabeláž
Funkcia
Z výroby
Z výroby
K riadeniu stabilizácie tlaku v Z výroby
prepúšťacom potrubí.
zo strany
konštrukcie,
Napr. k aktivácii Reflex
opcia
Fillcontrol.
zo strany
konštrukcie,
opcia
---
Nevyužíva sa u Reflexomate.
Pripravené z
výroby,
konektor
Pre zobrazenie na displeji. senzora sa
musí nasunúť
Pre aktiváciu dopĺňania.
zo strany
konštrukcie
Pre zobrazenie na displeji.
Z výroby
Pre aktiváciu udržiavania
tlaku.
---
Nevyužíva sa u Reflexomate.
zo strany
konštrukcie,
opcia
Z výroby
