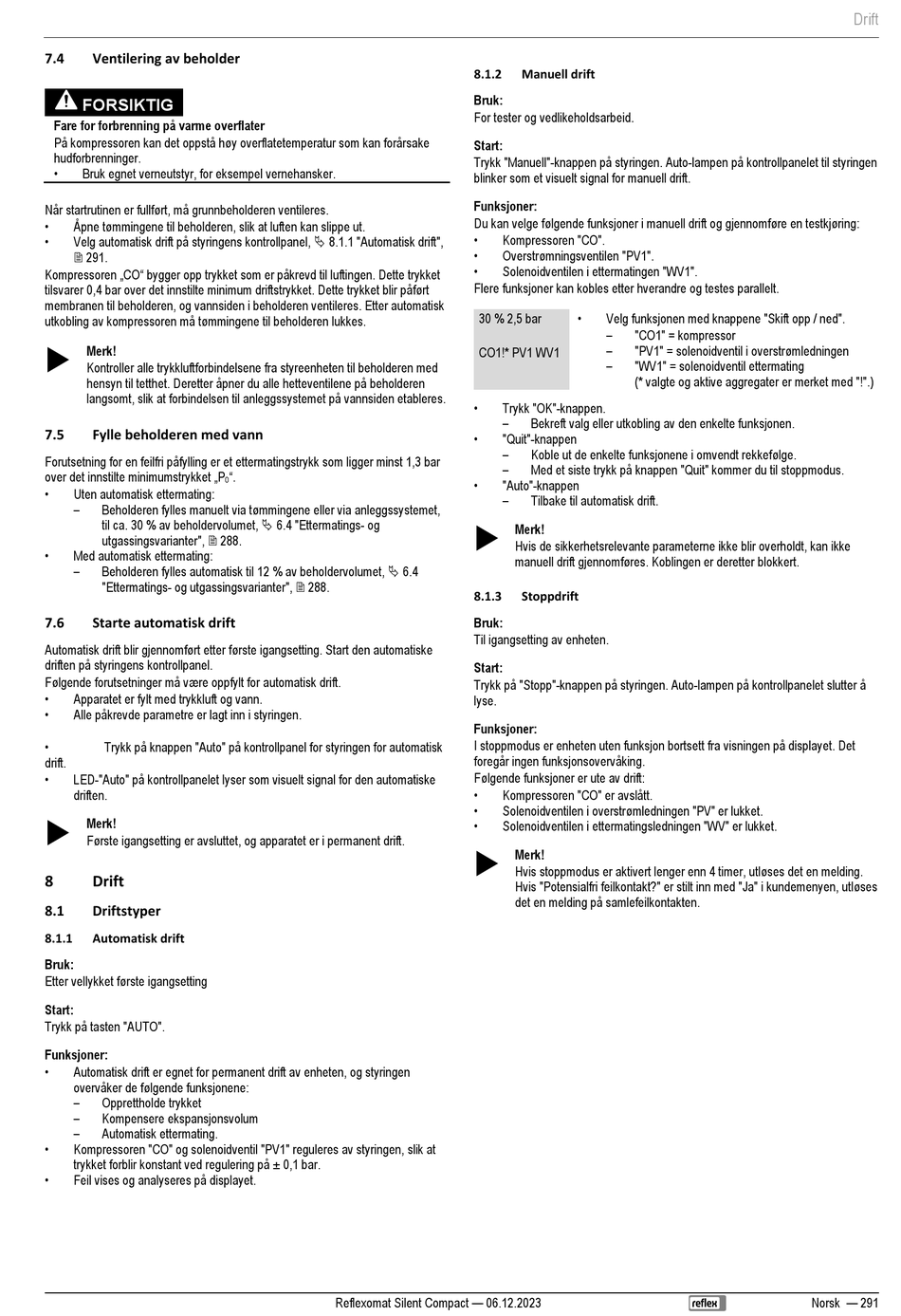

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 291

7.4 Ventilering av beholder
FORSIKTIG
Fare for forbrenning på varme overflater
På kompressoren kan det oppstå høy overflatetemperatur som kan forårsake
hudforbrenninger.
•
Bruk egnet verneutstyr, for eksempel vernehansker.
Når startrutinen er fullført, må grunnbeholderen ventileres.
•
Åpne tømmingene til beholderen, slik at luften kan slippe ut.
•
Velg automatisk drift på styringens kontrollpanel,  8.1.1 "Automatisk drift",
 291.
Kompressoren „CO" bygger opp trykket som er påkrevd til luftingen. Dette trykket
tilsvarer 0,4 bar over det innstilte minimum driftstrykket. Dette trykket blir påført
membranen til beholderen, og vannsiden i beholderen ventileres. Etter automatisk
utkobling av kompressoren må tømmingene til beholderen lukkes.

Merk!
Kontroller alle trykkluftforbindelsene fra styreenheten til beholderen med
hensyn til tetthet. Deretter åpner du alle hetteventilene på beholderen
langsomt, slik at forbindelsen til anleggssystemet på vannsiden etableres.
7.5 Fylle beholderen med vann
Forutsetning for en feilfri påfylling er et ettermatingstrykk som ligger minst 1,3 bar
over det innstilte minimumstrykket „P
•
Uten automatisk ettermating:
–
Beholderen fylles manuelt via tømmingene eller via anleggssystemet,
til ca. 30 % av beholdervolumet,  6.4 "Ettermatings- og
utgassingsvarianter",  288.
•
Med automatisk ettermating:
–
Beholderen fylles automatisk til 12 % av beholdervolumet,  6.4
"Ettermatings- og utgassingsvarianter",  288.
7.6 Starte automatisk drift
Automatisk drift blir gjennomført etter første igangsetting. Start den automatiske
driften på styringens kontrollpanel.
Følgende forutsetninger må være oppfylt for automatisk drift.
•
Apparatet er fylt med trykkluft og vann.
•
Alle påkrevde parametre er lagt inn i styringen.
•
Trykk på knappen "Auto" på kontrollpanel for styringen for automatisk
drift.
•
LED-"Auto" på kontrollpanelet lyser som visuelt signal for den automatiske
driften.

Merk!
Første igangsetting er avsluttet, og apparatet er i permanent drift.
8 Drift
8.1 Driftstyper
8.1.1 Automatisk drift
Bruk:
Etter vellykket første igangsetting
Start:
Trykk på tasten "AUTO".
Funksjoner:
•
Automatisk drift er egnet for permanent drift av enheten, og styringen
overvåker de følgende funksjonene:
–
Opprettholde trykket
–
Kompensere ekspansjonsvolum
–
Automatisk ettermating.
•
Kompressoren "CO" og solenoidventil "PV1" reguleres av styringen, slik at
trykket forblir konstant ved regulering på ± 0,1 bar.
•
Feil vises og analyseres på displayet.
".
0
Reflexomat Silent Compact — 06.12.2023
8.1.2 Manuell drift
Bruk:
For tester og vedlikeholdsarbeid.
Start:
Trykk "Manuell"-knappen på styringen. Auto-lampen på kontrollpanelet til styringen
blinker som et visuelt signal for manuell drift.
Funksjoner:
Du kan velge følgende funksjoner i manuell drift og gjennomføre en testkjøring:
•
Kompressoren "CO".
•
Overstrømningsventilen "PV1".
•
Solenoidventilen i ettermatingen "WV1".
Flere funksjoner kan kobles etter hverandre og testes parallelt.
•
30 % 2,5 bar Velg funksjonen med knappene "Skift opp / ned".
–
"CO1" = kompressor
–
"PV1" = solenoidventil i overstrømledningen
CO1!* PV1 WV1
–
"WV1" = solenoidventil ettermating
(* valgte og aktive aggregater er merket med "!".)
•
Trykk "OK"-knappen.
–
Bekreft valg eller utkobling av den enkelte funksjonen.
•
"Quit"-knappen
–
Koble ut de enkelte funksjonene i omvendt rekkefølge.
–
Med et siste trykk på knappen "Quit" kommer du til stoppmodus.
•
"Auto"-knappen
–
Tilbake til automatisk drift.

Merk!
Hvis de sikkerhetsrelevante parameterne ikke blir overholdt, kan ikke
manuell drift gjennomføres. Koblingen er deretter blokkert.
8.1.3 Stoppdrift
Bruk:
Til igangsetting av enheten.
Start:
Trykk på "Stopp"-knappen på styringen. Auto-lampen på kontrollpanelet slutter å
lyse.
Funksjoner:
I stoppmodus er enheten uten funksjon bortsett fra visningen på displayet. Det
foregår ingen funksjonsovervåking.
Følgende funksjoner er ute av drift:
•
Kompressoren "CO" er avslått.
•
Solenoidventilen i overstrømledningen "PV" er lukket.
•
Solenoidventilen i ettermatingsledningen "WV" er lukket.

Merk!
Hvis stoppmodus er aktivert lenger enn 4 timer, utløses det en melding.
Hvis "Potensialfri feilkontakt?" er stilt inn med "Ja" i kundemenyen, utløses
det en melding på samlefeilkontakten.
Drift
Norsk — 291
