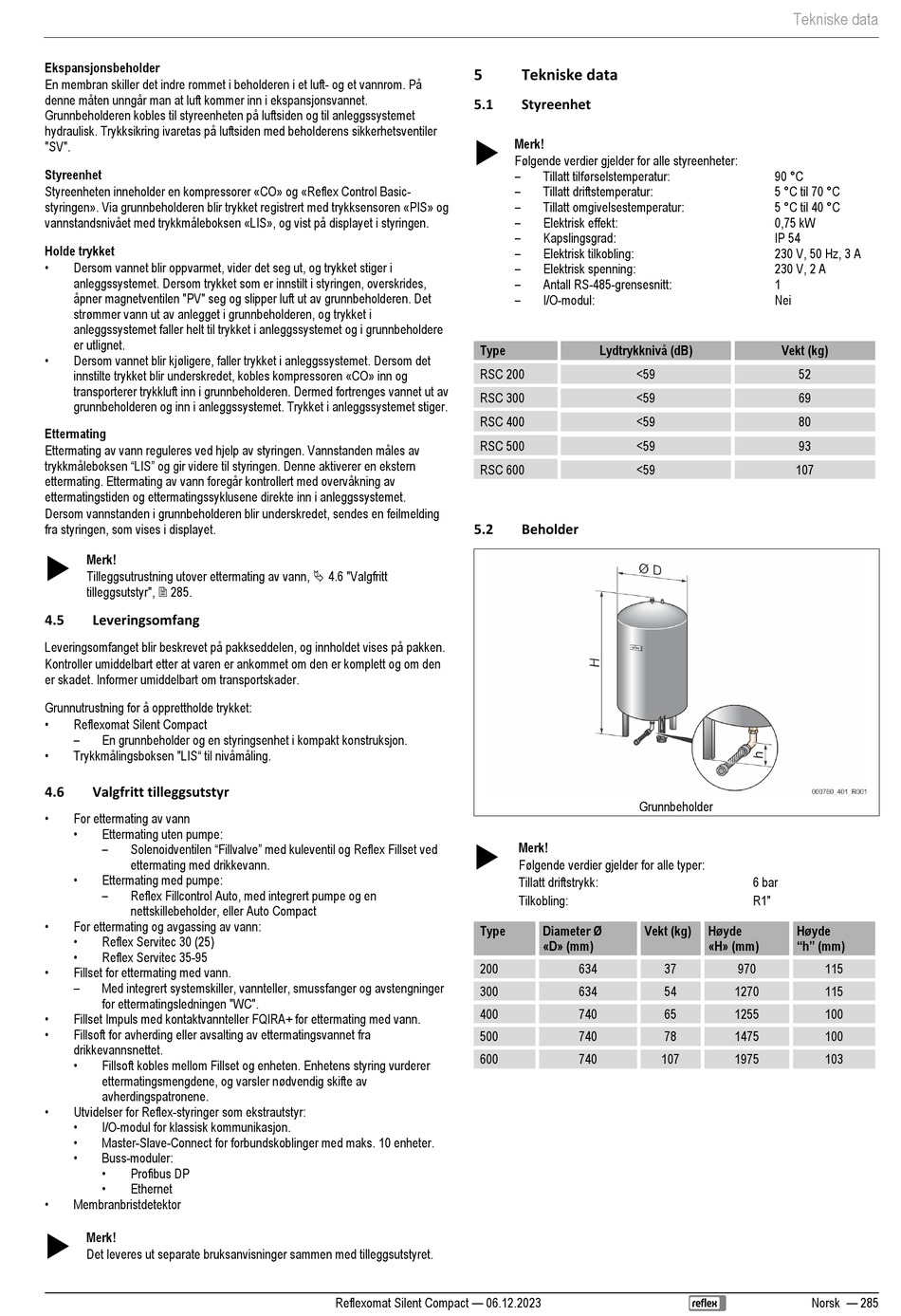

Ekspansjonsbeholder
En membran skiller det indre rommet i beholderen i et luft- og et vannrom. På
denne måten unngår man at luft kommer inn i ekspansjonsvannet.
Grunnbeholderen kobles til styreenheten på luftsiden og til anleggssystemet
hydraulisk. Trykksikring ivaretas på luftsiden med beholderens sikkerhetsventiler
"SV".
Styreenhet
Styreenheten inneholder en kompressorer «CO» og «Reflex Control Basic-
styringen». Via grunnbeholderen blir trykket registrert med trykksensoren «PIS» og
vannstandsnivået med trykkmåleboksen «LIS», og vist på displayet i styringen.
Holde trykket
•
Dersom vannet blir oppvarmet, vider det seg ut, og trykket stiger i
anleggssystemet. Dersom trykket som er innstilt i styringen, overskrides,
åpner magnetventilen "PV" seg og slipper luft ut av grunnbeholderen. Det
strømmer vann ut av anlegget i grunnbeholderen, og trykket i
anleggssystemet faller helt til trykket i anleggssystemet og i grunnbeholdere
er utlignet.
•
Dersom vannet blir kjøligere, faller trykket i anleggssystemet. Dersom det
innstilte trykket blir underskredet, kobles kompressoren «CO» inn og
transporterer trykkluft inn i grunnbeholderen. Dermed fortrenges vannet ut av
grunnbeholderen og inn i anleggssystemet. Trykket i anleggssystemet stiger.
Ettermating
Ettermating av vann reguleres ved hjelp av styringen. Vannstanden måles av
trykkmåleboksen "LIS" og gir videre til styringen. Denne aktiverer en ekstern
ettermating. Ettermating av vann foregår kontrollert med overvåkning av
ettermatingstiden og ettermatingssyklusene direkte inn i anleggssystemet.
Dersom vannstanden i grunnbeholderen blir underskredet, sendes en feilmelding
fra styringen, som vises i displayet.
Merk!
Tilleggsutrustning utover ettermating av vann, 4.6 "Valgfritt
tilleggsutstyr", 285.
4.5
Leveringsomfang
Leveringsomfanget blir beskrevet på pakkseddelen, og innholdet vises på pakken.
Kontroller umiddelbart etter at varen er ankommet om den er komplett og om den
er skadet. Informer umiddelbart om transportskader.
Grunnutrustning for å opprettholde trykket:
•
Reflexomat Silent Compact
–
En grunnbeholder og en styringsenhet i kompakt konstruksjon.
•
Trykkmålingsboksen "LIS" til nivåmåling.
4.6
Valgfritt tilleggsutstyr
•
For ettermating av vann
•
Ettermating uten pumpe:
–
Solenoidventilen "Fillvalve" med kuleventil og Reflex Fillset ved
ettermating med drikkevann.
•
Ettermating med pumpe:
–
Reflex Fillcontrol Auto, med integrert pumpe og en
nettskillebeholder, eller Auto Compact
•
For ettermating og avgassing av vann:
•
Reflex Servitec 30 (25)
•
Reflex Servitec 35-95
•
Fillset for ettermating med vann.
–
Med integrert systemskiller, vannteller, smussfanger og avstengninger
for ettermatingsledningen "WC".
•
Fillset Impuls med kontaktvannteller FQIRA+ for ettermating med vann.
•
Fillsoft for avherding eller avsalting av ettermatingsvannet fra
drikkevannsnettet.
•
Fillsoft kobles mellom Fillset og enheten. Enhetens styring vurderer
ettermatingsmengdene, og varsler nødvendig skifte av
avherdingspatronene.
•
Utvidelser for Reflex-styringer som ekstrautstyr:
•
I/O-modul for klassisk kommunikasjon.
•
Master-Slave-Connect for forbundskoblinger med maks. 10 enheter.
•
Buss-moduler:
•
Profibus DP
•
Ethernet
•
Membranbristdetektor
Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
5
5.1
Type
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
5.2
Type
200
300
400
500
600
Reflexomat Silent Compact — 06.12.2023
Tekniske data
Styreenhet
Merk!
Følgende verdier gjelder for alle styreenheter:
–
Tillatt tilførselstemperatur:
–
Tillatt driftstemperatur:
–
Tillatt omgivelsestemperatur:
–
Elektrisk effekt:
–
Kapslingsgrad:
–
Elektrisk tilkobling:
–
Elektrisk spenning:
–
Antall RS-485-grensesnitt:
–
I/O-modul:
Lydtrykknivå (dB)
<59
<59
<59
<59
<59
Beholder
Grunnbeholder
Merk!
Følgende verdier gjelder for alle typer:
Tillatt driftstrykk:
Tilkobling:
Diameter Ø
Vekt (kg)
«D» (mm)
634
37
634
54
740
65
740
78
740
107
Tekniske data
90 °C
5 °C til 70 °C
5 °C til 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V, 2 A
1
Nei
Vekt (kg)
52
69
80
93
107
6 bar
R1"
Høyde
Høyde
"h" (mm)
«H» (mm)
970
115
1270
115
1255
100
1475
100
1975
103
Norsk — 285
