Συναρμολόγηση
Προϋποθέσεις συναρμολόγησης
6.1
Έλεγχος της κατάστασης του παραδοτέου
6.1.1
Η συσκευή ελέγχεται και συσκευάζεται προσεκτικά πριν την παράδοση. Δεν
μπορούμε να αποκλείσουμε τυχόν ζημιές κατά τη μεταφορά.
Κάντε τα εξής:
Αφού παραλάβετε το προϊόν, ελέγξτε την παράδοση.
1.
•
Ως προς την πληρότητα.
•
Για τυχόν ζημίες που ενδεχομένως προκλήθηκαν κατά τη μεταφορά.
Καταγράψτε τυχόν ζημιές.
2.
Ενημερώστε τη μεταφορική εταιρεία για τυχόν ζημιές.
3.
Προετοιμασίες
6.2
Κατάσταση της παραδοτέας συσκευής:
•
Ελέγξτε τη σταθερή έδραση όλων των κοχλιωτών συνδέσμων. Αν χρειάζεται,
σφίξτε συμπληρωματικά τις βίδες.
Προετοιμασίες για τη τοποθέτηση της συσκευής:
•
Απαγόρευση πρόσβασης σε αναρμόδια άτομα.
•
Χώρος προστατευμένος από παγετό, με καλό αερισμό.
–
Θερμοκρασία χώρου 5 °C έως 40 °C (32 °F έως 104 °F).
–
Προστατεύστε τη συσκευή από άμεση επίδραση των καιρικών
συνθηκών.
•
Επίπεδο, ανθεκτικό δάπεδο.
–
Βεβαιωθείτε ότι το δάπεδο διαθέτει επαρκή φέρουσα ικανότητα για την
πλήρωση του δοχείου.
•
Δυνατότητα πλήρωσης και αποστράγγισης νερού.
–
Έχετε διαθέσιμο έναν σύνδεσμο παροχής DN 15 κατά DIN EN 1717.
–
Έχετε διαθέσιμη μια προαιρετική διάταξη ανάμειξης κρύου νερού.
–
Έχετε διαθέσιμο ένα φρεάτιο απορροής για το νερό εκκένωσης.
•
Ηλεκτρική σύνδεση, 5 "Τεχνικά χαρακτηριστικά", 389.
•
Χρησιμοποιείτε μόνο εγκεκριμένους μηχανισμούς μεταφοράς και
ανύψωσης.
Υπόδειξη!
Κατά τη σχεδίαση δεν λήφθηκαν υπόψη εγκάρσιες και επιμήκεις
δυνάμεις επιτάχυνσης.
–
Εάν ενδέχεται να προκύψουν φορτία αυτού του τύπου, πρέπει να
προσκομιστεί και να συμφωνηθεί ξεχωριστή απόδειξη.
Εκτέλεση
6.3
ΠΡΟΣΟΧΗ
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί να
προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
•
Οι σωληνώσεις πρέπει να συνδέονται απαλλαγμένες από εφαρμογή
δυνάμεων ή ροπής και να τοποθετούνται με αντικραδασμική προστασία.
•
Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή των
μηχανισμών.
•
Σε περίπτωση ερωτήσεων απευθυνθείτε στο τμήμα After Sales & Service
της Reflex.
Για τη συναρμολόγηση εκτελέστε τα παρακάτω βήματα:
Τοποθετήστε τη συσκευή.
1.
Αποκαταστήστε τις συνδέσεις της πλευράς νερού προς την εγκατάσταση.
2.
Συνδέστε τις διεπαφές σύμφωνα με το διάγραμμα ακροδεκτών.
3.
390 — Ελληνικά

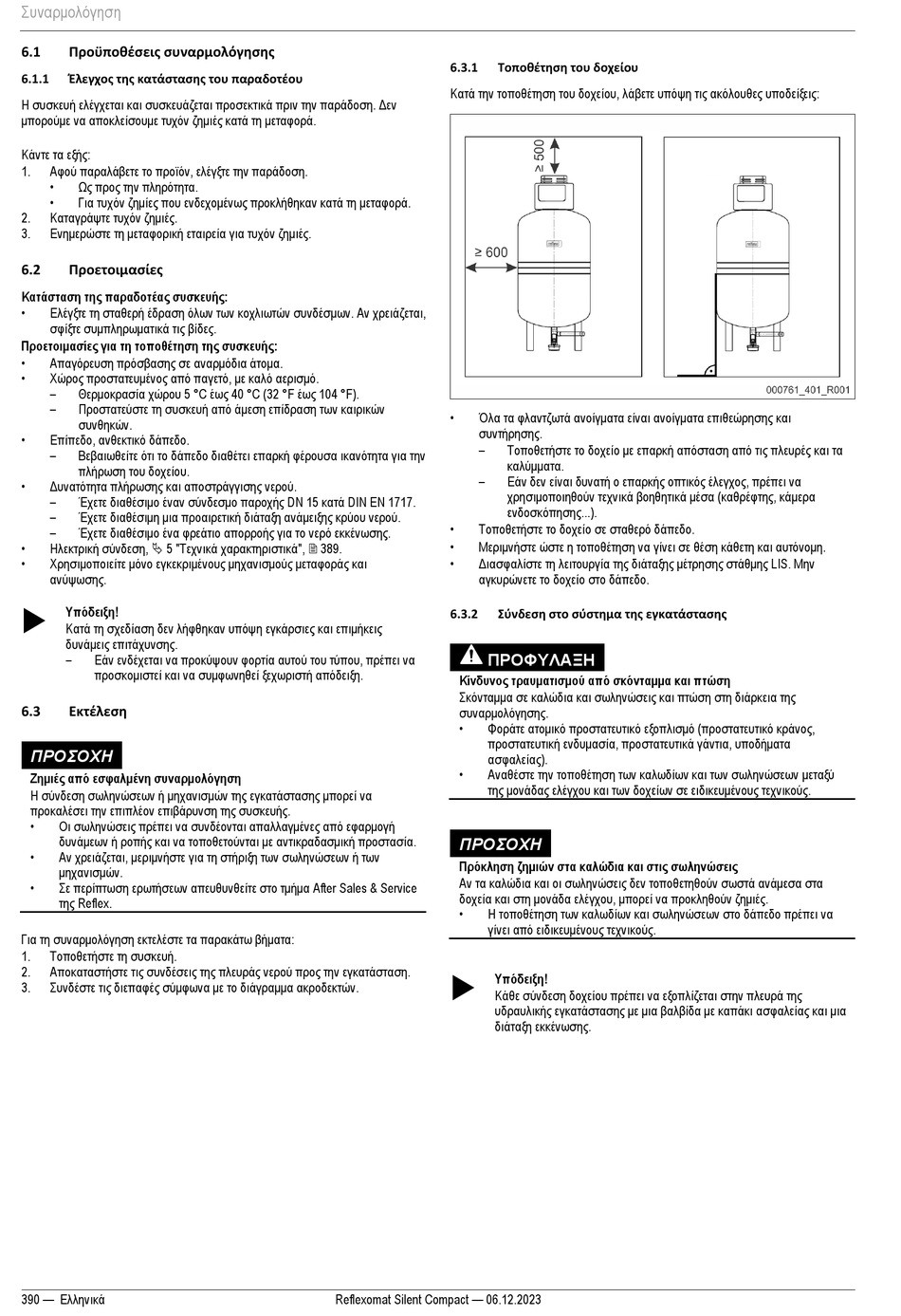

Τοποθέτηση του δοχείου
6.3.1
Κατά την τοποθέτηση του δοχείου, λάβετε υπόψη τις ακόλουθες υποδείξεις:
•
Όλα τα φλαντζωτά ανοίγματα είναι ανοίγματα επιθεώρησης και
συντήρησης.
–
–
•
Τοποθετήστε το δοχείο σε σταθερό δάπεδο.
•
Μεριμνήστε ώστε η τοποθέτηση να γίνει σε θέση κάθετη και αυτόνομη.
•
Διασφαλίστε τη λειτουργία της διάταξης μέτρησης στάθμης LIS. Μην
αγκυρώνετε το δοχείο στο δάπεδο.
Σύνδεση στο σύστημα της εγκατάστασης
6.3.2
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από σκόνταμμα και πτώση
Σκόνταμμα σε καλώδια και σωληνώσεις και πτώση στη διάρκεια της
συναρμολόγησης.
•
Φοράτε ατομικό προστατευτικό εξοπλισμό (προστατευτικό κράνος,
προστατευτική ενδυμασία, προστατευτικά γάντια, υποδήματα
ασφαλείας).
•
Αναθέστε την τοποθέτηση των καλωδίων και των σωληνώσεων μεταξύ
της μονάδας ελέγχου και των δοχείων σε ειδικευμένους τεχνικούς.
ΠΡΟΣΟΧΗ
Πρόκληση ζημιών στα καλώδια και στις σωληνώσεις
Αν τα καλώδια και οι σωληνώσεις δεν τοποθετηθούν σωστά ανάμεσα στα
δοχεία και στη μονάδα ελέγχου, μπορεί να προκληθούν ζημιές.
•
Η τοποθέτηση των καλωδίων και σωληνώσεων στο δάπεδο πρέπει να
γίνει από ειδικευμένους τεχνικούς.
Υπόδειξη!
Κάθε σύνδεση δοχείου πρέπει να εξοπλίζεται στην πλευρά της
υδραυλικής εγκατάστασης με μια βαλβίδα με καπάκι ασφαλείας και μια
διάταξη εκκένωσης.
Reflexomat Silent Compact — 06.12.2023
Τοποθετήστε το δοχείο με επαρκή απόσταση από τις πλευρές και τα
καλύμματα.
Εάν δεν είναι δυνατή ο επαρκής οπτικός έλεγχος, πρέπει να
χρησιμοποιηθούν τεχνικά βοηθητικά μέσα (καθρέφτης, κάμερα
ενδοσκόπησης...).
