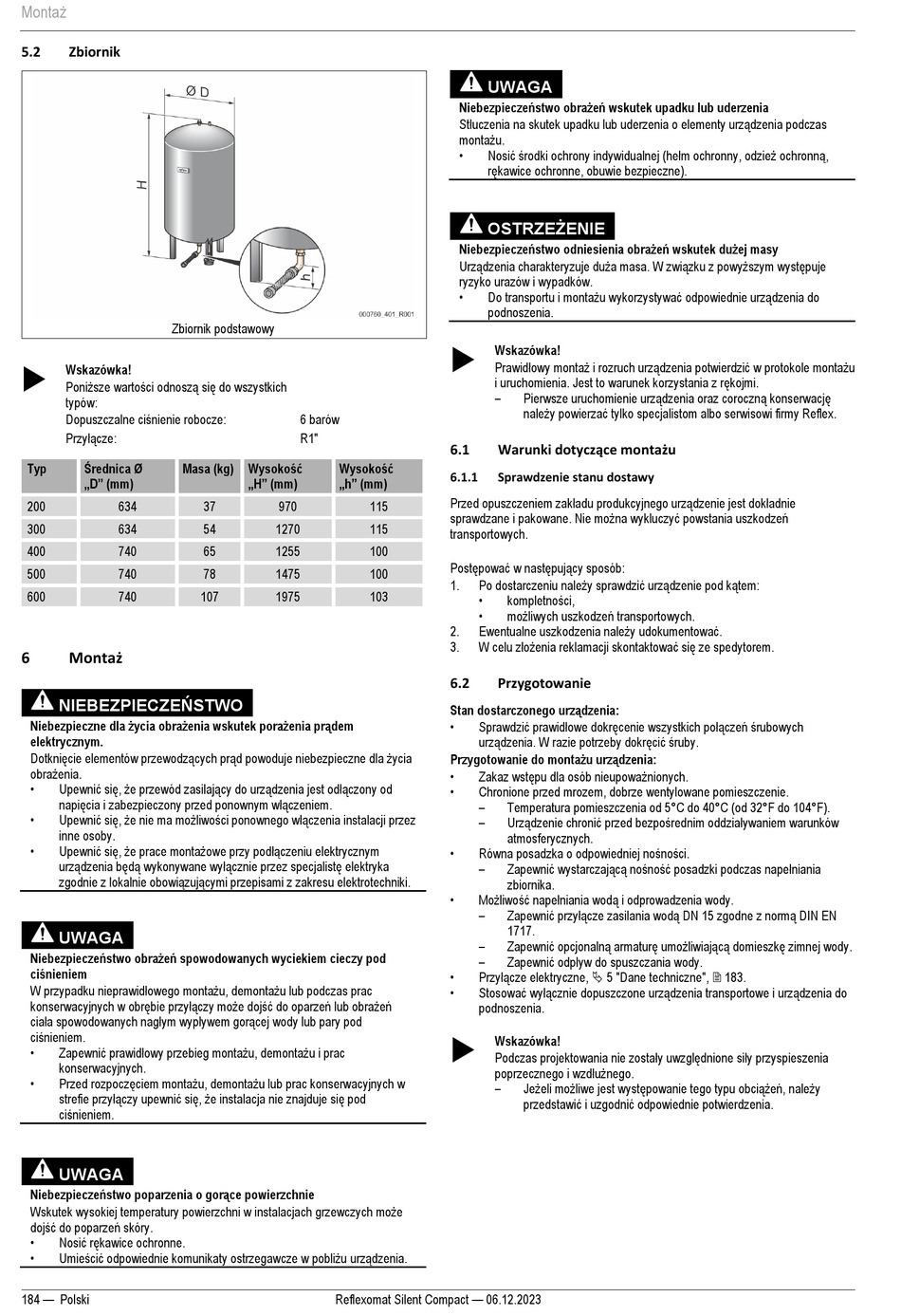

Montaż
5.2
Zbiornik
Zbiornik podstawowy
Wskazówka!
Poniższe wartości odnoszą się do wszystkich
typów:
Dopuszczalne ciśnienie robocze:
Przyłącze:
Średnica Ø
Typ
Masa (kg)
„D" (mm)
200
634
300
634
400
740
500
740
600
740
Montaż
6
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla życia
obrażenia.
•
Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
•
Upewnić się, że nie ma możliwości ponownego włączenia instalacji przez
inne osoby.
•
Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu elektrotechniki.
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
•
Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
•
Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.
UWAGA
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
•
Nosić rękawice ochronne.
•
Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu urządzenia.
184 — Polski
6 barów
R1"
Wysokość
Wysokość
„H" (mm)
„h" (mm)
37
970
115
54
1270
115
65
1255
100
78
1475
100
107
1975
103
Reflexomat Silent Compact — 06.12.2023
UWAGA
Niebezpieczeństwo obrażeń wskutek upadku lub uderzenia
Stłuczenia na skutek upadku lub uderzenia o elementy urządzenia podczas
montażu.
•
Nosić środki ochrony indywidualnej (hełm ochronny, odzież ochronną,
rękawice ochronne, obuwie bezpieczne).
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń wskutek dużej masy
Urządzenia charakteryzuje duża masa. W związku z powyższym występuje
ryzyko urazów i wypadków.
•
Do transportu i montażu wykorzystywać odpowiednie urządzenia do
podnoszenia.
Wskazówka!
Prawidłowy montaż i rozruch urządzenia potwierdzić w protokole montażu
i uruchomienia. Jest to warunek korzystania z rękojmi.
–
Pierwsze uruchomienie urządzenia oraz coroczną konserwację
należy powierzać tylko specjalistom albo serwisowi firmy Reflex.
Warunki dotyczące montażu
6.1
6.1.1
Sprawdzenie stanu dostawy
Przed opuszczeniem zakładu produkcyjnego urządzenie jest dokładnie
sprawdzane i pakowane. Nie można wykluczyć powstania uszkodzeń
transportowych.
Postępować w następujący sposób:
Po dostarczeniu należy sprawdzić urządzenie pod kątem:
1.
•
kompletności,
•
możliwych uszkodzeń transportowych.
Ewentualne uszkodzenia należy udokumentować.
2.
W celu złożenia reklamacji skontaktować się ze spedytorem.
3.
6.2
Przygotowanie
Stan dostarczonego urządzenia:
•
Sprawdzić prawidłowe dokręcenie wszystkich połączeń śrubowych
urządzenia. W razie potrzeby dokręcić śruby.
Przygotowanie do montażu urządzenia:
•
Zakaz wstępu dla osób nieupoważnionych.
•
Chronione przed mrozem, dobrze wentylowane pomieszczenie.
–
Temperatura pomieszczenia od 5°C do 40°C (od 32°F do 104°F).
–
Urządzenie chronić przed bezpośrednim oddziaływaniem warunków
atmosferycznych.
•
Równa posadzka o odpowiedniej nośności.
–
Zapewnić wystarczającą nośność posadzki podczas napełniania
zbiornika.
•
Możliwość napełniania wodą i odprowadzenia wody.
–
Zapewnić przyłącze zasilania wodą DN 15 zgodne z normą DIN EN
1717.
–
Zapewnić opcjonalną armaturę umożliwiającą domieszkę zimnej wody.
–
Zapewnić odpływ do spuszczania wody.
•
Przyłącze elektryczne, 5 "Dane techniczne", 183.
•
Stosować wyłącznie dopuszczone urządzenia transportowe i urządzenia do
podnoszenia.
Wskazówka!
Podczas projektowania nie zostały uwzględnione siły przyspieszenia
poprzecznego i wzdłużnego.
–
Jeżeli możliwe jest występowanie tego typu obciążeń, należy
przedstawić i uzgodnić odpowiednie potwierdzenia.
