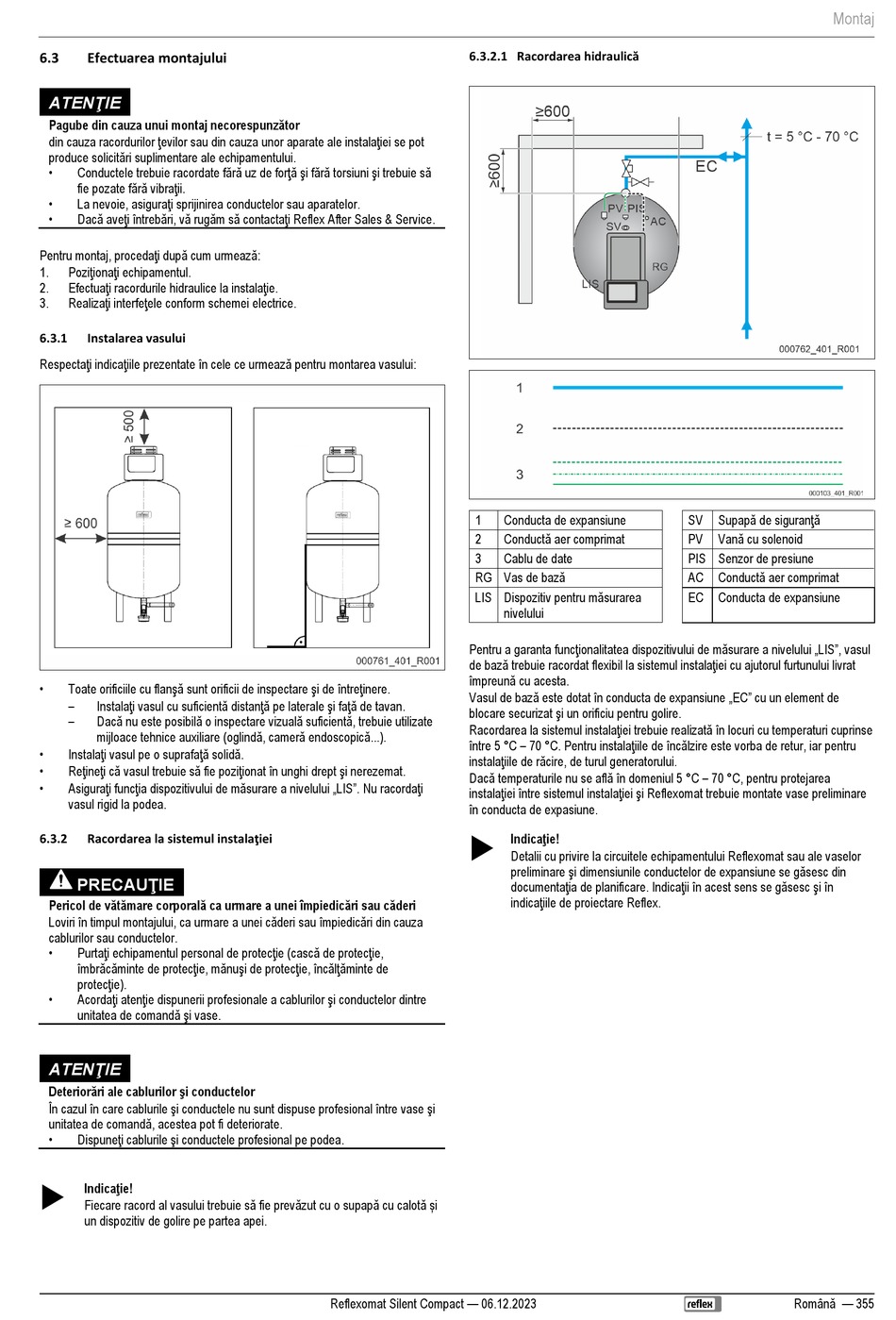

6.3
Efectuarea montajului
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
•
Conductele trebuie racordate fără uz de forţă şi fără torsiuni şi trebuie să
fie pozate fără vibraţii.
•
La nevoie, asiguraţi sprijinirea conductelor sau aparatelor.
•
Dacă aveţi întrebări, vă rugăm să contactaţi Reflex After Sales & Service.
Pentru montaj, procedaţi după cum urmează:
Poziţionaţi echipamentul.
1.
Efectuaţi racordurile hidraulice la instalaţie.
2.
Realizaţi interfeţele conform schemei electrice.
3.
6.3.1
Instalarea vasului
Respectaţi indicaţiile prezentate în cele ce urmează pentru montarea vasului:
•
Toate orificiile cu flanşă sunt orificii de inspectare şi de întreţinere.
–
Instalaţi vasul cu suficientă distanţă pe laterale şi faţă de tavan.
–
Dacă nu este posibilă o inspectare vizuală suficientă, trebuie utilizate
mijloace tehnice auxiliare (oglindă, cameră endoscopică...).
•
Instalaţi vasul pe o suprafaţă solidă.
•
Reţineţi că vasul trebuie să fie poziţionat în unghi drept şi nerezemat.
•
Asiguraţi funcţia dispozitivului de măsurare a nivelului „LIS". Nu racordaţi
vasul rigid la podea.
Racordarea la sistemul instalaţiei
6.3.2
PRECAUŢIE
Pericol de vătămare corporală ca urmare a unei împiedicări sau căderi
Loviri în timpul montajului, ca urmare a unei căderi sau împiedicări din cauza
cablurilor sau conductelor.
•
Purtaţi echipamentul personal de protecţie (cască de protecţie,
îmbrăcăminte de protecţie, mănuşi de protecţie, încălţăminte de
protecţie).
•
Acordaţi atenţie dispunerii profesionale a cablurilor şi conductelor dintre
unitatea de comandă şi vase.
ATENŢIE
Deteriorări ale cablurilor şi conductelor
În cazul în care cablurile şi conductele nu sunt dispuse profesional între vase şi
unitatea de comandă, acestea pot fi deteriorate.
•
Dispuneţi cablurile şi conductele profesional pe podea.
Indicaţie!
Fiecare racord al vasului trebuie să fie prevăzut cu o supapă cu calotă și
un dispozitiv de golire pe partea apei.
6.3.2.1 Racordarea hidraulică
1
2
3
RG Vas de bază
LIS Dispozitiv pentru măsurarea
Pentru a garanta funcţionalitatea dispozitivului de măsurare a nivelului „LIS", vasul
de bază trebuie racordat flexibil la sistemul instalaţiei cu ajutorul furtunului livrat
împreună cu acesta.
Vasul de bază este dotat în conducta de expansiune „EC" cu un element de
blocare securizat şi un orificiu pentru golire.
Racordarea la sistemul instalaţiei trebuie realizată în locuri cu temperaturi cuprinse
între 5 °C – 70 °C. Pentru instalaţiile de încălzire este vorba de retur, iar pentru
instalaţiile de răcire, de turul generatorului.
Dacă temperaturile nu se află în domeniul 5 °C – 70 °C, pentru protejarea
instalaţiei între sistemul instalaţiei şi Reflexomat trebuie montate vase preliminare
în conducta de expasiune.
Reflexomat Silent Compact — 06.12.2023
Conducta de expansiune
Conductă aer comprimat
Cablu de date
nivelului
Indicaţie!
Detalii cu privire la circuitele echipamentului Reflexomat sau ale vaselor
preliminare şi dimensiunile conductelor de expansiune se găsesc din
documentaţia de planificare. Indicaţii în acest sens se găsesc şi în
indicaţiile de proiectare Reflex.
Montaj
Supapă de siguranţă
SV
Vană cu solenoid
PV
PIS Senzor de presiune
Conductă aer comprimat
AC
EC
Conducta de expansiune
Română — 355
