Монтаж

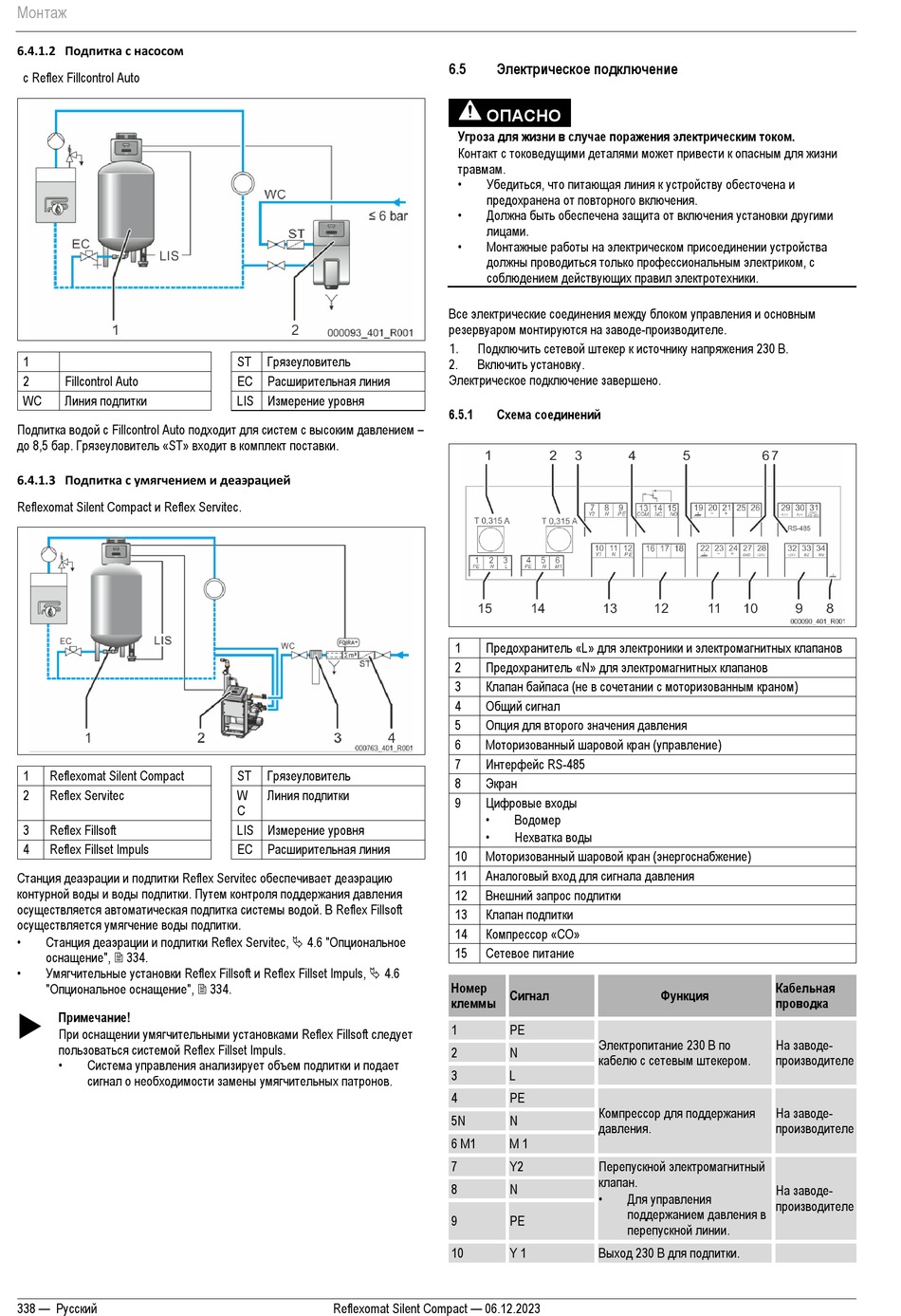

6.4.1.2 Подпитка с насосом
с Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
Линия подпитки
WC
Подпитка водой с Fillcontrol Auto подходит для систем с высоким давлением –
до 8,5 бар. Грязеуловитель «ST» входит в комплект поставки.
6.4.1.3 Подпитка с умягчением и деаэрацией
Reflexomat Silent Compact и Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Станция деаэрации и подпитки Reflex Servitec обеспечивает деаэрацию
контурной воды и воды подпитки. Путем контроля поддержания давления
осуществляется автоматическая подпитка системы водой. В Reflex Fillsoft
осуществляется умягчение воды подпитки.
•
Станция деаэрации и подпитки Reflex Servitec, 4.6 "Опциональное
оснащение", 334.
•
Умягчительные установки Reflex Fillsoft и Reflex Fillset Impuls, 4.6
"Опциональное оснащение", 334.
Примечание!
При оснащении умягчительными установками Reflex Fillsoft следует
пользоваться системой Reflex Fillset Impuls.
•
Система управления анализирует объем подпитки и подает
сигнал о необходимости замены умягчительных патронов.
338 — Русский
Грязеуловитель
ST
Расширительная линия
EC
LIS Измерение уровня
Грязеуловитель
ST
Линия подпитки
W
C
LIS Измерение уровня
Расширительная линия
EC
Reflexomat Silent Compact — 06.12.2023
Электрическое подключение
6.5
ОПАСНО
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным для жизни
травмам.
•
Убедиться, что питающая линия к устройству обесточена и
предохранена от повторного включения.
•
Должна быть обеспечена защита от включения установки другими
лицами.
•
Монтажные работы на электрическом присоединении устройства
должны проводиться только профессиональным электриком, с
соблюдением действующих правил электротехники.
Все электрические соединения между блоком управления и основным
резервуаром монтируются на заводе-производителе.
Подключить сетевой штекер к источнику напряжения 230 В.
1.
Включить установку.
2.
Электрическое подключение завершено.
Схема соединений
6.5.1
Предохранитель «L» для электроники и электромагнитных клапанов
1
Предохранитель «N» для электромагнитных клапанов
2
Клапан байпаса (не в сочетании с моторизованным краном)
3
Общий сигнал
4
Опция для второго значения давления
5
Моторизованный шаровой кран (управление)
6
Интерфейс RS-485
7
Экран
8
Цифровые входы
9
•
Водомер
•
Нехватка воды
Моторизованный шаровой кран (энергоснабжение)
10
Аналоговый вход для сигнала давления
11
Внешний запрос подпитки
12
Клапан подпитки
13
Компрессор «CO»
14
Сетевое питание
15
Номер
Сигнал
клеммы
1
PE
Электропитание 230 В по
2
N
кабелю с сетевым штекером.
3
L
4
PE
Компрессор для поддержания
5N
N
давления.
6 M1
M 1
Перепускной электромагнитный
7
Y2
клапан.
8
N
•
9
PE
Выход 230 В для подпитки.
10
Y 1
Кабельная
Функция
проводка
На заводе-
производителе
На заводе-
производителе
На заводе-
Для управления
производителе
поддержанием давления в
перепускной линии.
