Összeszerelés

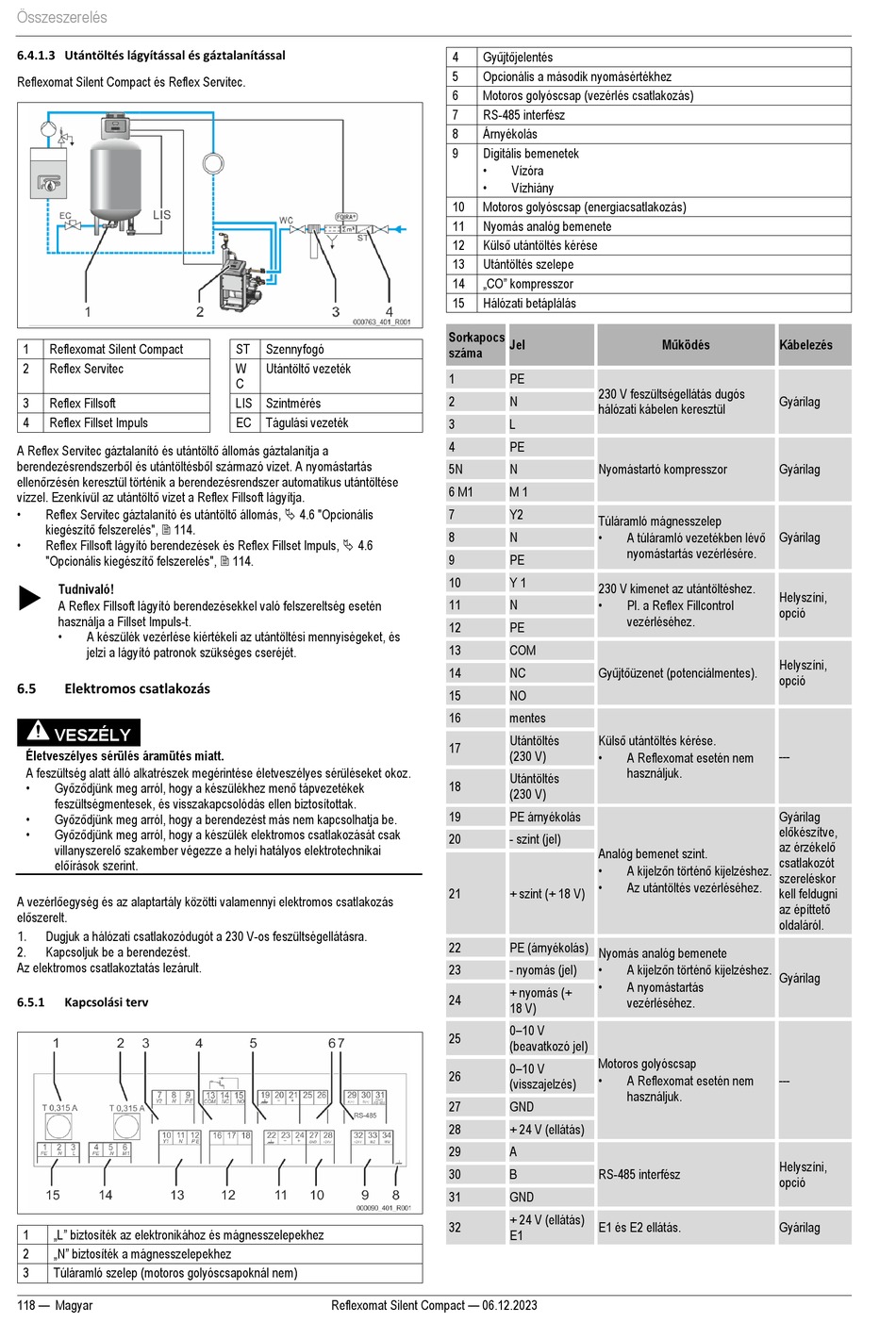

6.4.1.3 Utántöltés lágyítással és gáztalanítással
Reflexomat Silent Compact és Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
A Reflex Servitec gáztalanító és utántöltő állomás gáztalanítja a
berendezésrendszerből és utántöltésből származó vizet. A nyomástartás
ellenőrzésén keresztül történik a berendezésrendszer automatikus utántöltése
vízzel. Ezenkívül az utántöltő vizet a Reflex Fillsoft lágyítja.
•
Reflex Servitec gáztalanító és utántöltő állomás, 4.6 "Opcionális
kiegészítő felszerelés", 114.
•
Reflex Fillsoft lágyító berendezések és Reflex Fillset Impuls, 4.6
"Opcionális kiegészítő felszerelés", 114.
Tudnivaló!
A Reflex Fillsoft lágyító berendezésekkel való felszereltség esetén
használja a Fillset Impuls-t.
•
A készülék vezérlése kiértékeli az utántöltési mennyiségeket, és
jelzi a lágyító patronok szükséges cseréjét.
6.5
Elektromos csatlakozás
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket okoz.
•
Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
•
Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
•
Győződjünk meg arról, hogy a készülék elektromos csatlakozását csak
villanyszerelő szakember végezze a helyi hatályos elektrotechnikai
előírások szerint.
A vezérlőegység és az alaptartály közötti valamennyi elektromos csatlakozás
előszerelt.
Dugjuk a hálózati csatlakozódugót a 230 V-os feszültségellátásra.
1.
2.
Kapcsoljuk be a berendezést.
Az elektromos csatlakoztatás lezárult.
6.5.1
Kapcsolási terv
„L" biztosíték az elektronikához és mágnesszelepekhez
1
„N" biztosíték a mágnesszelepekhez
2
3
Túláramló szelep (motoros golyóscsapoknál nem)
118 — Magyar
ST
Szennyfogó
Utántöltő vezeték
W
C
LIS Szintmérés
EC
Tágulási vezeték
Reflexomat Silent Compact — 06.12.2023
Gyűjtőjelentés
4
5
Opcionális a második nyomásértékhez
6
Motoros golyóscsap (vezérlés csatlakozás)
7
RS-485 interfész
8
Árnyékolás
9
Digitális bemenetek
•
Vízóra
•
Vízhiány
10
Motoros golyóscsap (energiacsatlakozás)
11
Nyomás analóg bemenete
Külső utántöltés kérése
12
13
Utántöltés szelepe
„CO" kompresszor
14
15
Hálózati betáplálás
Sorkapocs
Jel
száma
1
PE
230 V feszültségellátás dugós
2
N
hálózati kábelen keresztül
3
L
4
PE
5N
N
Nyomástartó kompresszor
6 M1
M 1
7
Y2
Túláramló mágnesszelep
•
8
N
9
PE
10
Y 1
230 V kimenet az utántöltéshez.
•
11
N
12
PE
13
COM
Gyűjtőüzenet (potenciálmentes).
14
NC
15
NO
16
mentes
Külső utántöltés kérése.
Utántöltés
17
•
(230 V)
Utántöltés
18
(230 V)
19
PE árnyékolás
20
- szint (jel)
Analóg bemenet szint.
•
•
21
+ szint (+ 18 V)
22
PE (árnyékolás) Nyomás analóg bemenete
•
23
- nyomás (jel)
•
+ nyomás (+
24
18 V)
0–10 V
25
(beavatkozó jel)
Motoros golyóscsap
0–10 V
26
•
(visszajelzés)
27
GND
28
+ 24 V (ellátás)
29
A
30
B
RS-485 interfész
31
GND
+ 24 V (ellátás)
32
E1 és E2 ellátás.
E1
Működés
Kábelezés
Gyárilag
Gyárilag
A túláramló vezetékben lévő
Gyárilag
nyomástartás vezérlésére.
Helyszíni,
Pl. a Reflex Fillcontrol
opció
vezérléséhez.
Helyszíni,
opció
---
A Reflexomat esetén nem
használjuk.
Gyárilag
előkészítve,
az érzékelő
csatlakozót
A kijelzőn történő kijelzéshez.
szereléskor
Az utántöltés vezérléséhez.
kell feldugni
az építtető
oldaláról.
A kijelzőn történő kijelzéshez.
Gyárilag
A nyomástartás
vezérléséhez.
---
A Reflexomat esetén nem
használjuk.
Helyszíni,
opció
Gyárilag
