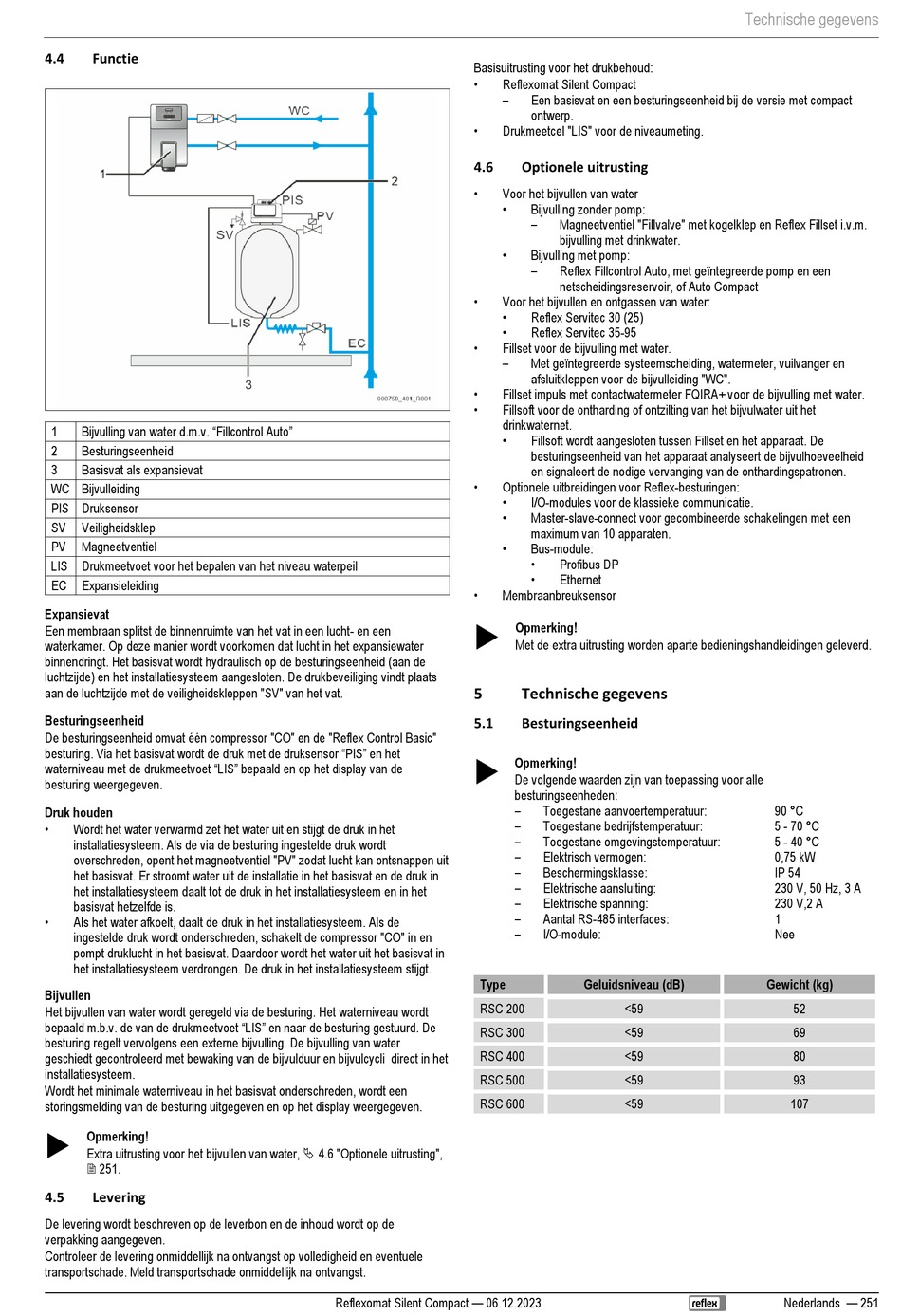

4.4 Functie
Bijvulling van water d.m.v. "Fillcontrol Auto"
1
2 Besturingseenheid
3 Basisvat als expansievat
WC Bijvulleiding
PIS Druksensor
SV Veiligheidsklep
PV Magneetventiel
LIS Drukmeetvoet voor het bepalen van het niveau waterpeil
EC Expansieleiding
Expansievat
Een membraan splitst de binnenruimte van het vat in een lucht- en een
waterkamer. Op deze manier wordt voorkomen dat lucht in het expansiewater
binnendringt. Het basisvat wordt hydraulisch op de besturingseenheid (aan de
luchtzijde) en het installatiesysteem aangesloten. De drukbeveiliging vindt plaats
aan de luchtzijde met de veiligheidskleppen "SV" van het vat.
Besturingseenheid
De besturingseenheid omvat één compressor "CO" en de "Reflex Control Basic"
besturing. Via het basisvat wordt de druk met de druksensor "PIS" en het
waterniveau met de drukmeetvoet "LIS" bepaald en op het display van de
besturing weergegeven.
Druk houden
•
Wordt het water verwarmd zet het water uit en stijgt de druk in het
installatiesysteem. Als de via de besturing ingestelde druk wordt
overschreden, opent het magneetventiel "PV" zodat lucht kan ontsnappen uit
het basisvat. Er stroomt water uit de installatie in het basisvat en de druk in
het installatiesysteem daalt tot de druk in het installatiesysteem en in het
basisvat hetzelfde is.
•
Als het water afkoelt, daalt de druk in het installatiesysteem. Als de
ingestelde druk wordt onderschreden, schakelt de compressor "CO" in en
pompt druklucht in het basisvat. Daardoor wordt het water uit het basisvat in
het installatiesysteem verdrongen. De druk in het installatiesysteem stijgt.
Bijvullen
Het bijvullen van water wordt geregeld via de besturing. Het waterniveau wordt
bepaald m.b.v. de van de drukmeetvoet "LIS" en naar de besturing gestuurd. De
besturing regelt vervolgens een externe bijvulling. De bijvulling van water
geschiedt gecontroleerd met bewaking van de bijvulduur en bijvulcycli direct in het
installatiesysteem.
Wordt het minimale waterniveau in het basisvat onderschreden, wordt een
storingsmelding van de besturing uitgegeven en op het display weergegeven.

Opmerking!
Extra uitrusting voor het bijvullen van water,  4.6 "Optionele uitrusting",
 251.
4.5 Levering
De levering wordt beschreven op de leverbon en de inhoud wordt op de
verpakking aangegeven.
Controleer de levering onmiddellijk na ontvangst op volledigheid en eventuele
transportschade. Meld transportschade onmiddellijk na ontvangst.
Basisuitrusting voor het drukbehoud:
•
Reflexomat Silent Compact
–
•
Drukmeetcel "LIS" voor de niveaumeting.
4.6
•
Voor het bijvullen van water
•
•
•
Voor het bijvullen en ontgassen van water:
•
•
•
Fillset voor de bijvulling met water.
–
•
Fillset impuls met contactwatermeter FQIRA+ voor de bijvulling met water.
•
Fillsoft voor de ontharding of ontzilting van het bijvulwater uit het
drinkwaternet.
•
•
Optionele uitbreidingen voor Reflex-besturingen:
•
•
•
•
Membraanbreuksensor

5
5.1

Type
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Een basisvat en een besturingseenheid bij de versie met compact
ontwerp.
Optionele uitrusting
Bijvulling zonder pomp:
–
Magneetventiel "Fillvalve" met kogelklep en Reflex Fillset i.v.m.
bijvulling met drinkwater.
Bijvulling met pomp:
–
Reflex Fillcontrol Auto, met geïntegreerde pomp en een
netscheidingsreservoir, of Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Met geïntegreerde systeemscheiding, watermeter, vuilvanger en
afsluitkleppen voor de bijvulleiding "WC".
Fillsoft wordt aangesloten tussen Fillset en het apparaat. De
besturingseenheid van het apparaat analyseert de bijvulhoeveelheid
en signaleert de nodige vervanging van de onthardingspatronen.
I/O-modules voor de klassieke communicatie.
Master-slave-connect voor gecombineerde schakelingen met een
maximum van 10 apparaten.
Bus-module:
•
Profibus DP
•
Ethernet
Opmerking!
Met de extra uitrusting worden aparte bedieningshandleidingen geleverd.
Technische gegevens
Besturingseenheid
Opmerking!
De volgende waarden zijn van toepassing voor alle
besturingseenheden:
–
Toegestane aanvoertemperatuur:
–
Toegestane bedrijfstemperatuur:
–
Toegestane omgevingstemperatuur:
–
Elektrisch vermogen:
–
Beschermingsklasse:
–
Elektrische aansluiting:
–
Elektrische spanning:
–
Aantal RS-485 interfaces:
–
I/O-module:
Geluidsniveau (dB)
<59
<59
<59
<59
<59
Technische gegevens
90 °C
5 - 70 °C
5 - 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Nee
Gewicht (kg)
52
69
80
93
107
