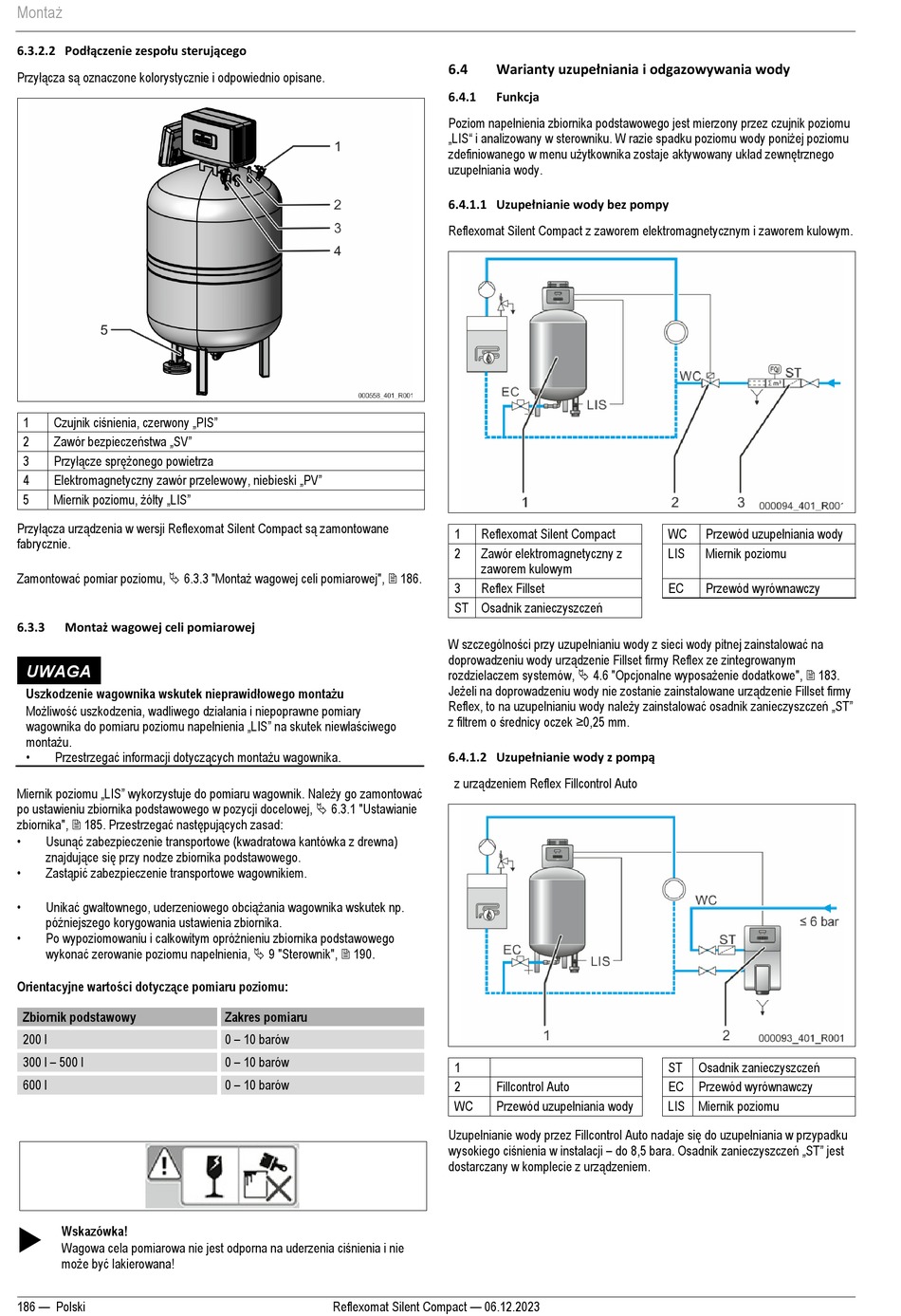

Montaż
6.3.2.2 Podłączenie zespołu sterującego
Przyłącza są oznaczone kolorystycznie i odpowiednio opisane.
Czujnik ciśnienia, czerwony „PIS"
1
Zawór bezpieczeństwa „SV"
2
Przyłącze sprężonego powietrza
3
Elektromagnetyczny zawór przelewowy, niebieski „PV"
4
Miernik poziomu, żółty „LIS"
5
Przyłącza urządzenia w wersji Reflexomat Silent Compact są zamontowane
fabrycznie.
Zamontować pomiar poziomu, 6.3.3 "Montaż wagowej celi pomiarowej", 186.
Montaż wagowej celi pomiarowej
6.3.3
UWAGA
Uszkodzenie wagownika wskutek nieprawidłowego montażu
Możliwość uszkodzenia, wadliwego działania i niepoprawne pomiary
wagownika do pomiaru poziomu napełnienia „LIS" na skutek niewłaściwego
montażu.
•
Przestrzegać informacji dotyczących montażu wagownika.
Miernik poziomu „LIS" wykorzystuje do pomiaru wagownik. Należy go zamontować
po ustawieniu zbiornika podstawowego w pozycji docelowej, 6.3.1 "Ustawianie
zbiornika", 185. Przestrzegać następujących zasad:
•
Usunąć zabezpieczenie transportowe (kwadratowa kantówka z drewna)
znajdujące się przy nodze zbiornika podstawowego.
•
Zastąpić zabezpieczenie transportowe wagownikiem.
•
Unikać gwałtownego, uderzeniowego obciążania wagownika wskutek np.
późniejszego korygowania ustawienia zbiornika.
•
Po wypoziomowaniu i całkowitym opróżnieniu zbiornika podstawowego
wykonać zerowanie poziomu napełnienia, 9 "Sterownik", 190.
Orientacyjne wartości dotyczące pomiaru poziomu:
Zbiornik podstawowy
200 l
300 l – 500 l
600 l
Wskazówka!
Wagowa cela pomiarowa nie jest odporna na uderzenia ciśnienia i nie
może być lakierowana!
186 — Polski
Zakres pomiaru
0 – 10 barów
0 – 10 barów
0 – 10 barów
Reflexomat Silent Compact — 06.12.2023
Warianty uzupełniania i odgazowywania wody
6.4
6.4.1
Funkcja
Poziom napełnienia zbiornika podstawowego jest mierzony przez czujnik poziomu
„LIS" i analizowany w sterowniku. W razie spadku poziomu wody poniżej poziomu
zdefiniowanego w menu użytkownika zostaje aktywowany układ zewnętrznego
uzupełniania wody.
6.4.1.1 Uzupełnianie wody bez pompy
Reflexomat Silent Compact z zaworem elektromagnetycznym i zaworem kulowym.
1
Reflexomat Silent Compact
2
Zawór elektromagnetyczny z
zaworem kulowym
3
Reflex Fillset
ST Osadnik zanieczyszczeń
W szczególności przy uzupełnianiu wody z sieci wody pitnej zainstalować na
doprowadzeniu wody urządzenie Fillset firmy Reflex ze zintegrowanym
rozdzielaczem systemów, 4.6 "Opcjonalne wyposażenie dodatkowe", 183.
Jeżeli na doprowadzeniu wody nie zostanie zainstalowane urządzenie Fillset firmy
Reflex, to na uzupełnianiu wody należy zainstalować osadnik zanieczyszczeń „ST"
z filtrem o średnicy oczek ≥0,25 mm.
6.4.1.2 Uzupełnianie wody z pompą
z urządzeniem Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
Przewód uzupełniania wody
WC
Uzupełnianie wody przez Fillcontrol Auto nadaje się do uzupełniania w przypadku
wysokiego ciśnienia w instalacji – do 8,5 bara. Osadnik zanieczyszczeń „ST" jest
dostarczany w komplecie z urządzeniem.
Przewód uzupełniania wody
WC
LIS
Miernik poziomu
EC
Przewód wyrównawczy
Osadnik zanieczyszczeń
ST
EC
Przewód wyrównawczy
LIS Miernik poziomu
