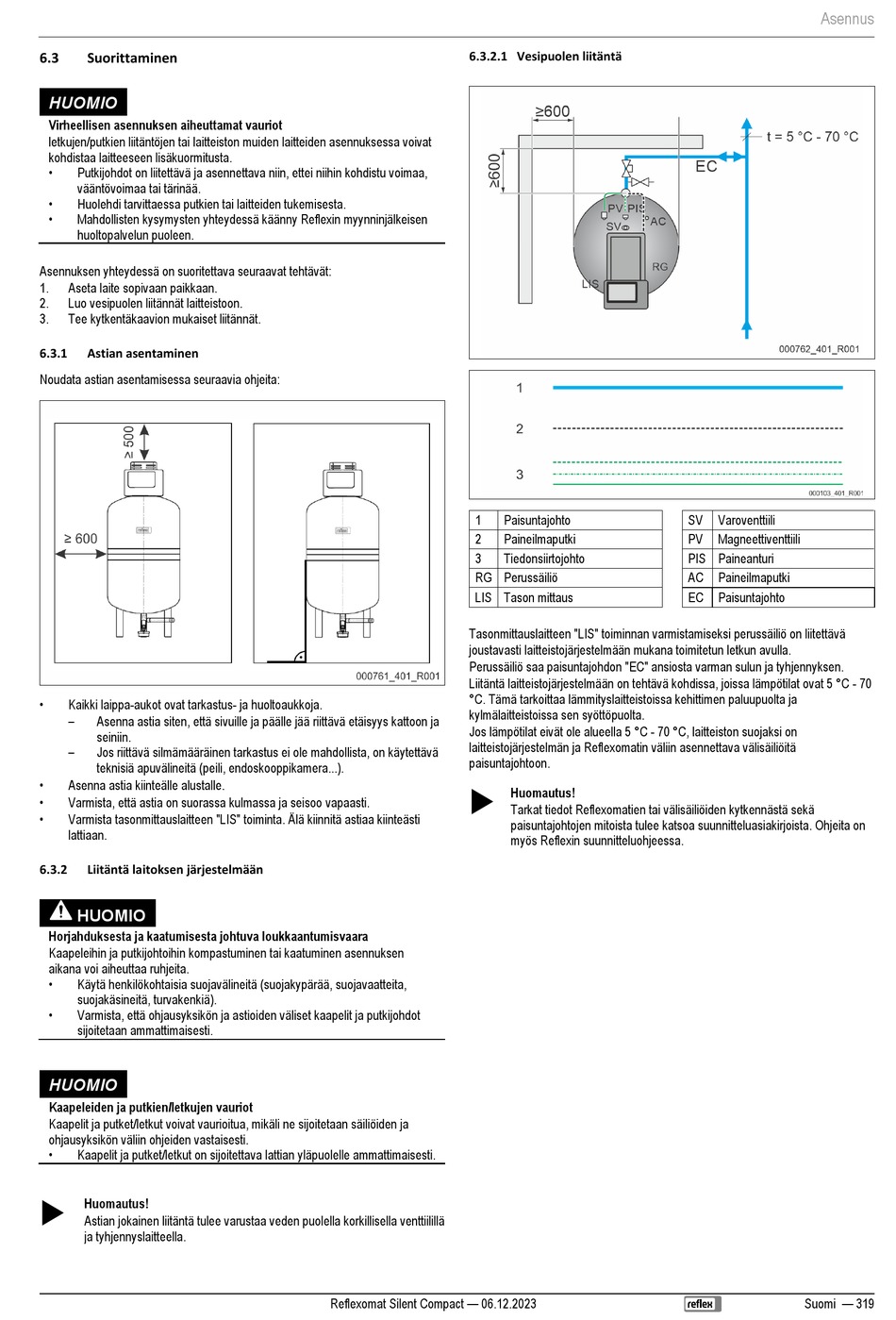

6.3
Suorittaminen
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa voivat
kohdistaa laitteeseen lisäkuormitusta.
•
Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu voimaa,
vääntövoimaa tai tärinää.
•
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
•
Mahdollisten kysymysten yhteydessä käänny Reflexin myynninjälkeisen
huoltopalvelun puoleen.
Asennuksen yhteydessä on suoritettava seuraavat tehtävät:
1.
Aseta laite sopivaan paikkaan.
2.
Luo vesipuolen liitännät laitteistoon.
3.
Tee kytkentäkaavion mukaiset liitännät.
6.3.1
Astian asentaminen
Noudata astian asentamisessa seuraavia ohjeita:
•
Kaikki laippa-aukot ovat tarkastus- ja huoltoaukkoja.
–
Asenna astia siten, että sivuille ja päälle jää riittävä etäisyys kattoon ja
seiniin.
–
Jos riittävä silmämääräinen tarkastus ei ole mahdollista, on käytettävä
teknisiä apuvälineitä (peili, endoskooppikamera...).
•
Asenna astia kiinteälle alustalle.
•
Varmista, että astia on suorassa kulmassa ja seisoo vapaasti.
•
Varmista tasonmittauslaitteen "LIS" toiminta. Älä kiinnitä astiaa kiinteästi
lattiaan.
6.3.2
Liitäntä laitoksen järjestelmään
HUOMIO
Horjahduksesta ja kaatumisesta johtuva loukkaantumisvaara
Kaapeleihin ja putkijohtoihin kompastuminen tai kaatuminen asennuksen
aikana voi aiheuttaa ruhjeita.
•
Käytä henkilökohtaisia suojavälineitä (suojakypärää, suojavaatteita,
suojakäsineitä, turvakenkiä).
•
Varmista, että ohjausyksikön ja astioiden väliset kaapelit ja putkijohdot
sijoitetaan ammattimaisesti.
HUOMIO
Kaapeleiden ja putkien/letkujen vauriot
Kaapelit ja putket/letkut voivat vaurioitua, mikäli ne sijoitetaan säiliöiden ja
ohjausyksikön väliin ohjeiden vastaisesti.
•
Kaapelit ja putket/letkut on sijoitettava lattian yläpuolelle ammattimaisesti.
Huomautus!
Astian jokainen liitäntä tulee varustaa veden puolella korkillisella venttiilillä
ja tyhjennyslaitteella.
6.3.2.1 Vesipuolen liitäntä
1
2
3
RG Perussäiliö
LIS Tason mittaus
Tasonmittauslaitteen "LIS" toiminnan varmistamiseksi perussäiliö on liitettävä
joustavasti laitteistojärjestelmään mukana toimitetun letkun avulla.
Perussäiliö saa paisuntajohdon "EC" ansiosta varman sulun ja tyhjennyksen.
Liitäntä laitteistojärjestelmään on tehtävä kohdissa, joissa lämpötilat ovat 5 °C - 70
°C. Tämä tarkoittaa lämmityslaitteistoissa kehittimen paluupuolta ja
kylmälaitteistoissa sen syöttöpuolta.
Jos lämpötilat eivät ole alueella 5 °C - 70 °C, laitteiston suojaksi on
laitteistojärjestelmän ja Reflexomatin väliin asennettava välisäiliöitä
paisuntajohtoon.
Reflexomat Silent Compact — 06.12.2023
Paisuntajohto
Paineilmaputki
Tiedonsiirtojohto
Huomautus!
Tarkat tiedot Reflexomatien tai välisäiliöiden kytkennästä sekä
paisuntajohtojen mitoista tulee katsoa suunnitteluasiakirjoista. Ohjeita on
myös Reflexin suunnitteluohjeessa.
Asennus
SV
Varoventtiili
PV
Magneettiventtiili
PIS Paineanturi
AC
Paineilmaputki
EC
Paisuntajohto
Suomi — 319
