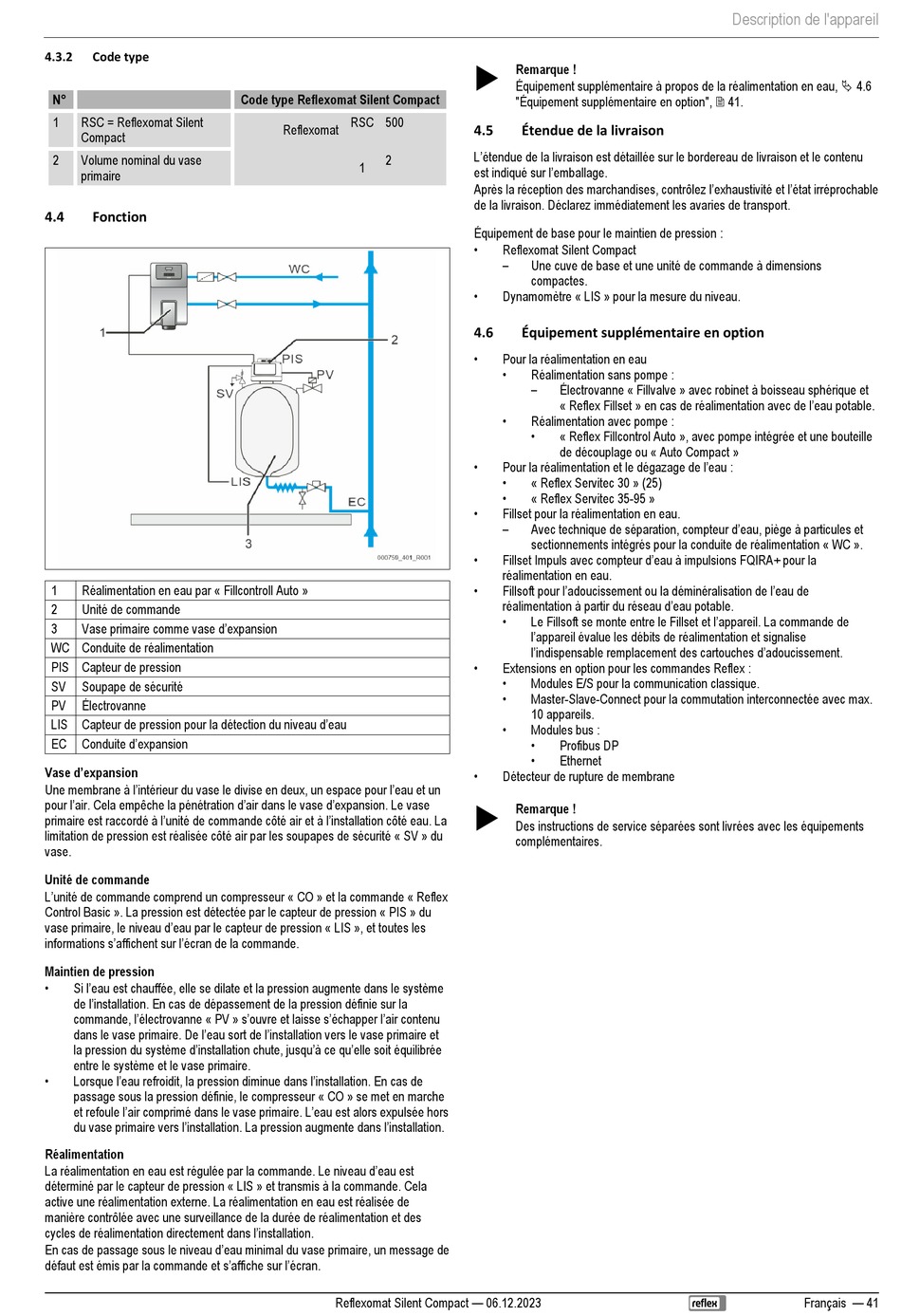

4.3.2 Code type
N°
1 RSC = Reflexomat Silent
Compact
2 Volume nominal du vase
primaire
4.4 Fonction
1 Réalimentation en eau par « Fillcontroll Auto »
2 Unité de commande
Vase primaire comme vase d'expansion
3
WC Conduite de réalimentation
PIS Capteur de pression
SV Soupape de sécurité
PV Électrovanne
LIS Capteur de pression pour la détection du niveau d'eau
Conduite d'expansion
EC
Vase d'expansion
Une membrane à l'intérieur du vase le divise en deux, un espace pour l'eau et un
pour l'air. Cela empêche la pénétration d'air dans le vase d'expansion. Le vase
primaire est raccordé à l'unité de commande côté air et à l'installation côté eau. La
limitation de pression est réalisée côté air par les soupapes de sécurité « SV » du
vase.
Unité de commande
L'unité de commande comprend un compresseur « CO » et la commande « Reflex
Control Basic ». La pression est détectée par le capteur de pression « PIS » du
vase primaire, le niveau d'eau par le capteur de pression « LIS », et toutes les
informations s'affichent sur l'écran de la commande.
Maintien de pression
• Si l'eau est chauffée, elle se dilate et la pression augmente dans le système
de l'installation. En cas de dépassement de la pression définie sur la
commande, l'électrovanne « PV » s'ouvre et laisse s'échapper l'air contenu
dans le vase primaire. De l'eau sort de l'installation vers le vase primaire et
la pression du système d'installation chute, jusqu'à ce qu'elle soit équilibrée
entre le système et le vase primaire.
• Lorsque l'eau refroidit, la pression diminue dans l'installation. En cas de
passage sous la pression définie, le compresseur « CO » se met en marche
et refoule l'air comprimé dans le vase primaire. L'eau est alors expulsée hors
du vase primaire vers l'installation. La pression augmente dans l'installation.
Réalimentation
La réalimentation en eau est régulée par la commande. Le niveau d'eau est
déterminé par le capteur de pression « LIS » et transmis à la commande. Cela
active une réalimentation externe. La réalimentation en eau est réalisée de
manière contrôlée avec une surveillance de la durée de réalimentation et des
cycles de réalimentation directement dans l'installation.
En cas de passage sous le niveau d'eau minimal du vase primaire, un message de
défaut est émis par la commande et s'affiche sur l'écran.
Code type Reflexomat Silent Compact
RSC 500
Reflexomat
2
1
Reflexomat Silent Compact — 06.12.2023

Remarque !
Équipement supplémentaire à propos de la réalimentation en eau,  4.6
"Équipement supplémentaire en option",  41.
4.5 Étendue de la livraison
L'étendue de la livraison est détaillée sur le bordereau de livraison et le contenu
est indiqué sur l'emballage.
Après la réception des marchandises, contrôlez l'exhaustivité et l'état irréprochable
de la livraison. Déclarez immédiatement les avaries de transport.
Équipement de base pour le maintien de pression :
•
Reflexomat Silent Compact
–
Une cuve de base et une unité de commande à dimensions
compactes.
•
Dynamomètre « LIS » pour la mesure du niveau.
4.6 Équipement supplémentaire en option
•
Pour la réalimentation en eau
•
Réalimentation sans pompe :
–
Électrovanne « Fillvalve » avec robinet à boisseau sphérique et
« Reflex Fillset » en cas de réalimentation avec de l'eau potable.
•
Réalimentation avec pompe :
•
« Reflex Fillcontrol Auto », avec pompe intégrée et une bouteille
de découplage ou « Auto Compact »
• Pour la réalimentation et le dégazage de l'eau :
•
« Reflex Servitec 30 » (25)
•
« Reflex Servitec 35-95 »
•
Fillset pour la réalimentation en eau.
– Avec technique de séparation, compteur d'eau, piège à particules et
sectionnements intégrés pour la conduite de réalimentation « WC ».
• Fillset Impuls avec compteur d'eau à impulsions FQIRA+ pour la
réalimentation en eau.
• Fillsoft pour l'adoucissement ou la déminéralisation de l'eau de
réalimentation à partir du réseau d'eau potable.
• Le Fillsoft se monte entre le Fillset et l'appareil. La commande de
l'appareil évalue les débits de réalimentation et signalise
l'indispensable remplacement des cartouches d'adoucissement.
•
Extensions en option pour les commandes Reflex :
•
Modules E/S pour la communication classique.
•
Master-Slave-Connect pour la commutation interconnectée avec max.
10 appareils.
•
Modules bus :
•
Profibus DP
•
Ethernet
•
Détecteur de rupture de membrane

Remarque !
Des instructions de service séparées sont livrées avec les équipements
complémentaires.
