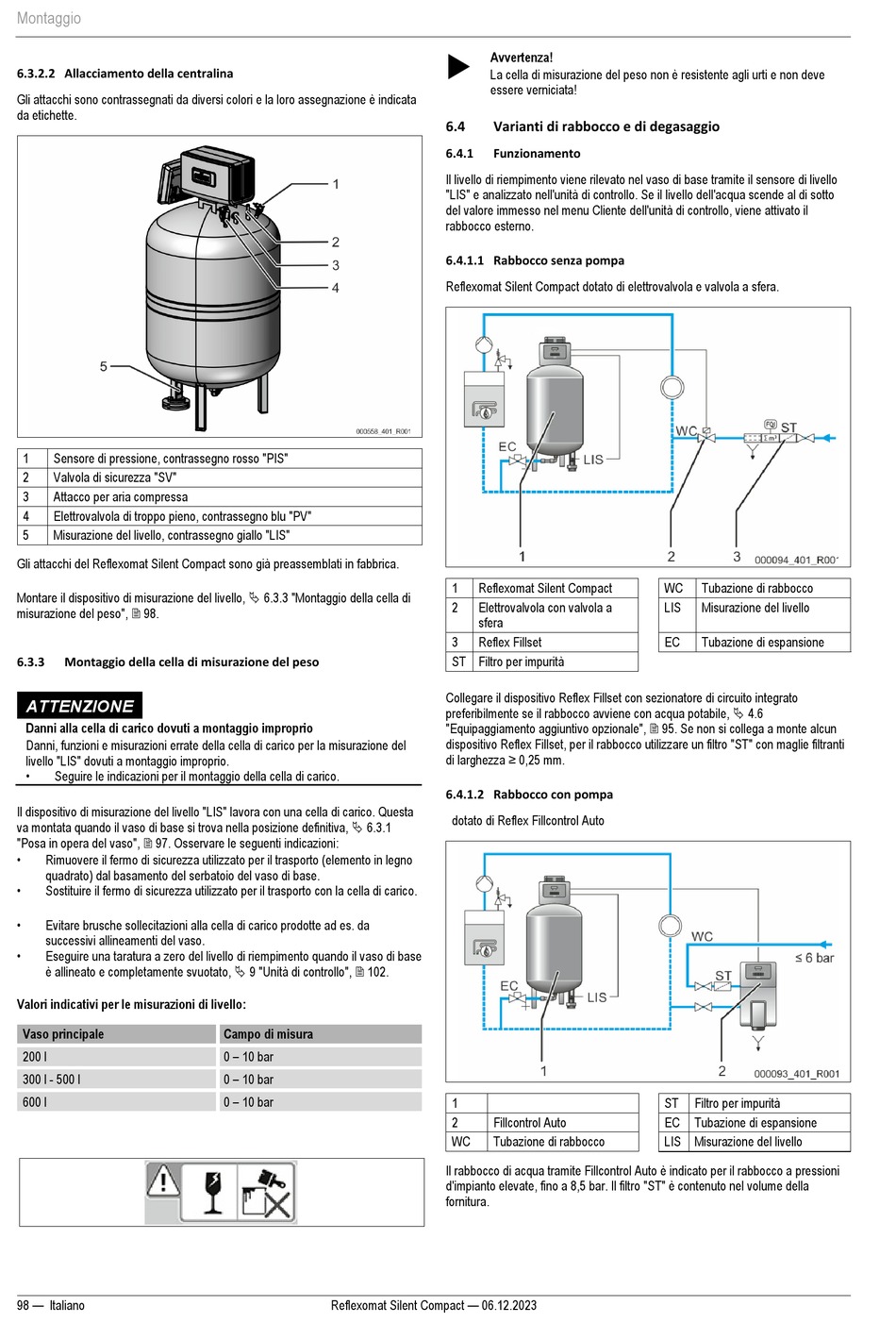

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 98

Montaggio
6.3.2.2 Allacciamento della centralina
Gli attacchi sono contrassegnati da diversi colori e la loro assegnazione è indicata
da etichette.
1 Sensore di pressione, contrassegno rosso "PIS"
2 Valvola di sicurezza "SV"
3 Attacco per aria compressa
4 Elettrovalvola di troppo pieno, contrassegno blu "PV"
5 Misurazione del livello, contrassegno giallo "LIS"
Gli attacchi del Reflexomat Silent Compact sono già preassemblati in fabbrica.
Montare il dispositivo di misurazione del livello,  6.3.3 "Montaggio della cella di
misurazione del peso",  98.
6.3.3 Montaggio della cella di misurazione del peso
ATTENZIONE
Danni alla cella di carico dovuti a montaggio improprio
Danni, funzioni e misurazioni errate della cella di carico per la misurazione del
livello "LIS" dovuti a montaggio improprio.
•
Seguire le indicazioni per il montaggio della cella di carico.
Il dispositivo di misurazione del livello "LIS" lavora con una cella di carico. Questa
va montata quando il vaso di base si trova nella posizione definitiva,  6.3.1
"Posa in opera del vaso",  97. Osservare le seguenti indicazioni:
•
Rimuovere il fermo di sicurezza utilizzato per il trasporto (elemento in legno
quadrato) dal basamento del serbatoio del vaso di base.
•
Sostituire il fermo di sicurezza utilizzato per il trasporto con la cella di carico.
•
Evitare brusche sollecitazioni alla cella di carico prodotte ad es. da
successivi allineamenti del vaso.
•
Eseguire una taratura a zero del livello di riempimento quando il vaso di base
è allineato e completamente svuotato,  9 "Unità di controllo",  102.
Valori indicativi per le misurazioni di livello:
Vaso principale
200 l
300 l - 500 l
600 l
98 — Italiano
Campo di misura
0 – 10 bar
0 – 10 bar
0 – 10 bar
Reflexomat Silent Compact — 06.12.2023

Avvertenza!
La cella di misurazione del peso non è resistente agli urti e non deve
essere verniciata!
6.4 Varianti di rabbocco e di degasaggio
6.4.1 Funzionamento
Il livello di riempimento viene rilevato nel vaso di base tramite il sensore di livello
"LIS" e analizzato nell'unità di controllo. Se il livello dell'acqua scende al di sotto
del valore immesso nel menu Cliente dell'unità di controllo, viene attivato il
rabbocco esterno.
6.4.1.1 Rabbocco senza pompa
Reflexomat Silent Compact dotato di elettrovalvola e valvola a sfera.
1 Reflexomat Silent Compact
2 Elettrovalvola con valvola a
sfera
3 Reflex Fillset
ST Filtro per impurità
Collegare il dispositivo Reflex Fillset con sezionatore di circuito integrato
preferibilmente se il rabbocco avviene con acqua potabile,  4.6
"Equipaggiamento aggiuntivo opzionale",  95. Se non si collega a monte alcun
dispositivo Reflex Fillset, per il rabbocco utilizzare un filtro "ST" con maglie filtranti
di larghezza ≥ 0,25 mm.
6.4.1.2 Rabbocco con pompa
dotato di Reflex Fillcontrol Auto
1
2 Fillcontrol Auto
WC Tubazione di rabbocco
Il rabbocco di acqua tramite Fillcontrol Auto è indicato per il rabbocco a pressioni
d'impianto elevate, fino a 8,5 bar. Il filtro "ST" è contenuto nel volume della
fornitura.
WC Tubazione di rabbocco
LIS Misurazione del livello
EC Tubazione di espansione
ST Filtro per impurità
EC Tubazione di espansione
LIS Misurazione del livello
