Montaj

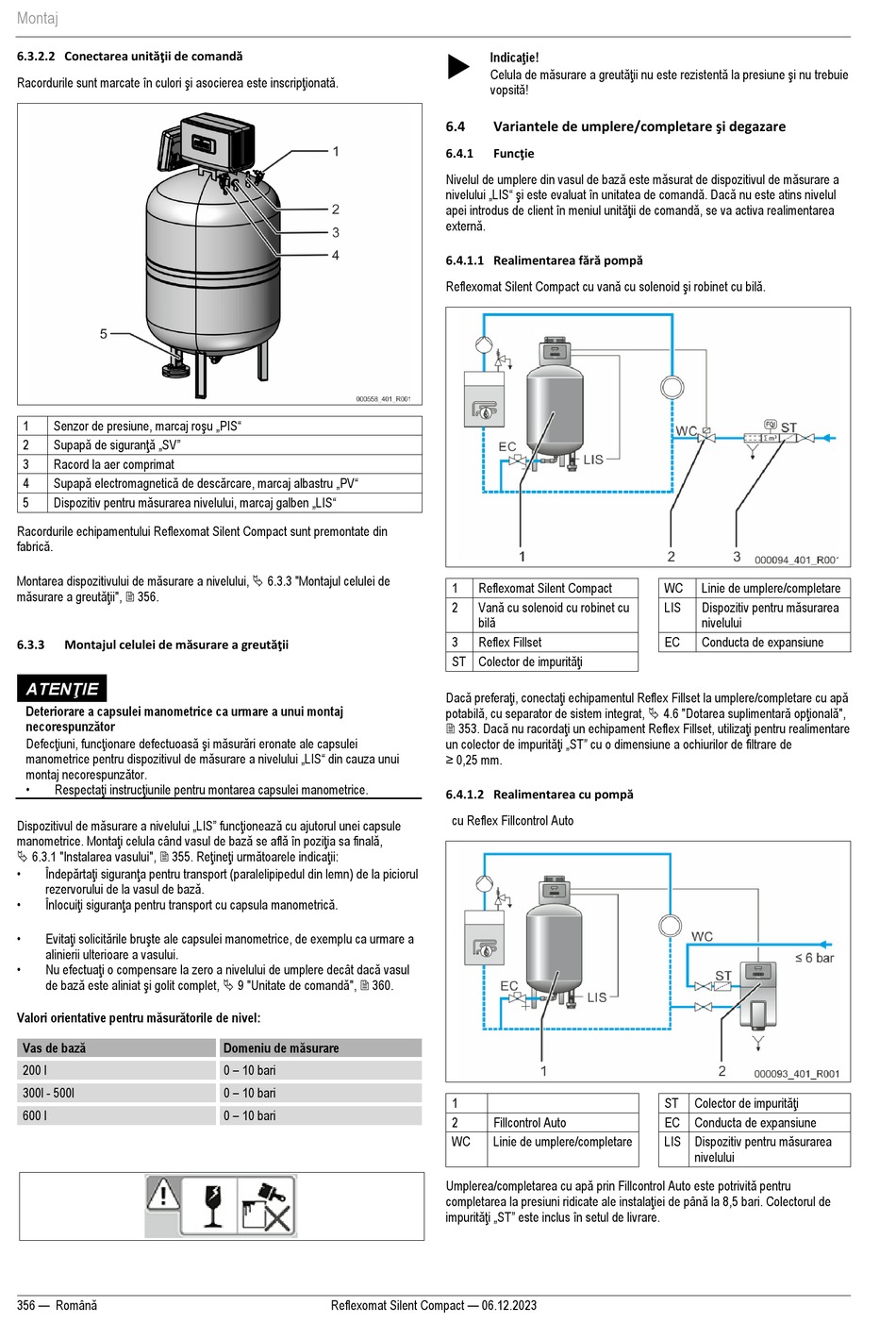

6.3.2.2 Conectarea unităţii de comandă
Racordurile sunt marcate în culori şi asocierea este inscripţionată.
Senzor de presiune, marcaj roşu „PIS"
1
Supapă de siguranţă „SV"
2
3
Racord la aer comprimat
Supapă electromagnetică de descărcare, marcaj albastru „PV"
4
Dispozitiv pentru măsurarea nivelului, marcaj galben „LIS"
5
Racordurile echipamentului Reflexomat Silent Compact sunt premontate din
fabrică.
Montarea dispozitivului de măsurare a nivelului, 6.3.3 "Montajul celulei de
măsurare a greutăţii", 356.
Montajul celulei de măsurare a greutăţii
6.3.3
ATENŢIE
Deteriorare a capsulei manometrice ca urmare a unui montaj
necorespunzător
Defecţiuni, funcţionare defectuoasă şi măsurări eronate ale capsulei
manometrice pentru dispozitivul de măsurare a nivelului „LIS" din cauza unui
montaj necorespunzător.
•
Respectaţi instrucţiunile pentru montarea capsulei manometrice.
Dispozitivul de măsurare a nivelului „LIS" funcţionează cu ajutorul unei capsule
manometrice. Montaţi celula când vasul de bază se află în poziţia sa finală,
6.3.1 "Instalarea vasului", 355. Reţineţi următoarele indicaţii:
•
Îndepărtaţi siguranţa pentru transport (paralelipipedul din lemn) de la piciorul
rezervorului de la vasul de bază.
•
Înlocuiţi siguranţa pentru transport cu capsula manometrică.
•
Evitaţi solicitările bruşte ale capsulei manometrice, de exemplu ca urmare a
alinierii ulterioare a vasului.
•
Nu efectuaţi o compensare la zero a nivelului de umplere decât dacă vasul
de bază este aliniat şi golit complet, 9 "Unitate de comandă", 360.
Valori orientative pentru măsurătorile de nivel:
Vas de bază
200 l
300l - 500l
600 l
356 — Română
Domeniu de măsurare
0 – 10 bari
0 – 10 bari
0 – 10 bari
Reflexomat Silent Compact — 06.12.2023
Indicaţie!
Celula de măsurare a greutăţii nu este rezistentă la presiune şi nu trebuie
vopsită!
Variantele de umplere/completare şi degazare
6.4
Funcţie
6.4.1
Nivelul de umplere din vasul de bază este măsurat de dispozitivul de măsurare a
nivelului „LIS" şi este evaluat în unitatea de comandă. Dacă nu este atins nivelul
apei introdus de client în meniul unităţii de comandă, se va activa realimentarea
externă.
6.4.1.1 Realimentarea fără pompă
Reflexomat Silent Compact cu vană cu solenoid şi robinet cu bilă.
1
Reflexomat Silent Compact
Vană cu solenoid cu robinet cu
2
bilă
3
Reflex Fillset
ST Colector de impurităţi
Dacă preferaţi, conectaţi echipamentul Reflex Fillset la umplere/completare cu apă
potabilă, cu separator de sistem integrat, 4.6 "Dotarea suplimentară opţională",
353. Dacă nu racordaţi un echipament Reflex Fillset, utilizaţi pentru realimentare
un colector de impurităţi „ST" cu o dimensiune a ochiurilor de filtrare de
≥ 0,25 mm.
6.4.1.2 Realimentarea cu pompă
cu Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Linie de umplere/completare
Umplerea/completarea cu apă prin Fillcontrol Auto este potrivită pentru
completarea la presiuni ridicate ale instalaţiei de până la 8,5 bari. Colectorul de
impurităţi „ST" este inclus în setul de livrare.
WC
Linie de umplere/completare
Dispozitiv pentru măsurarea
LIS
nivelului
EC
Conducta de expansiune
Colector de impurităţi
ST
EC
Conducta de expansiune
LIS Dispozitiv pentru măsurarea
nivelului
