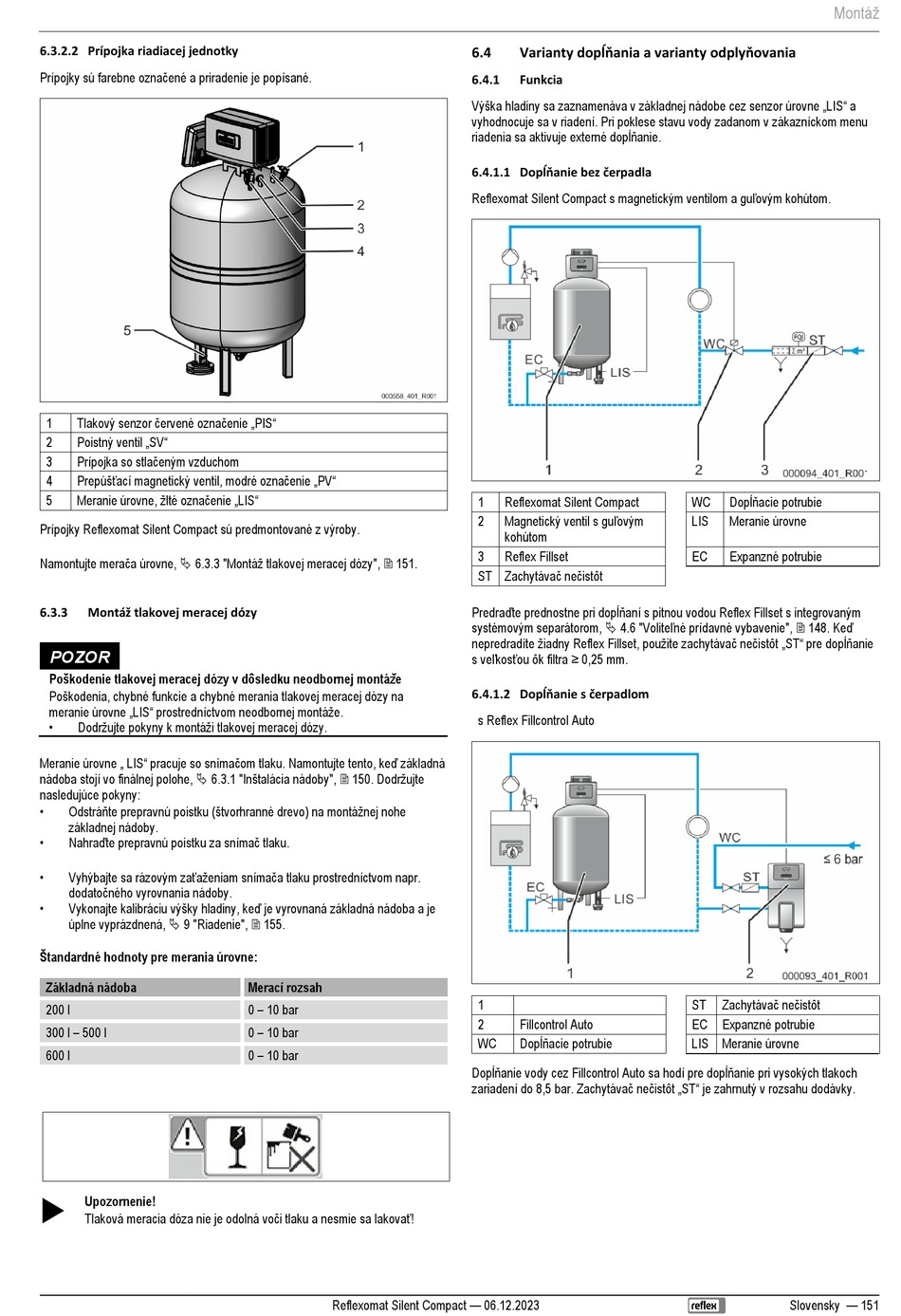

6.3.2.2 Prípojka riadiacej jednotky
Prípojky sú farebne označené a priradenie je popísané.
Tlakový senzor červené označenie „PIS"
1
Poistný ventil „SV"
2
Prípojka so stlačeným vzduchom
3
Prepúšťací magnetický ventil, modré označenie „PV"
4
Meranie úrovne, žlté označenie „LIS"
5
Prípojky Reflexomat Silent Compact sú predmontované z výroby.
Namontujte merača úrovne, 6.3.3 "Montáž tlakovej meracej dózy", 151.
Montáž tlakovej meracej dózy
6.3.3
POZOR
Poškodenie tlakovej meracej dózy v dôsledku neodbornej montáže
Poškodenia, chybné funkcie a chybné merania tlakovej meracej dózy na
meranie úrovne „LIS" prostredníctvom neodbornej montáže.
•
Dodržujte pokyny k montáži tlakovej meracej dózy.
Meranie úrovne „ LIS" pracuje so snímačom tlaku. Namontujte tento, keď základná
nádoba stojí vo finálnej polohe, 6.3.1 "Inštalácia nádoby", 150. Dodržujte
nasledujúce pokyny:
•
Odstráňte prepravnú poistku (štvorhranné drevo) na montážnej nohe
základnej nádoby.
•
Nahraďte prepravnú poistku za snímač tlaku.
•
Vyhýbajte sa rázovým zaťaženiam snímača tlaku prostredníctvom napr.
dodatočného vyrovnania nádoby.
•
Vykonajte kalibráciu výšky hladiny, keď je vyrovnaná základná nádoba a je
úplne vyprázdnená, 9 "Riadenie", 155.
Štandardné hodnoty pre merania úrovne:
Základná nádoba
200 l
300 l – 500 l
600 l
Upozornenie!
Tlaková meracia dóza nie je odolná voči tlaku a nesmie sa lakovať!
Merací rozsah
0 – 10 bar
0 – 10 bar
0 – 10 bar
Reflexomat Silent Compact — 06.12.2023
Varianty dopĺňania a varianty odplyňovania
6.4
6.4.1
Funkcia
Výška hladiny sa zaznamenáva v základnej nádobe cez senzor úrovne „LIS" a
vyhodnocuje sa v riadení. Pri poklese stavu vody zadanom v zákazníckom menu
riadenia sa aktivuje externé dopĺňanie.
6.4.1.1 Dopĺňanie bez čerpadla
Reflexomat Silent Compact s magnetickým ventilom a guľovým kohútom.
1
Reflexomat Silent Compact
Magnetický ventil s guľovým
2
kohútom
3
Reflex Fillset
ST Zachytávač nečistôt
Predraďte prednostne pri dopĺňaní s pitnou vodou Reflex Fillset s integrovaným
systémovým separátorom, 4.6 "Voliteľné prídavné vybavenie", 148. Keď
nepredradíte žiadny Reflex Fillset, použite zachytávač nečistôt „ST" pre dopĺňanie
s veľkosťou ôk filtra ≥ 0,25 mm.
6.4.1.2 Dopĺňanie s čerpadlom
s Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
Dopĺňacie potrubie
WC
Dopĺňanie vody cez Fillcontrol Auto sa hodí pre dopĺňanie pri vysokých tlakoch
zariadení do 8,5 bar. Zachytávač nečistôt „ST" je zahrnutý v rozsahu dodávky.
Montáž
Dopĺňacie potrubie
WC
LIS
Meranie úrovne
EC
Expanzné potrubie
Zachytávač nečistôt
ST
EC
Expanzné potrubie
LIS Meranie úrovne
