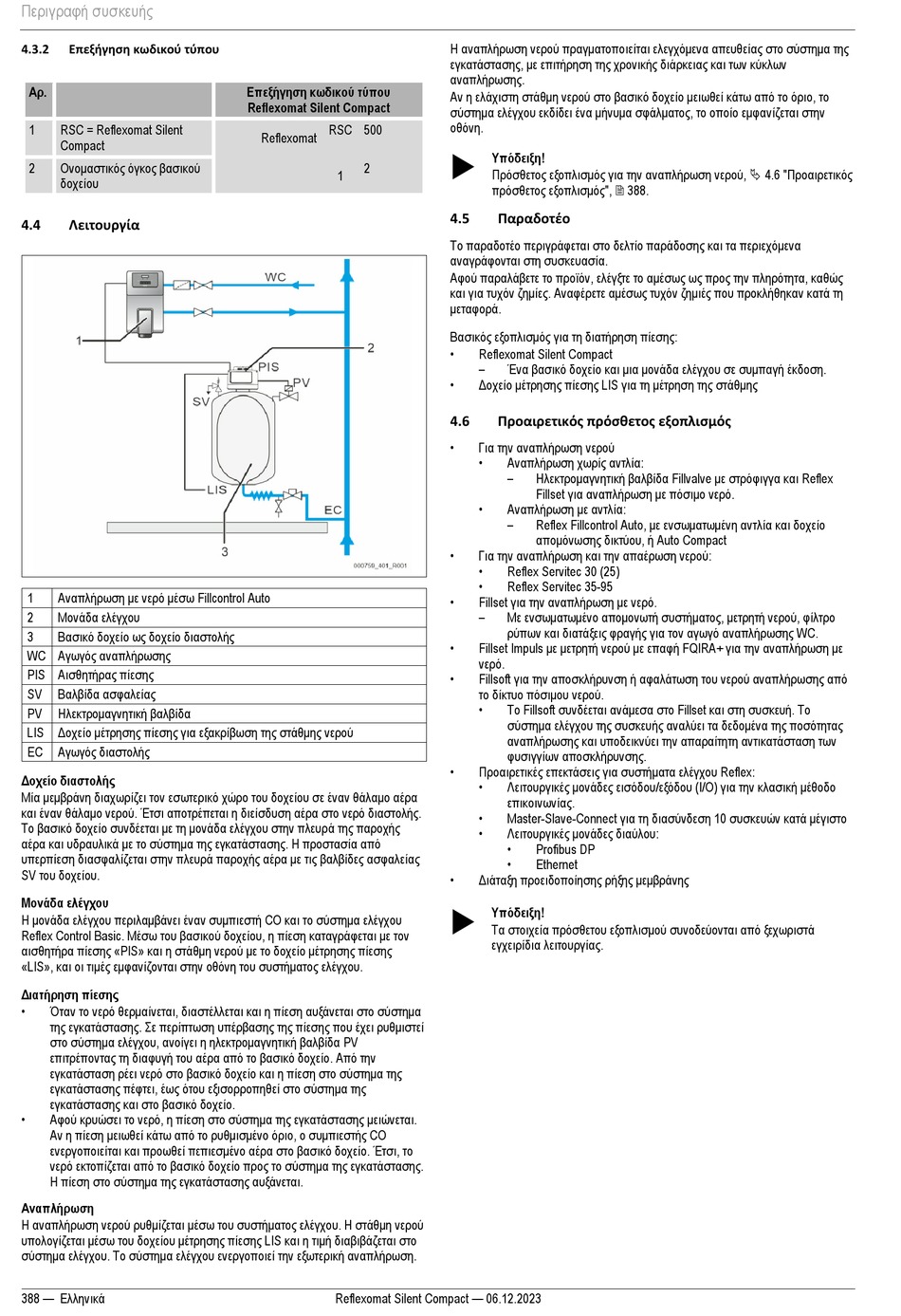

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 388

Περιγραφή συσκευής
Επεξήγηση κωδικού τύπου
4.3.2
Αρ.
1 RSC = Reflexomat Silent
Compact
Ονομαστικός όγκος βασικού
2
δοχείου
Λειτουργία
4.4
Αναπλήρωση με νερό μέσω Fillcontrol Auto
1
Μονάδα ελέγχου
2
Βασικό δοχείο ως δοχείο διαστολής
3
WC Αγωγός αναπλήρωσης
PIS Αισθητήρας πίεσης
Βαλβίδα ασφαλείας
SV
Ηλεκτρομαγνητική βαλβίδα
PV
LIS Δοχείο μέτρησης πίεσης για εξακρίβωση της στάθμης νερού
Αγωγός διαστολής
EC
Δοχείο διαστολής
Μία μεμβράνη διαχωρίζει τον εσωτερικό χώρο του δοχείου σε έναν θάλαμο αέρα
και έναν θάλαμο νερού. Έτσι αποτρέπεται η διείσδυση αέρα στο νερό διαστολής.
Το βασικό δοχείο συνδέεται με τη μονάδα ελέγχου στην πλευρά της παροχής
αέρα και υδραυλικά με το σύστημα της εγκατάστασης. Η προστασία από
υπερπίεση διασφαλίζεται στην πλευρά παροχής αέρα με τις βαλβίδες ασφαλείας
SV του δοχείου.
Μονάδα ελέγχου
Η μονάδα ελέγχου περιλαμβάνει έναν συμπιεστή CO και το σύστημα ελέγχου
Reflex Control Basic. Μέσω του βασικού δοχείου, η πίεση καταγράφεται με τον
αισθητήρα πίεσης «PIS» και η στάθμη νερού με το δοχείο μέτρησης πίεσης
«LIS», και οι τιμές εμφανίζονται στην οθόνη του συστήματος ελέγχου.
Διατήρηση πίεσης
• Όταν το νερό θερμαίνεται, διαστέλλεται και η πίεση αυξάνεται στο σύστημα
της εγκατάστασης. Σε περίπτωση υπέρβασης της πίεσης που έχει ρυθμιστεί
στο σύστημα ελέγχου, ανοίγει η ηλεκτρομαγνητική βαλβίδα PV
επιτρέποντας τη διαφυγή του αέρα από το βασικό δοχείο. Από την
εγκατάσταση ρέει νερό στο βασικό δοχείο και η πίεση στο σύστημα της
εγκατάστασης πέφτει, έως ότου εξισορροπηθεί στο σύστημα της
εγκατάστασης και στο βασικό δοχείο.
• Αφού κρυώσει το νερό, η πίεση στο σύστημα της εγκατάστασης μειώνεται.
Αν η πίεση μειωθεί κάτω από το ρυθμισμένο όριο, ο συμπιεστής CO
ενεργοποιείται και προωθεί πεπιεσμένο αέρα στο βασικό δοχείο. Έτσι, το
νερό εκτοπίζεται από το βασικό δοχείο προς το σύστημα της εγκατάστασης.
Η πίεση στο σύστημα της εγκατάστασης αυξάνεται.
Αναπλήρωση
Η αναπλήρωση νερού ρυθμίζεται μέσω του συστήματος ελέγχου. Η στάθμη νερού
υπολογίζεται μέσω του δοχείου μέτρησης πίεσης LIS και η τιμή διαβιβάζεται στο
σύστημα ελέγχου. Το σύστημα ελέγχου ενεργοποιεί την εξωτερική αναπλήρωση.
388 — Ελληνικά
Επεξήγηση κωδικού τύπου
Reflexomat Silent Compact
RSC 500
Reflexomat
2
1
Reflexomat Silent Compact — 06.12.2023
Η αναπλήρωση νερού πραγματοποιείται ελεγχόμενα απευθείας στο σύστημα της
εγκατάστασης, με επιτήρηση της χρονικής διάρκειας και των κύκλων
αναπλήρωσης.
Αν η ελάχιστη στάθμη νερού στο βασικό δοχείο μειωθεί κάτω από το όριο, το
σύστημα ελέγχου εκδίδει ένα μήνυμα σφάλματος, το οποίο εμφανίζεται στην
οθόνη.
Υπόδειξη!

Πρόσθετος εξοπλισμός για την αναπλήρωση νερού,  4.6 "Προαιρετικός
πρόσθετος εξοπλισμός",  388.
Παραδοτέο
4.5
Το παραδοτέο περιγράφεται στο δελτίο παράδοσης και τα περιεχόμενα
αναγράφονται στη συσκευασία.
Αφού παραλάβετε το προϊόν, ελέγξτε το αμέσως ως προς την πληρότητα, καθώς
και για τυχόν ζημίες. Αναφέρετε αμέσως τυχόν ζημιές που προκλήθηκαν κατά τη
μεταφορά.
Βασικός εξοπλισμός για τη διατήρηση πίεσης:
•
Reflexomat Silent Compact
– Ένα βασικό δοχείο και μια μονάδα ελέγχου σε συμπαγή έκδοση.
• Δοχείο μέτρησης πίεσης LIS για τη μέτρηση της στάθμης
Προαιρετικός πρόσθετος εξοπλισμός
4.6
• Για την αναπλήρωση νερού
• Αναπλήρωση χωρίς αντλία:
– Ηλεκτρομαγνητική βαλβίδα Fillvalve με στρόφιγγα και Reflex
Fillset για αναπλήρωση με πόσιμο νερό.
• Αναπλήρωση με αντλία:
– Reflex Fillcontrol Auto, με ενσωματωμένη αντλία και δοχείο
απομόνωσης δικτύου, ή Auto Compact
• Για την αναπλήρωση και την απαέρωση νερού:
•
Reflex Servitec 30 (25)
•
Reflex Servitec 35-95
• Fillset για την αναπλήρωση με νερό.
– Με ενσωματωμένο απομονωτή συστήματος, μετρητή νερού, φίλτρο
ρύπων και διατάξεις φραγής για τον αγωγό αναπλήρωσης WC.
• Fillset Impuls με μετρητή νερού με επαφή FQIRA+ για την αναπλήρωση με
νερό.
• Fillsoft για την αποσκλήρυνση ή αφαλάτωση του νερού αναπλήρωσης από
το δίκτυο πόσιμου νερού.
• Το Fillsoft συνδέεται ανάμεσα στο Fillset και στη συσκευή. Το
σύστημα ελέγχου της συσκευής αναλύει τα δεδομένα της ποσότητας
αναπλήρωσης και υποδεικνύει την απαραίτητη αντικατάσταση των
φυσιγγίων αποσκλήρυνσης.
• Προαιρετικές επεκτάσεις για συστήματα ελέγχου Reflex:
• Λειτουργικές μονάδες εισόδου/εξόδου (I/O) για την κλασική μέθοδο
επικοινωνίας.
• Master-Slave-Connect για τη διασύνδεση 10 συσκευών κατά μέγιστο
• Λειτουργικές μονάδες διαύλου:
•
Profibus DP
•
Ethernet
• Διάταξη προειδοποίησης ρήξης μεμβράνης
Υπόδειξη!

Τα στοιχεία πρόσθετου εξοπλισμού συνοδεύονται από ξεχωριστά
εγχειρίδια λειτουργίας.
