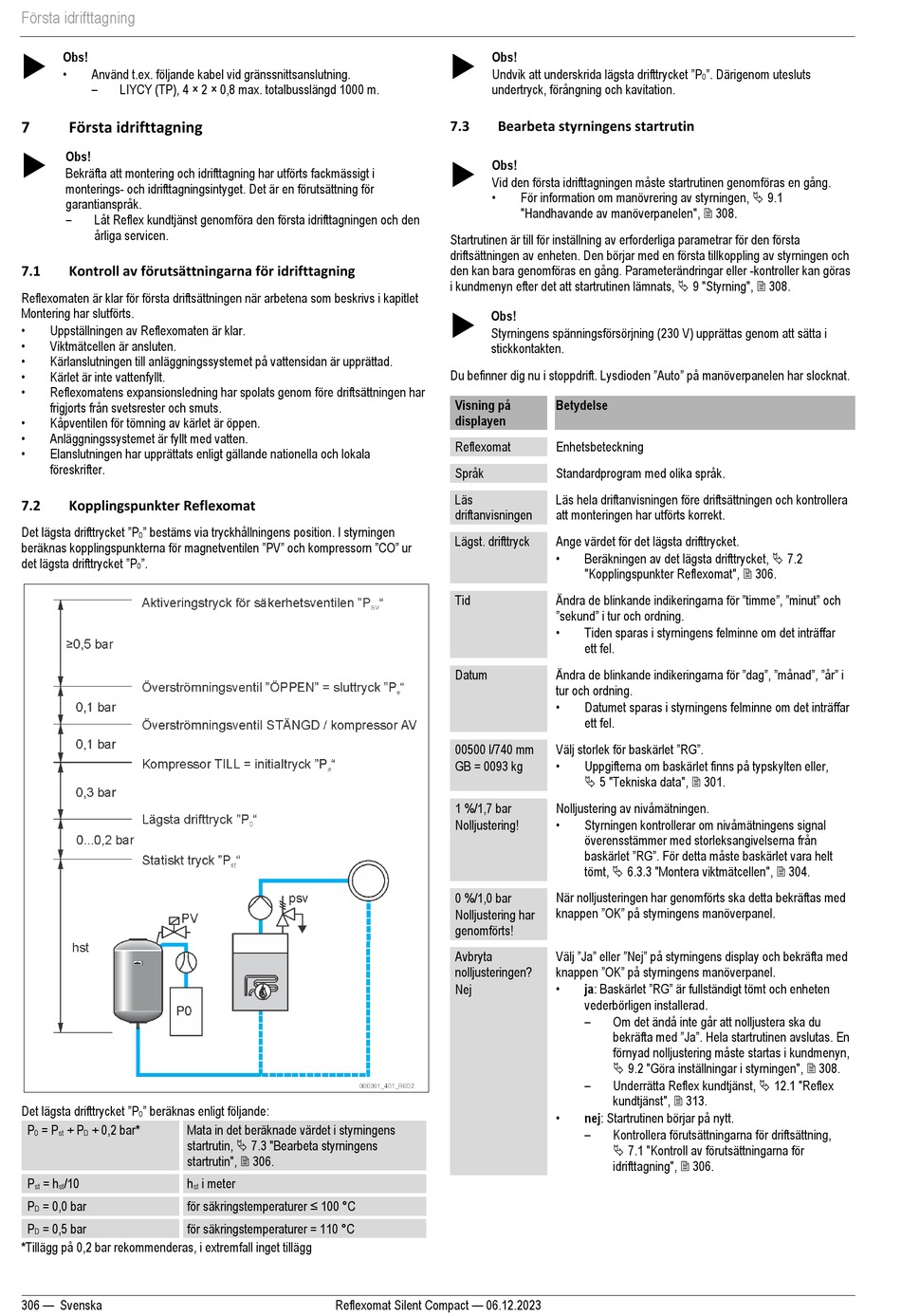

Första idrifttagning

Obs!
•
Använd t.ex. följande kabel vid gränssnittsanslutning.
–
LIYCY (TP), 4 × 2 × 0,8 max. totalbusslängd 1000 m.
7 Första idrifttagning

Obs!
Bekräfta att montering och idrifttagning har utförts fackmässigt i
monterings- och idrifttagningsintyget. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och den
årliga servicen.
7.1 Kontroll av förutsättningarna för idrifttagning
Reflexomaten är klar för första driftsättningen när arbetena som beskrivs i kapitlet
Montering har slutförts.
•
Uppställningen av Reflexomaten är klar.
•
Viktmätcellen är ansluten.
•
Kärlanslutningen till anläggningssystemet på vattensidan är upprättad.
•
Kärlet är inte vattenfyllt.
•
Reflexomatens expansionsledning har spolats genom före driftsättningen har
frigjorts från svetsrester och smuts.
•
Kåpventilen för tömning av kärlet är öppen.
•
Anläggningssystemet är fyllt med vatten.
•
Elanslutningen har upprättats enligt gällande nationella och lokala
föreskrifter.
7.2 Kopplingspunkter Reflexomat
Det lägsta drifttrycket "P " bestäms via tryckhållningens position. I styrningen
0
beräknas kopplingspunkterna för magnetventilen "PV" och kompressorn "CO" ur
det lägsta drifttrycket "P ".
0
Det lägsta drifttrycket "P " beräknas enligt följande:
0
P = P + P + 0,2 bar* Mata in det beräknade värdet i styrningens
0 st D
startrutin,  7.3 "Bearbeta styrningens
startrutin",  306.
P = h /10 h
st st
för säkringstemperaturer ≤ 100 °C
P = 0,0 bar
D
P = 0,5 bar för säkringstemperaturer = 110 °C
D
*Tillägg på 0,2 bar rekommenderas, i extremfall inget tillägg
306 — Svenska
i meter
st
Reflexomat Silent Compact — 06.12.2023

Obs!
Undvik att underskrida lägsta drifttrycket "P
undertryck, förångning och kavitation.
7.3 Bearbeta styrningens startrutin

Obs!
Vid den första idrifttagningen måste startrutinen genomföras en gång.
•
För information om manövrering av styrningen,  9.1
"Handhavande av manöverpanelen",  308.
Startrutinen är till för inställning av erforderliga parametrar för den första
driftsättningen av enheten. Den börjar med en första tillkoppling av styrningen och
den kan bara genomföras en gång. Parameterändringar eller -kontroller kan göras
i kundmenyn efter det att startrutinen lämnats,  9 "Styrning",  308.

Obs!
Styrningens spänningsförsörjning (230 V) upprättas genom att sätta i
stickkontakten.
Du befinner dig nu i stoppdrift. Lysdioden "Auto" på manöverpanelen har slocknat.
Visning på Betydelse
displayen
Reflexomat Enhetsbeteckning
Språk Standardprogram med olika språk.
Läs Läs hela driftanvisningen före driftsättningen och kontrollera
driftanvisningen att monteringen har utförts korrekt.
Lägst. drifttryck Ange värdet för det lägsta drifttrycket.
•
Beräkningen av det lägsta drifttrycket,  7.2
"Kopplingspunkter Reflexomat",  306.
Ändra de blinkande indikeringarna för "timme", "minut" och
Tid
"sekund" i tur och ordning.
•
Tiden sparas i styrningens felminne om det inträffar
ett fel.
Ändra de blinkande indikeringarna för "dag", "månad", "år" i
Datum
tur och ordning.
•
Datumet sparas i styrningens felminne om det inträffar
ett fel.
Välj storlek för baskärlet "RG".
00500 l/740 mm
•
GB = 0093 kg Uppgifterna om baskärlet finns på typskylten eller,
 5 "Tekniska data",  301.
1 %/1,7 bar Nolljustering av nivåmätningen.
•
Nolljustering! Styrningen kontrollerar om nivåmätningens signal
överensstämmer med storleksangivelserna från
baskärlet "RG". För detta måste baskärlet vara helt
tömt,  6.3.3 "Montera viktmätcellen",  304.
0 %/1,0 bar När nolljusteringen har genomförts ska detta bekräftas med
knappen "OK" på styrningens manöverpanel.
Nolljustering har
genomförts!
Välj "Ja" eller "Nej" på styrningens display och bekräfta med
Avbryta
knappen "OK" på styrningens manöverpanel.
nolljusteringen?
• ja: Baskärlet "RG" är fullständigt tömt och enheten
Nej
vederbörligen installerad.
–
Om det ändå inte går att nolljustera ska du
bekräfta med "Ja". Hela startrutinen avslutas. En
förnyad nolljustering måste startas i kundmenyn,
 9.2 "Göra inställningar i styrningen",  308.
–
Underrätta Reflex kundtjänst,  12.1 "Reflex
kundtjänst",  313.
•
nej: Startrutinen börjar på nytt.
–
Kontrollera förutsättningarna för driftsättning,
 7.1 "Kontroll av förutsättningarna för
idrifttagning",  306.
". Därigenom utesluts
